森清化工

JIS B 2401-1 G番 Oリング（円筒面固定用・平面固定用）

Name: JIS B 2401-1 G番 Oリング（円筒面固定用・平面固定用）
Brand: 森清化工
SKU: 221005149981
Rating: 4.4 (13 reviews)

カタログ

通常単価(税別): 21円～11,541円

税込単価: 23円～12,695円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【用途】・円筒面固定用・平面固定用にご利用頂けるOリングです。

4.44.4

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
Oリングの材料規格、材料特性と選定はこちら。

未確定：候補が108型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

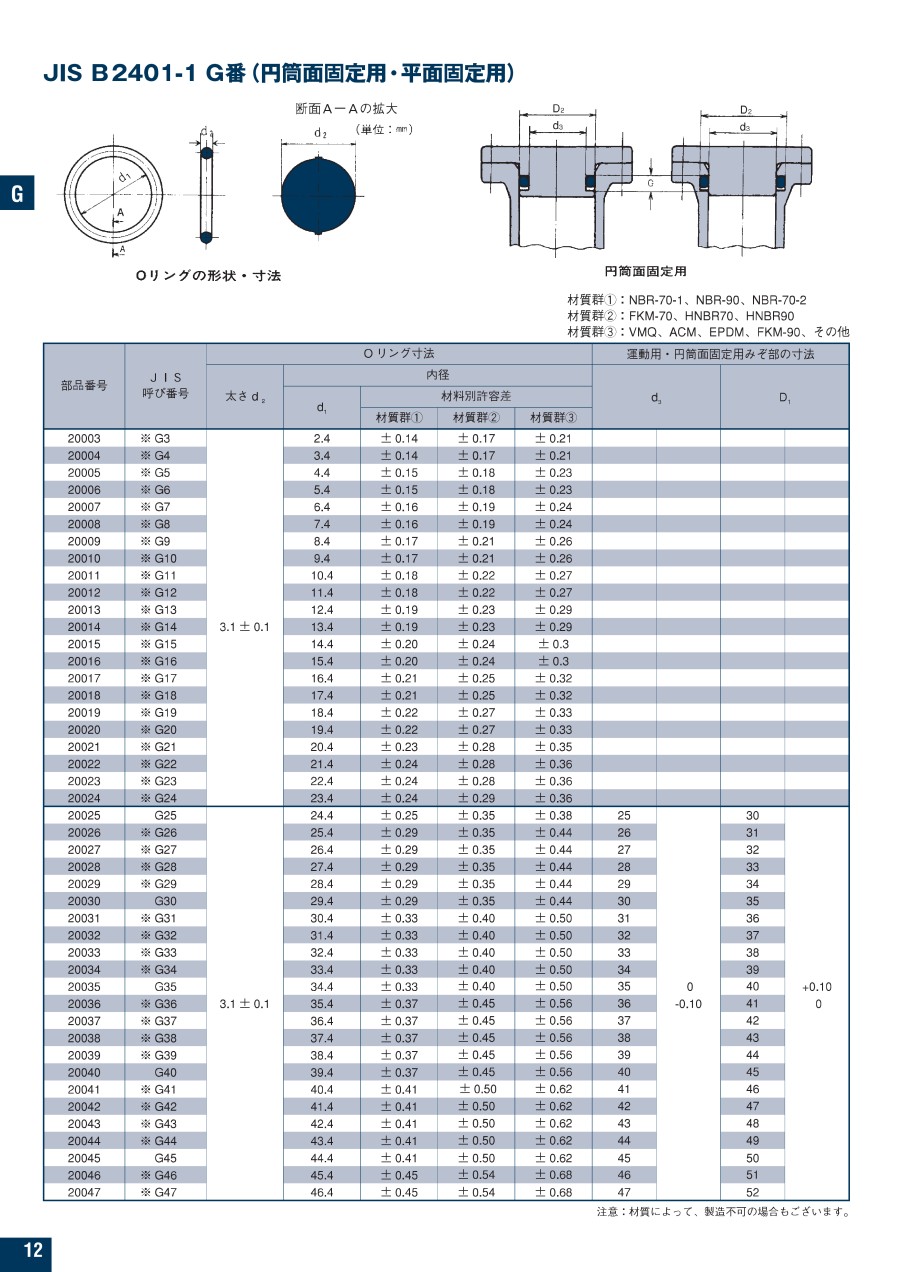

外形図

製品仕様

円筒面固定用

平面固定用

（1）偏心量Eは、寸法Kの最大値と最小値の差を意味し、同心度の2倍となります。
（2）平面固定用において、内圧がかかる場合は、Oリングの外周がみぞの外壁に密着するように設計し、また外圧がかかる場合には反対にOリングの内周がみぞの内壁に密着するように設計します。
（3）平面固定用において、内圧用として使用する場合、D寸法の比較的小さい範囲（約30mm以下）では、装着上不具合を生じることがありますので、D寸法を若干大きめ（約0.2～0.3mm）にとって下さい。
（4）みぞ寸法は参考値です。

材質によって寸法許容差が異なります。

型番リスト

表示件数

型番

内径 d1

(mm)

太さ d2

(mm)

材質

呼び番号

材質コード

色

RoHS2（10物質）?

最小発注数量

24.4	3.1	フッ素ゴム	G25	FKM-70(4種D)	黒	対応	10個
24.4	3.1	ニトリルゴム	G25	NBR-70-1(1種A)	黒	対応	10個
24.4	3.1	ニトリルゴム	G25	NBR-90(1種B)	黒	対応	1個
24.4	3.1	シリコンゴム	G25	VMQ-70(4種C)	赤褐色	対応	1個
29.4	3.1	エチレン・プロピレンゴム	G30	EPDM-70	黒	-	1個
29.4	3.1	フッ素ゴム	G30	FKM-70(4種D)	黒	対応	10個
29.4	3.1	ニトリルゴム	G30	NBR-70-1(1種A)	黒	対応	10個
29.4	3.1	ニトリルゴム	G30	NBR-90(1種B)	黒	対応	1個
29.4	3.1	シリコンゴム	G30	VMQ-70(4種C)	赤褐色	-	1個
34.4	3.1	フッ素ゴム	G35	FKM-70(4種D)	黒	対応	10個
34.4	3.1	ニトリルゴム	G35	NBR-70-1(1種A)	黒	対応	10個
34.4	3.1	ニトリルゴム	G35	NBR-90(1種B)	黒	対応	10個
34.4	3.1	シリコンゴム	G35	VMQ-70(4種C)	赤褐色	-	1個
39.4	3.1	エチレン・プロピレンゴム	G40	EPDM-70	黒	-	1個
39.4	3.1	フッ素ゴム	G40	FKM-70(4種D)	黒	対応	4個
39.4	3.1	ニトリルゴム	G40	NBR-70-1(1種A)	黒	対応	10個
39.4	3.1	ニトリルゴム	G40	NBR-90(1種B)	黒	対応	10個
39.4	3.1	シリコンゴム	G40	VMQ-70(4種C)	赤褐色	-	1個
44.4	3.1	エチレン・プロピレンゴム	G45	EPDM-70	黒	-	1個
44.4	3.1	フッ素ゴム	G45	FKM-70(4種D)	黒	対応	4個
44.4	3.1	ニトリルゴム	G45	NBR-70-1(1種A)	黒	対応	1個
44.4	3.1	ニトリルゴム	G45	NBR-90(1種B)	黒	対応	10個
44.4	3.1	シリコンゴム	G45	VMQ-70(4種C)	赤褐色	-	1個
49.4	3.1	フッ素ゴム	G50	FKM-70(4種D)	黒	対応	4個
49.4	3.1	ニトリルゴム	G50	NBR-70-1(1種A)	黒	対応	10個
49.4	3.1	ニトリルゴム	G50	NBR-90(1種B)	黒	対応	10個
49.4	3.1	シリコンゴム	G50	VMQ-70(4種C)	赤褐色	-	1個
51.4	3.1	フッ素ゴム	G52	FKM-70(4種D)	黒	対応	1個
51.4	3.1	ニトリルゴム	G52	NBR-70-1(1種A)	黒	-	10個
54.4	3.1	エチレン・プロピレンゴム	G55	EPDM-70	黒	-	1個
54.4	3.1	フッ素ゴム	G55	FKM-70(4種D)	黒	対応	4個
54.4	3.1	ニトリルゴム	G55	NBR-70-1(1種A)	黒	-	10個
54.4	3.1	ニトリルゴム	G55	NBR-90(1種B)	黒	対応	1個
54.4	3.1	シリコンゴム	G55	VMQ-70(4種C)	赤褐色	-	1個
57.4	3.1	フッ素ゴム	G58	FKM-70(4種D)	黒	対応	1個
57.4	3.1	ニトリルゴム	G58	NBR-70-1(1種A)	黒	-	10個
59.4	3.1	エチレン・プロピレンゴム	G60	EPDM-70	黒	-	1個
59.4	3.1	フッ素ゴム	G60	FKM-70(4種D)	黒	対応	4個
59.4	3.1	ニトリルゴム	G60	NBR-90(1種B)	黒	対応	1個
61.4	3.1	フッ素ゴム	G62	FKM-70(4種D)	黒	対応	1個
61.4	3.1	ニトリルゴム	G62	NBR-70-1(1種A)	黒	-	10個
62.4	3.1	フッ素ゴム	G63	FKM-70(4種D)	黒	対応	1個
62.4	3.1	ニトリルゴム	G63	NBR-70-1(1種A)	黒	-	10個
63.4	3.1	フッ素ゴム	G64	FKM-70(4種D)	黒	対応	1個
64.4	3.1	フッ素ゴム	G65	FKM-70(4種D)	黒	対応	4個
64.4	3.1	ニトリルゴム	G65	NBR-70-1(1種A)	黒	対応	10個
64.4	3.1	ニトリルゴム	G65	NBR-90(1種B)	黒	対応	1個
64.4	3.1	シリコンゴム	G65	VMQ-70(4種C)	赤褐色	-	1個
66.4	3.1	フッ素ゴム	G67	FKM-70(4種D)	黒	対応	1個
66.4	3.1	ニトリルゴム	G67	NBR-70-1(1種A)	黒	-	10個
66.4	3.1	ニトリルゴム	G67	NBR-90(1種B)	黒	対応	10個
69.4	3.1	フッ素ゴム	G70	FKM-70(4種D)	黒	対応	4個
69.4	3.1	ニトリルゴム	G70	NBR-70-1(1種A)	黒	対応	10個
69.4	3.1	ニトリルゴム	G70	NBR-90(1種B)	黒	対応	1個
69.4	3.1	シリコンゴム	G70	VMQ-70(4種C)	赤褐色	-	1個
71.4	3.1	フッ素ゴム	G72	FKM-70(4種D)	黒	対応	1個
71.4	3.1	ニトリルゴム	G72	NBR-70-1(1種A)	黒	-	10個
74.4	3.1	フッ素ゴム	G75	FKM-70(4種D)	黒	対応	4個
74.4	3.1	ニトリルゴム	G75	NBR-70-1(1種A)	黒	対応	10個
74.4	3.1	ニトリルゴム	G75	NBR-90(1種B)	黒	対応	10個

通常単価(税別) (税込単価)	通常出荷日

372円 ( 409円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
239円 ( 263円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
519円 ( 571円 )	在庫品1日目当日出荷可能
21円 ( 23円 )	在庫品1日目当日出荷可能
345円 ( 380円 )	在庫品1日目当日出荷可能
283円 ( 311円 )	在庫品1日目当日出荷可能
524円 ( 576円 )	在庫品1日目当日出荷可能
239円 ( 263円 )	在庫品1日目当日出荷可能
1,041円 ( 1,145円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	在庫品1日目当日出荷可能
741円 ( 815円 )	在庫品1日目当日出荷可能
62円 ( 68円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
464円 ( 510円 )	9日目
445円 ( 490円 )	在庫品1日目当日出荷可能
743円 ( 817円 )	在庫品1日目当日出荷可能
34円 ( 37円 )	9日目
245円 ( 270円 )	在庫品1日目当日出荷可能
526円 ( 579円 )	在庫品1日目当日出荷可能
757円 ( 833円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
522円 ( 574円 )	在庫品1日目当日出荷可能
2,569円 ( 2,826円 )	在庫品1日目当日出荷可能
308円 ( 339円 )	在庫品1日目当日出荷可能
496円 ( 546円 )	在庫品1日目当日出荷可能
767円 ( 844円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
396円 ( 436円 )	在庫品1日目当日出荷可能
631円 ( 694円 )	在庫品1日目当日出荷可能
2,569円 ( 2,826円 )	在庫品1日目当日出荷可能
346円 ( 381円 )	在庫品1日目当日出荷可能
691円 ( 760円 )	在庫品1日目当日出荷可能
775円 ( 853円 )	在庫品1日目当日出荷可能
448円 ( 493円 )	在庫品1日目当日出荷可能
2,608円 ( 2,869円 )	在庫品1日目当日出荷可能
369円 ( 406円 )	在庫品1日目当日出荷可能
2,608円 ( 2,869円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	在庫品1日目当日出荷可能
2,608円 ( 2,869円 )	在庫品1日目当日出荷可能
785円 ( 864円 )	在庫品1日目当日出荷可能
43円 ( 47円 )	在庫品1日目当日出荷可能
448円 ( 493円 )	在庫品1日目当日出荷可能
431円 ( 474円 )	在庫品1日目当日出荷可能
2,624円 ( 2,886円 )	在庫品1日目当日出荷可能
345円 ( 380円 )	在庫品1日目当日出荷可能
432円 ( 475円 )	8日目
791円 ( 870円 )	在庫品1日目当日出荷可能
282円 ( 310円 )	在庫品1日目当日出荷可能
437円 ( 481円 )	在庫品1日目当日出荷可能
922円 ( 1,014円 )	在庫品1日目当日出荷可能
1,448円 ( 1,593円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
863円 ( 949円 )	在庫品1日目当日出荷可能
56円 ( 62円 )	在庫品1日目当日出荷可能
264円 ( 290円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【用途】・円筒面固定用・平面固定用にご利用頂けるOリングです。

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
Oリングの材料規格、材料特性と選定はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
Ｏリング　Ｐシリーズ
在庫品のため即日出荷可能です。
ミスミ
大口径Ｏリング
線形・内径長さを自由に選択可能なOリングです。
ミスミ
高耐熱・耐薬品シール材
在庫品のため即日出荷可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
