JASO F404番 Oリング（運動用・円筒面固定用・平面固定用）
- 通常単価(税別)
- 69円～2,557円
- 税込単価
- 76円～2,813円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
運動用・円筒面固定用・平面固定用として活用できるOリングです。
未確定：候補が130型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

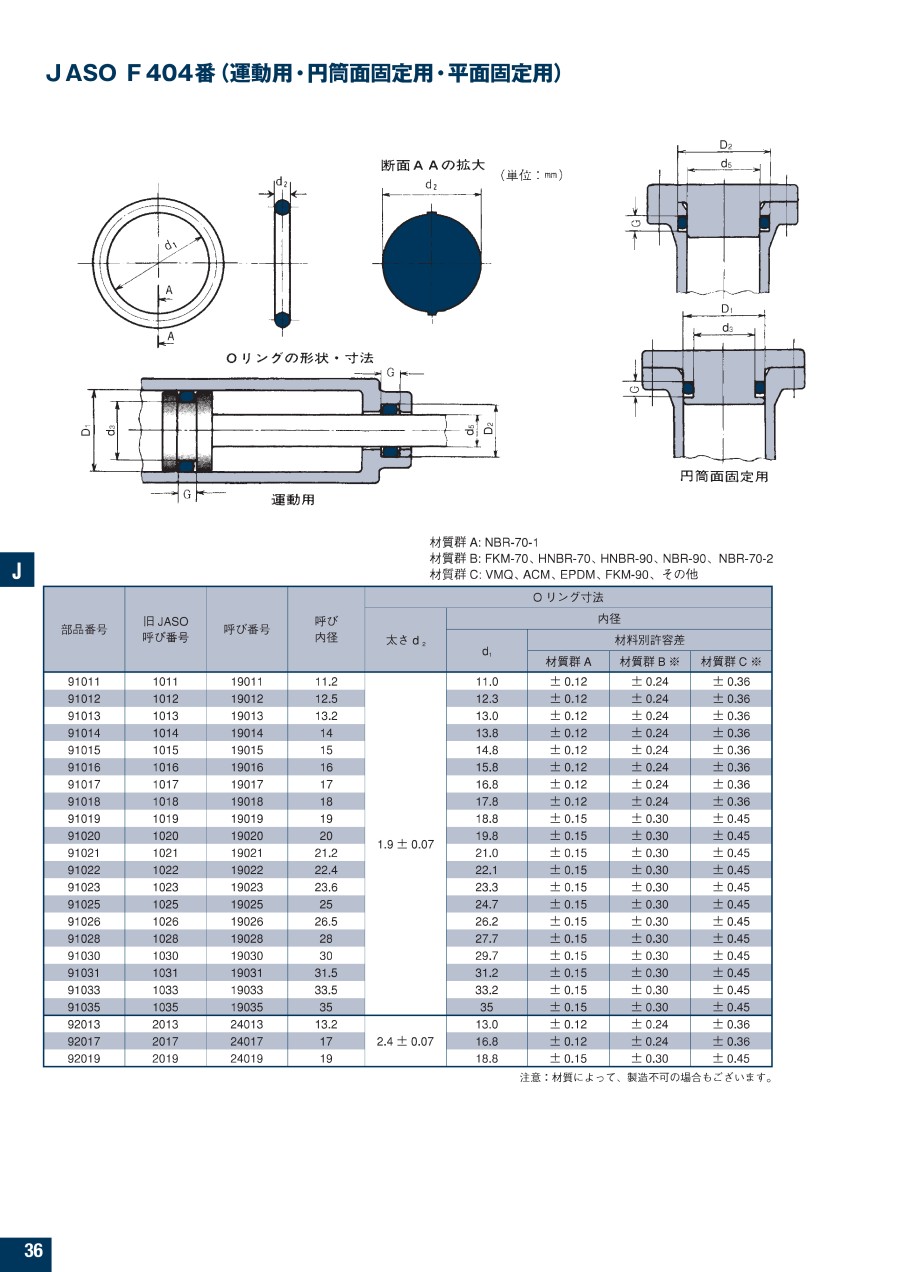

外形図
製品仕様
運動用
円筒面固定用
平面固定用
（2）平面固定用において、内圧がかかる場合は、Oリングの外周がみぞの外壁に密着するように設計し、また外圧がかかる場合には反対にOリングの内周がみぞの内壁に密着するように設計します。
（3）平面固定用において、内圧用として使用する場合、D寸法の比較的小さい範囲（約30mm以下）では、装着上不具合を生じることがありますので、D寸法を若干大きめ（約0.2～0.3mm）にとって下さい。
（4）みぞ寸法は参考値です。
| 材質 | JIS規格 | 旧JIS規格 | 色味 | 硬度 タイプA デュロメータ | 使用温度範囲 目安 ※ |
| ニトリルゴム | NBR-70-1 | 1種A | 黒 | A70±5 | -30℃～+100℃ |
| NBR-90 | 1種B | A90±5 | -25℃～+100℃ | ||
| エチレン・プロピレンゴム | EPDM-70 | ー | A70±5 | -45℃～+120℃ | |
| シリコンゴム | VMQ-70 | 4種C | 朱 | A70±5 | -50℃～+210℃ |
| フッ素ゴム | FKM-70 | 4種D | 黒 | A70±5 | -15℃～+220℃ |
※ 使用温度範囲は、密封対象流体や使用条件、要求機能など様々な要因の影響を受けます。
材質によって寸法許容差が異なります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
306円 ( 337円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
84円 ( 92円 ) | 在庫品1日目当日出荷可能 |
118円 ( 130円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 8日目 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 8日目 |
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 9日目 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 8日目 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 8日目 |
337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 8日目 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
234円 ( 257円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 8日目 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
379円 ( 417円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
481円 ( 529円 ) | 在庫品1日目当日出荷可能 |
263円 ( 289円 ) | 9日目 |
393円 ( 432円 ) | 8日目 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
104円 ( 114円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
199円 ( 219円 ) | 在庫品1日目当日出荷可能 |
295円 ( 325円 ) | 在庫品1日目当日出荷可能 |
81円 ( 89円 ) | 在庫品1日目当日出荷可能 |
569円 ( 626円 ) | 在庫品1日目当日出荷可能 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
496円 ( 546円 ) | 在庫品1日目当日出荷可能 |
106円 ( 117円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 在庫品1日目当日出荷可能 |
