インサート管継手 KFシリーズ 隔壁用ユニオン KFE
- 通常単価(税別)
- 466円～1,027円
- 税込単価
- 513円～1,130円
通常出荷日：在庫品1日目～51日目一部当日出荷可能
【用途】・パネル取付等のチューブ同士の中継接続に使用。【材質】・C3604+C3771。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

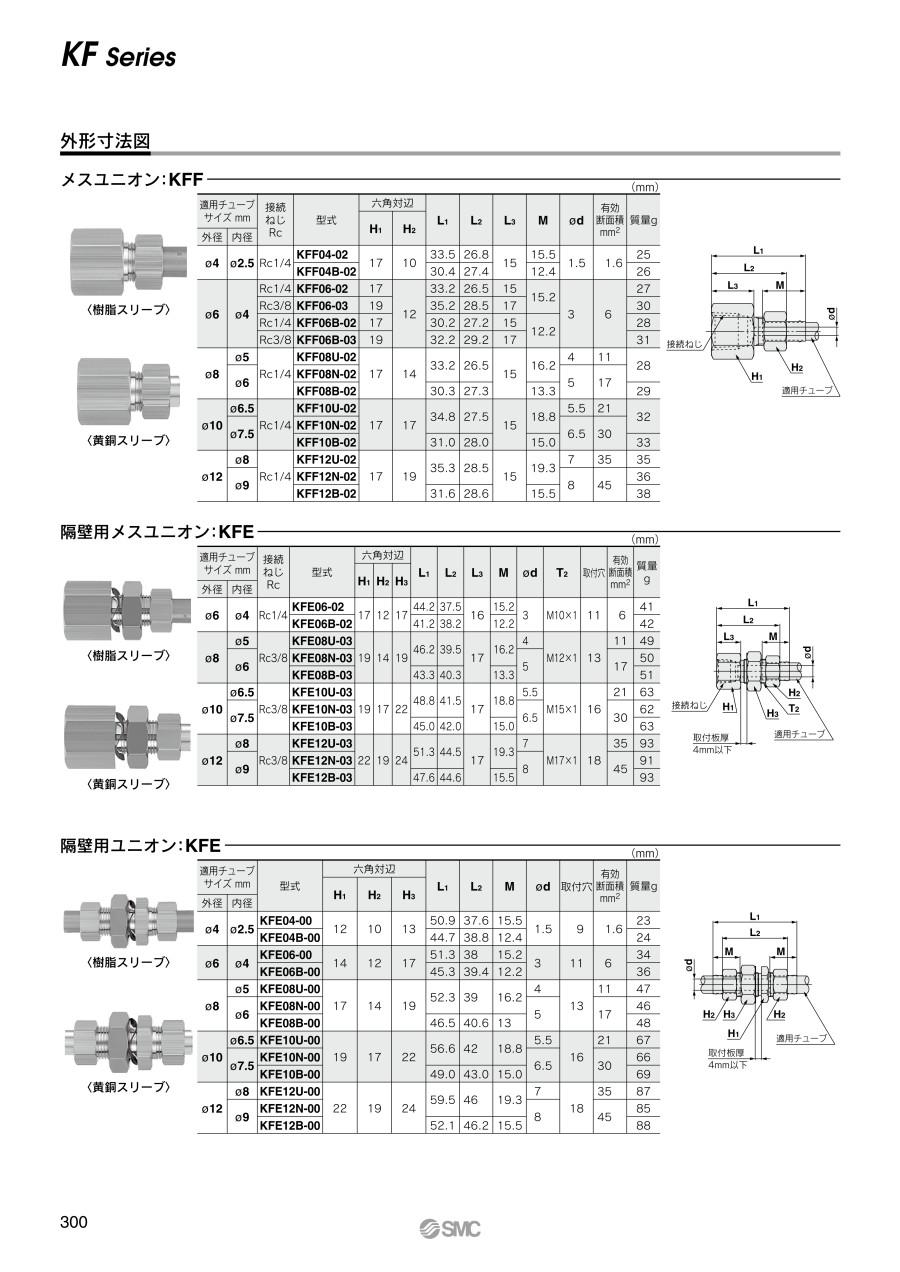

外形図
製品仕様
| スリーブ材質 | ナイロン | 黄銅 |
|---|---|---|
| 使用流体 | 空気、水注2） | 空気、蒸気注2） |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） 水の場合：0～60℃（凍結なきこと） | -5～150℃（凍結なきこと） |
| 使用圧力範囲注） | -101.3kPa～1MPa | |
| 保証耐圧力 | 7.0MPa（60℃時） | |
| 使用油脂類 | ノングリース仕様 | |
| ねじ部のシール剤 | なしまたはシール剤付 | |
注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）スイベルタイプは水・蒸気を使用できません。
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
629円 ( 692円 ) | 51日目 |
643円 ( 707円 ) | 51日目 |
738円 ( 812円 ) | 51日目 |
738円 ( 812円 ) | 51日目 |
866円 ( 953円 ) | 51日目 |
866円 ( 953円 ) | 51日目 |
1,027円 ( 1,130円 ) | 51日目 |
1,027円 ( 1,130円 ) | 51日目 |
466円 ( 513円 ) | 6日目 |
507円 ( 558円 ) | 6日目 |
586円 ( 645円 ) | 在庫品1日目当日出荷可能 |
548円 ( 603円 ) | 6日目 |
670円 ( 737円 ) | 6日目 |
566円 ( 623円 ) | 6日目 |
623円 ( 685円 ) | 6日目 |
566円 ( 623円 ) | 6日目 |
623円 ( 685円 ) | 6日目 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
728円 ( 801円 ) | 6日目 |
651円 ( 716円 ) | 6日目 |
728円 ( 801円 ) | 51日目 |
965円 ( 1,062円 ) | 6日目 |
775円 ( 853円 ) | 6日目 |
775円 ( 853円 ) | 6日目 |
詳細情報
基本情報
【用途】・パネル取付等のチューブ同士の中継接続に使用。【材質】・C3604+C3771。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。
インサート管継手 KFシリーズ 隔壁用ユニオン KFEのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。
A
スリーブで締付けて、チューブを保持する仕組みは共通です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
（注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
（注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。
Qインサート管継手KFシリーズ用の「KFP：プラグ」と「KFS：樹脂スリーブ」の違いは？
A
「KFP：プラグ」は、使用しない管継手を塞ぐための部品になります。
スリーブの代わりに入れることで管路を塞ぐ事ができます。
「KFS：樹脂スリーブ」は、チューブを継手本体のインサート部に接合するための部品です。
スリーブの代わりに入れることで管路を塞ぐ事ができます。
「KFS：樹脂スリーブ」は、チューブを継手本体のインサート部に接合するための部品です。
Qインサート管継手KFシリーズの、スリーブは再利用可能でしょうか？
A
スリーブの再使用はできません。配管の都度、交換してください。
＜理由＞インサート管継手KFシリーズは、ユニオンナットを締め込むと、スリーブが変形してチューブに噛み込む形になります。
そのため再利用は出来ません。
＜理由＞インサート管継手KFシリーズは、ユニオンナットを締め込むと、スリーブが変形してチューブに噛み込む形になります。
そのため再利用は出来ません。
