SMC

インサート管継手 KFシリーズチーズユニオン KFT

カタログ

通常単価(税別): 531円～1,184円

税込単価: 584円～1,302円

通常出荷日：在庫品1日目～51日目一部当日出荷可能

【用途】・両側90度方向のチューブ同士の分岐接続に使用。【材質】・C3604+C3771。

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

インサート管継手 KFシリーズハーフユニオン KFH

通常価格(税別)： 146円 (税込価格：161円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

インサート管継手 KFシリーズエルボユニオン KFL

通常価格(税別)： 272円 (税込価格：299円)

通常出荷日：在庫品1日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

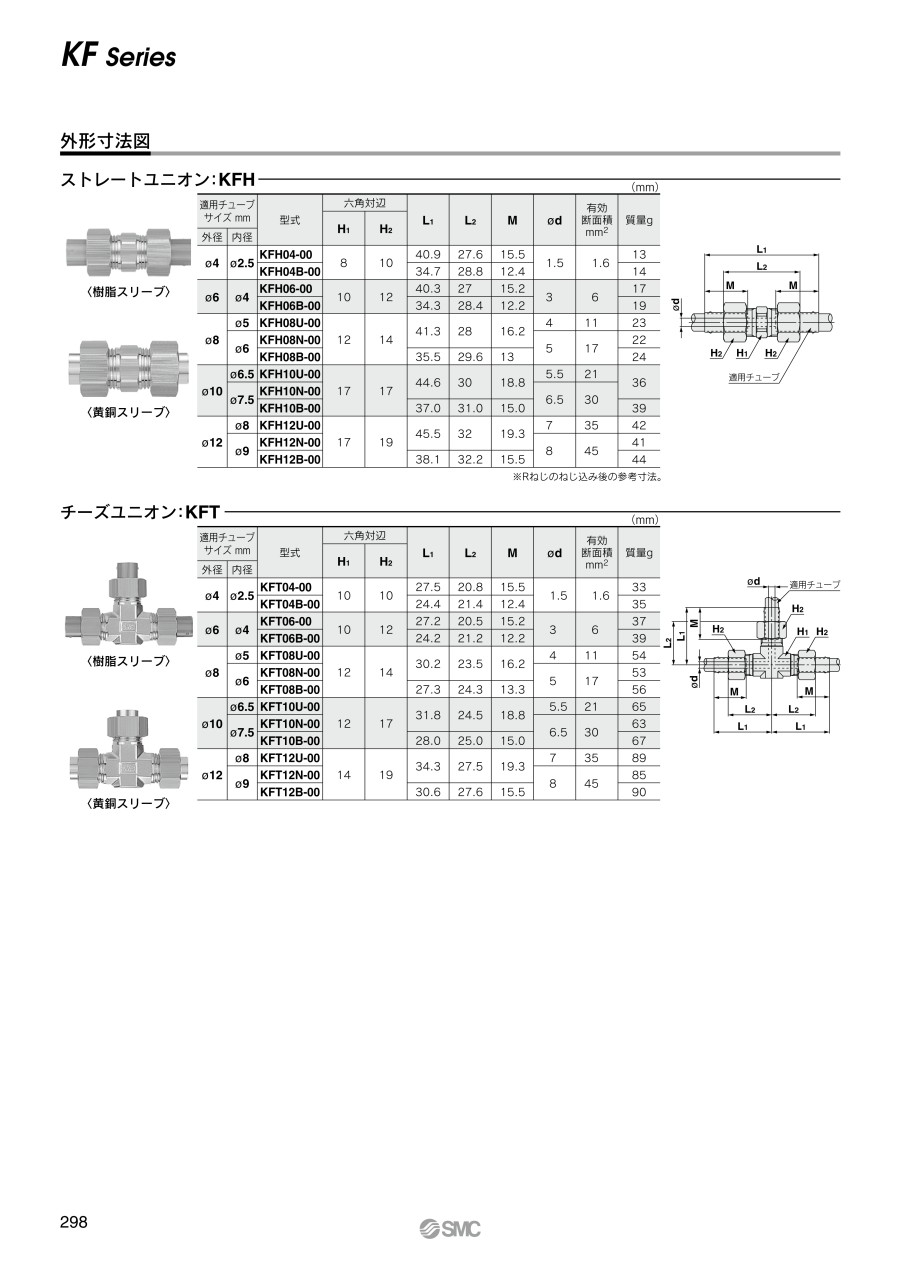

外形図

製品仕様

スリーブ材質	ナイロン	黄銅
使用流体	空気、水^注2）	空気、蒸気^注2）
周囲温度および使用流体温度	-5～60℃（凍結なきこと）水の場合：0～60℃（凍結なきこと）	-5～150℃（凍結なきこと）
使用圧力範囲^注）	-101.3kPa～1MPa
保証耐圧力	7.0MPa（60℃時）
使用油脂類	ノングリース仕様
ねじ部のシール剤	なしまたはシール剤付

注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）スイベルタイプは水・蒸気を使用できません。

規格表

型番リスト

表示件数

型番

適用チューブサイズ外径

(mm)

スリーブ材質

適用チューブサイズ内径

(mm)

表面処理

使用可能環境

最小発注数量

4	樹脂	2.5	ニッケルメッキ	クリーンルーム	10個
6	樹脂	4	ニッケルメッキ	クリーンルーム	10個
8	樹脂	6	ニッケルメッキ	クリーンルーム	10個
8	樹脂	5	ニッケルメッキ	クリーンルーム	10個
10	樹脂	7.5	ニッケルメッキ	クリーンルーム	10個
10	樹脂	6.5	ニッケルメッキ	クリーンルーム	10個
12	樹脂	9	ニッケルメッキ	クリーンルーム	10個
12	樹脂	8	ニッケルメッキ	クリーンルーム	10個
4	樹脂	2.5	なし	標準	10個
4	樹脂	2.5	ニッケルメッキ	標準	10個
4	黄銅	2.5	なし	標準	10個
6	樹脂	4	なし	標準	10個
6	樹脂	4	ニッケルメッキ	標準	10個
6	黄銅	4	なし	標準	10個
6	黄銅	4	ニッケルメッキ	標準	10個
8	樹脂	6	なし	標準	10個
8	樹脂	6	ニッケルメッキ	標準	10個
8	樹脂	5	なし	標準	10個
8	樹脂	5	ニッケルメッキ	標準	10個
10	樹脂	7.5	なし	標準	10個
10	樹脂	7.5	ニッケルメッキ	標準	10個
10	樹脂	6.5	なし	標準	10個
12	黄銅	9	なし	標準	10個
12	樹脂	9	なし	標準	10個
12	樹脂	9	ニッケルメッキ	標準	10個
12	樹脂	8	なし	標準	10個
12	樹脂	8	ニッケルメッキ	標準	10個

通常単価(税別) (税込単価)	通常出荷日

771円 ( 848円 )	51日目
752円 ( 827円 )	51日目
858円 ( 944円 )	51日目
858円 ( 944円 )	51日目
1,030円 ( 1,133円 )	51日目
1,030円 ( 1,133円 )	51日目
1,184円 ( 1,302円 )	51日目
1,184円 ( 1,302円 )	51日目
635円 ( 699円 )	在庫品1日目当日出荷可能
587円 ( 646円 )	6日目
852円 ( 937円 )	在庫品1日目当日出荷可能
531円 ( 584円 )	在庫品1日目当日出荷可能
662円 ( 728円 )	在庫品1日目当日出荷可能
742円 ( 816円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	51日目
708円 ( 779円 )	在庫品1日目当日出荷可能
663円 ( 729円 )	6日目
613円 ( 674円 )	6日目
663円 ( 729円 )	6日目
852円 ( 937円 )	在庫品1日目当日出荷可能
825円 ( 908円 )	6日目
737円 ( 811円 )	6日目
1,155円 ( 1,271円 )	6日目
1,005円 ( 1,106円 )	在庫品1日目当日出荷可能
981円 ( 1,079円 )	6日目
1,005円 ( 1,106円 )	在庫品1日目当日出荷可能
981円 ( 1,079円 )	6日目

詳細情報

基本情報

基本情報

【用途】・両側90度方向のチューブ同士の分岐接続に使用。【材質】・C3604+C3771。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インサート管継手 KFシリーズチーズユニオン KFTのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。

スリーブで締付けて、チューブを保持する仕組みは共通です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
（注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。

Qインサート管継手KFシリーズ用の「KFP：プラグ」と「KFS：樹脂スリーブ」の違いは？

「KFP：プラグ」は、使用しない管継手を塞ぐための部品になります。
スリーブの代わりに入れることで管路を塞ぐ事ができます。
「KFS：樹脂スリーブ」は、チューブを継手本体のインサート部に接合するための部品です。

Qインサート管継手KFシリーズの、スリーブは再利用可能でしょうか？

スリーブの再使用はできません。配管の都度、交換してください。
＜理由＞インサート管継手KFシリーズは、ユニオンナットを締め込むと、スリーブが変形してチューブに噛み込む形になります。
そのため再利用は出来ません。
