SMC

インサート管継手 KFシリーズハーフユニオン KFH

カタログ

通常単価(税別): 146円～629円

税込単価: 161円～692円

通常出荷日：在庫品1日目～39日目一部当日出荷可能

めねじ部からの同一方向の配管に使用、一般的な機種。【スリーブ材質】・ナイロン/黄銅

4.54.5

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

SMC

インサート管継手 KFシリーズスリーブ KFS

通常価格(税別)： 32円 (税込価格：35円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

インサート管継手 KFシリーズエルボユニオン KFL

通常価格(税別)： 272円 (税込価格：299円)

通常出荷日：在庫品1日目

未確定：候補が140型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

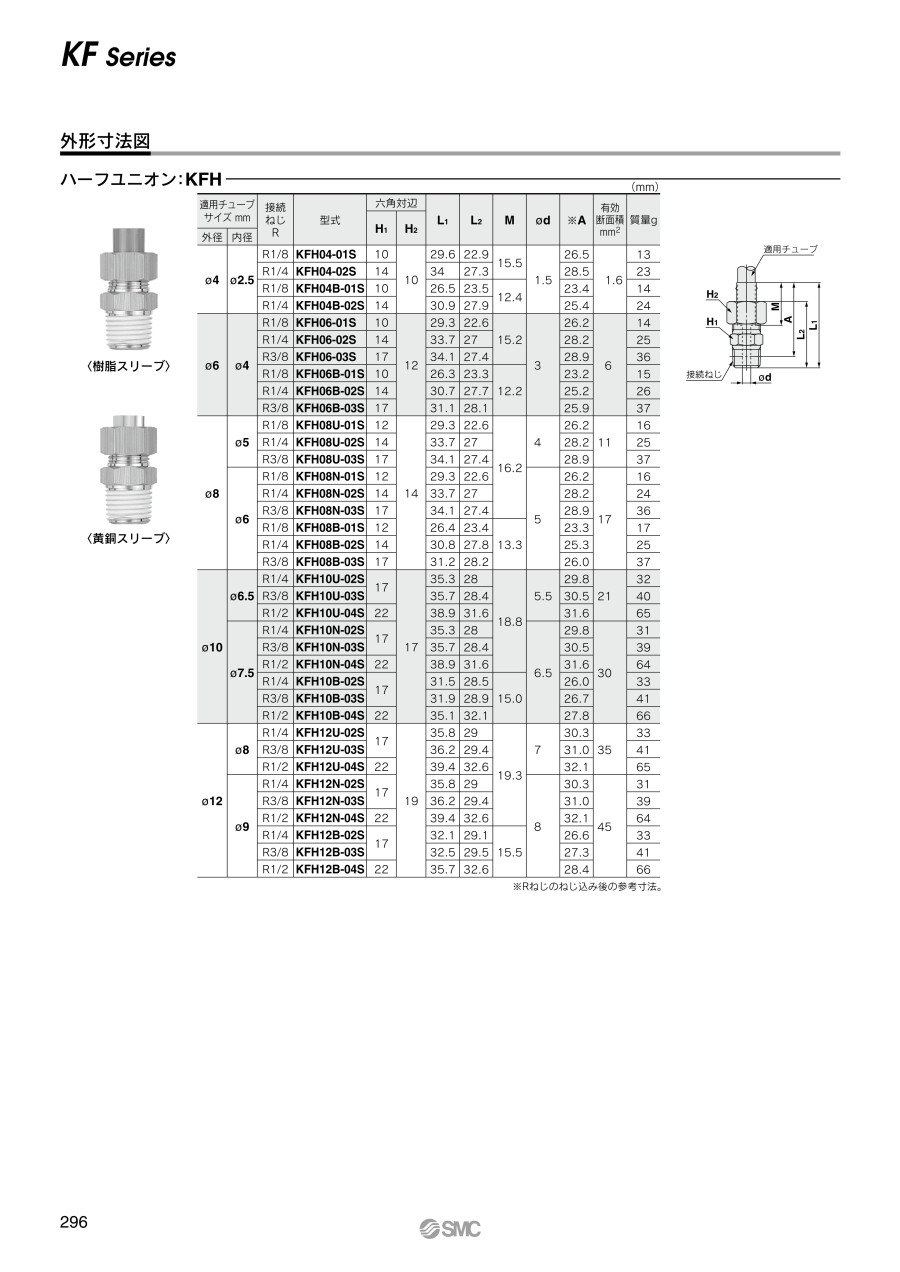

外形図

製品仕様

スリーブ材質	ナイロン	黄銅
使用流体	空気、水^注2）	空気、蒸気^注2）
周囲温度および使用流体温度	-5～60℃（凍結なきこと）水の場合：0～60℃（凍結なきこと）	-5～150℃（凍結なきこと）
使用圧力範囲^注）	-101.3kPa～1MPa
保証耐圧力	7.0MPa（60℃時）
使用油脂類	ノングリース仕様
ねじ部のシール剤	なしまたはシール剤付

注1）漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください。
注2）スイベルタイプは水・蒸気を使用できません。

規格表

※Rねじのねじ込み後の参考寸法。

型番リスト

表示件数

型番

適用チューブサイズ外径

(mm)

接続ねじ

スリーブ材質

適用チューブサイズ内径

(mm)

表面処理

シール剤

使用可能環境

最小発注数量

4	1/8	樹脂	2.5	なし	なし	クリーンルーム	10個
4	1/8	樹脂	2.5	なし	シール剤付	クリーンルーム	10個
4	1/4	樹脂	2.5	なし	なし	クリーンルーム	10個
4	1/4	樹脂	2.5	なし	シール剤付	クリーンルーム	10個
6	1/8	樹脂	4	なし	なし	クリーンルーム	10個
6	1/8	樹脂	4	なし	シール剤付	クリーンルーム	10個
6	1/4	樹脂	4	なし	なし	クリーンルーム	10個
6	1/4	樹脂	4	なし	シール剤付	クリーンルーム	10個
6	3/8	樹脂	4	なし	なし	クリーンルーム	10個
6	3/8	樹脂	4	なし	シール剤付	クリーンルーム	10個
8	1/8	樹脂	6	なし	なし	クリーンルーム	10個
8	1/8	樹脂	6	なし	シール剤付	クリーンルーム	10個
8	1/4	樹脂	6	なし	なし	クリーンルーム	10個
8	1/4	樹脂	6	なし	シール剤付	クリーンルーム	10個
8	3/8	樹脂	6	なし	なし	クリーンルーム	10個
8	3/8	樹脂	6	なし	シール剤付	クリーンルーム	10個
8	1/8	樹脂	5	なし	なし	クリーンルーム	10個
8	1/8	樹脂	5	なし	シール剤付	クリーンルーム	10個
8	1/4	樹脂	5	なし	なし	クリーンルーム	10個
8	1/4	樹脂	5	なし	シール剤付	クリーンルーム	10個
8	3/8	樹脂	5	なし	なし	クリーンルーム	10個
8	3/8	樹脂	5	なし	シール剤付	クリーンルーム	10個
10	1/4	樹脂	7.5	なし	なし	クリーンルーム	10個
10	1/4	樹脂	7.5	なし	シール剤付	クリーンルーム	10個
10	3/8	樹脂	7.5	なし	なし	クリーンルーム	10個
10	3/8	樹脂	7.5	なし	シール剤付	クリーンルーム	10個
10	1/2	樹脂	7.5	なし	なし	クリーンルーム	10個
10	1/4	樹脂	6.5	なし	なし	クリーンルーム	10個
10	3/8	樹脂	6.5	なし	なし	クリーンルーム	10個
10	3/8	樹脂	6.5	なし	シール剤付	クリーンルーム	10個
10	1/2	樹脂	6.5	なし	なし	クリーンルーム	10個
12	1/4	樹脂	9	なし	なし	クリーンルーム	10個
12	1/4	樹脂	9	なし	シール剤付	クリーンルーム	10個
12	3/8	樹脂	9	なし	なし	クリーンルーム	10個
12	3/8	樹脂	9	なし	シール剤付	クリーンルーム	10個
12	1/2	樹脂	9	なし	なし	クリーンルーム	10個
12	1/2	樹脂	9	なし	シール剤付	クリーンルーム	10個
12	1/4	樹脂	8	なし	なし	クリーンルーム	10個
12	1/4	樹脂	8	なし	シール剤付	クリーンルーム	10個
12	3/8	樹脂	8	なし	なし	クリーンルーム	10個
12	3/8	樹脂	8	なし	シール剤付	クリーンルーム	10個
12	1/2	樹脂	8	なし	なし	クリーンルーム	10個
4	1/8	樹脂	2.5	なし	なし	標準	10個
4	1/8	樹脂	2.5	ニッケルメッキ	なし	標準	10個
4	1/8	樹脂	2.5	なし	シール剤付	標準	10個
4	1/8	樹脂	2.5	ニッケルメッキ	シール剤付	標準	10個
4	1/4	樹脂	2.5	なし	なし	標準	10個
4	1/4	樹脂	2.5	ニッケルメッキ	なし	標準	10個
4	1/4	樹脂	2.5	なし	シール剤付	標準	10個
4	1/4	樹脂	2.5	ニッケルメッキ	シール剤付	標準	10個
4	1/8	黄銅	2.5	なし	シール剤付	標準	10個
4	1/4	黄銅	2.5	なし	シール剤付	標準	10個
6	1/8	樹脂	4	なし	なし	標準	10個
6	1/8	樹脂	4	ニッケルメッキ	なし	標準	10個
6	1/8	樹脂	4	なし	シール剤付	標準	10個
6	1/8	樹脂	4	ニッケルメッキ	シール剤付	標準	10個
6	1/4	樹脂	4	なし	なし	標準	10個
6	1/4	樹脂	4	なし	シール剤付	標準	10個
6	1/4	樹脂	4	ニッケルメッキ	シール剤付	標準	10個
6	3/8	樹脂	4	なし	なし	標準	10個

通常単価(税別) (税込単価)	通常出荷日

294円 ( 323円 )	6日目
305円 ( 336円 )	9日目
324円 ( 356円 )	6日目
358円 ( 394円 )	9日目
309円 ( 340円 )	6日目
320円 ( 352円 )	9日目
323円 ( 355円 )	在庫品1日目当日出荷可能
335円 ( 369円 )	9日目
371円 ( 408円 )	9日目
403円 ( 443円 )	9日目
321円 ( 353円 )	9日目
537円 ( 591円 )	9日目
335円 ( 369円 )	6日目
369円 ( 406円 )	9日目
386円 ( 425円 )	9日目
398円 ( 438円 )	9日目
321円 ( 353円 )	6日目
355円 ( 391円 )	9日目
335円 ( 369円 )	6日目
369円 ( 406円 )	9日目
386円 ( 425円 )	9日目
418円 ( 460円 )	9日目
418円 ( 460円 )	9日目
468円 ( 515円 )	9日目
473円 ( 520円 )	9日目
512円 ( 563円 )	9日目
598円 ( 658円 )	9日目
456円 ( 502円 )	9日目
473円 ( 520円 )	6日目
512円 ( 563円 )	在庫品1日目当日出荷可能
598円 ( 658円 )	9日目
509円 ( 560円 )	9日目
490円 ( 539円 )	9日目
508円 ( 559円 )	9日目
500円 ( 550円 )	9日目
629円 ( 692円 )	9日目
614円 ( 675円 )	9日目
509円 ( 560円 )	9日目
523円 ( 575円 )	9日目
508円 ( 559円 )	9日目
545円 ( 600円 )	9日目
629円 ( 692円 )	9日目
154円 ( 169円 )	6日目
190円 ( 209円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
201円 ( 221円 )	6日目
188円 ( 207円 )	6日目
212円 ( 233円 )	6日目
211円 ( 232円 )	在庫品1日目当日出荷可能
235円 ( 259円 )	6日目
244円 ( 268円 )	在庫品1日目当日出荷可能
318円 ( 350円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	6日目
163円 ( 179円 )	在庫品1日目当日出荷可能
195円 ( 215円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	6日目
209円 ( 230円 )	在庫品1日目当日出荷可能

基本情報

基本情報

めねじ部からの同一方向の配管に使用、一般的な機種。【スリーブ材質】・ナイロン/黄銅

ご注意

スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インサート管継手 KFシリーズハーフユニオン KFHのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

修理に使用しました

満足度：5.02023/06/20

社内設備の交換修理に使用しました。この継手の先に接続されていた圧力計が破損し空気漏れしていたので継手ごと交換修理しました...もっと読む

0人が参考にしています。

得意先様生産設備品に使用

満足度：4.02019/03/27

得意先様生産設備エアー配管に使用しています。SMCの継手は各種用途で以前から幅広く利用しており確かな性能と使い勝手の良さ...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qインサート管継手KFシリーズと、くい込み管継手の違いを教えて下さい。

スリーブで締付けて、チューブを保持する仕組みは共通です。
インサート管継手は、インサート機構による内外径保持で樹脂チューブに対しても漏れにくく、
さらにインサート部で内径を広げず装着するため配管装着が容易で、様々なチューブ材質でも保持が確実です。
くい込み管継手は、インサート部のない構造により、流れ抵抗はわずかで大きな流量が流れます。
くい込み管継手は、軟質銅管にも使用できます。
（注）KFシリーズはチューブ外径だけでなく、チューブ内径のサイズに合った型式選定が必要です。

Qインサート管継手KFシリーズ用の「KFP：プラグ」と「KFS：樹脂スリーブ」の違いは？

「KFP：プラグ」は、使用しない管継手を塞ぐための部品になります。
スリーブの代わりに入れることで管路を塞ぐ事ができます。
「KFS：樹脂スリーブ」は、チューブを継手本体のインサート部に接合するための部品です。

Qインサート管継手KFシリーズの、スリーブは再利用可能でしょうか？

スリーブの再使用はできません。配管の都度、交換してください。
＜理由＞インサート管継手KFシリーズは、ユニオンナットを締め込むと、スリーブが変形してチューブに噛み込む形になります。
そのため再利用は出来ません。
