マイティ

ミニチュア・ベローズ・カップリング MBCシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 13,658円～19,828円特別価格

税込単価: 15,024円～21,811円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目～

【特長】・ゼロ・バックラッシュ・高剛性、偏心・偏角・軸方向の変位に柔軟に対応・...

種類
ベローズタイプ
本体材質
A2011T3とA2011T8
許容ミスアラインメント
偏角 / 偏心
最高回転数（範囲） (r/min)
7,001～10,000
特性
高捻り剛性 / 高精度 / バックラッシ0 / 低慣性モーメント / 小型
ベローズ部材質
ステンレス・スチール
最高回転数 (r/min)
10000
軸固定方法(END1側)
クランプ
軸固定方法(END2側)
クランプ

未確定：候補が655型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

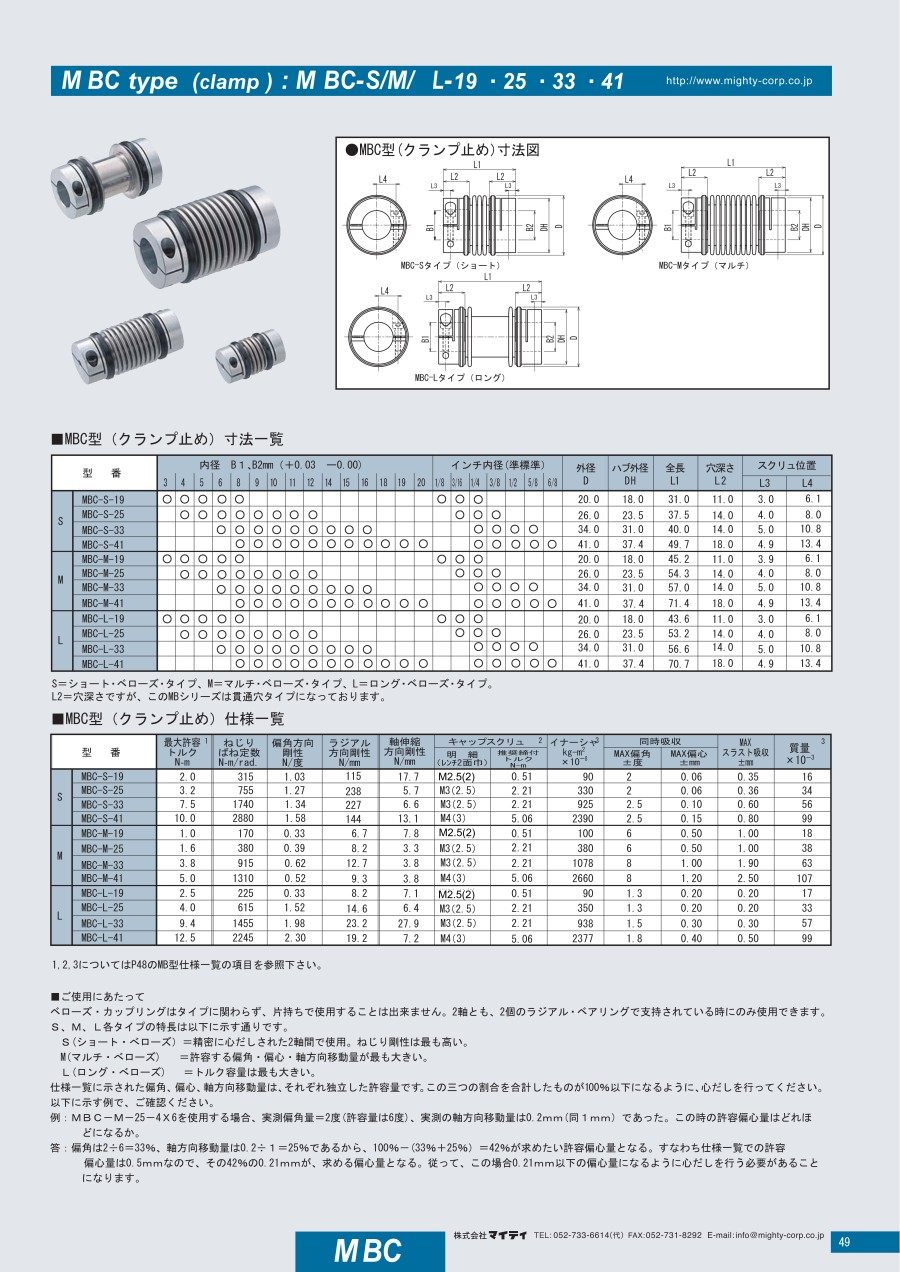

外形図

製品仕様

材質

ハブ：高張力アルミ合金（A2011T3及びA2011T8）。
アルマイト処理。
ベローズ：ステンレス・スチール
接合部分：銅合金（C106）、熱処理・亜鉛メッキ後クロメート処理。
スクリュ：高張力鋼（12.9タイプ）、黒染め。

規格表

寸法一覧

型番		内径 B1、B2mm（+0.03 -0.00）															外径 D	ハブ外径 DH	全長 L1	穴深さ L2	スクリュ位置
型番		3	4	5	6	8	9	10	11	12	14	15	16	18	19	20	外径 D	ハブ外径 DH	全長 L1	穴深さ L2	L3	L4
S	MBC-S-19	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	20.0	18.0	31.0	11.0	3.0	6.1
	MBC-S-25	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	26.0	23.5	37.5	14.0	4.0	8.0
	MBC-S-33	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	34.0	31.0	40.0	14.0	5.0	10.8
	MBC-S-41	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	41.0	37.4	49.7	18.0	4.9	13.4
M	MBC-M-19	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	20.0	18.0	45.2	11.0	3.9	6.1
	MBC-M-25	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	26.0	23.5	54.3	14.0	4.0	8.0
	MBC-M-33	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	34.0	31.0	57.0	14.0	5.0	10.8
	MBC-M-41	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	41.0	37.4	71.4	18.0	4.9	13.4
L	MBC-L-19	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	20.0	18.0	43.6	11.0	3.0	6.1
	MBC-L-25	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	26.0	23.5	53.2	14.0	4.0	8.0
	MBC-L-33	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	34.0	31.0	56.6	14.0	5.0	10.8
	MBC-L-41	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	41.0	37.4	70.7	18.0	4.9	13.4

S＝ショート・ベローズ・タイプ、M＝マルチ・ベローズ・タイプ、L＝ロング・ベローズ・タイプ。
L2＝穴深さですが、このMBシリーズは貫通穴タイプになっております。

製品仕様

型番		最大許容 ¹ トルク N-m	ねじりばね定数 N-m/rad.	偏角方向剛性 N/度	ラジアル方向剛性 N/mm	軸伸縮方向剛性 N/mm
型番		最大許容 ¹ トルク N-m	ねじりばね定数 N-m/rad.	偏角方向剛性 N/度	ラジアル方向剛性 N/mm	軸伸縮方向剛性 N/mm
S	MBC-S-19	2.0	315	1.03	115	17.7
	MBC-S-25	3.2	755	1.27	238	5.7
	MBC-S-33	7.5	1,740	1.34	227	6.6
	MBC-S-41	10.0	2,880	1.58	144	13.1
M	MBC-M-19	1.0	170	0.33	6.7	7.8
	MBC-M-25	1.6	380	0.39	8.2	3.3
	MBC-M-33	3.8	915	0.62	12.7	3.8
	MBC-M-41	5.0	1,310	0.52	9.3	3.8
L	MBC-L-19	2.5	225	0.33	8.2	7.1
	MBC-L-25	4.0	615	1.52	14.6	6.4
	MBC-L-33	9.4	1,455	1.98	23.2	27.9
	MBC-L-41	12.5	2,245	2.30	19.2	7.2

型番		キャップスクリュ ²		イナーシャ ³ kg-m² ×10^-8	同時吸収		MAX スラスト吸収 ±mm	質量 ³ ×10^-3
型番		明細（レンチ2面巾）	推奨締付トルク N-m	イナーシャ ³ kg-m² ×10^-8	MAX偏角 ±度	MAX偏心 ±mm	MAX スラスト吸収 ±mm	質量 ³ ×10^-3
S	MBC-S-19	M2.5（2）	0.51	90	2	0.06	0.35	16
	MBC-S-25	M3（2.5）	2.21	330	2	0.06	0.36	34
	MBC-S-33	M3（2.5）	2.21	925	2.5	0.10	0.60	56
	MBC-S-41	M4（3）	5.06	2,390	2.5	0.15	0.80	99
M	MBC-M-19	M2.5（2）	0.51	100	6	0.50	1.00	18
	MBC-M-25	M3（2.5）	2.21	380	6	0.50	1.00	38
	MBC-M-33	M3（2.5）	2.21	1,078	8	1.00	1.90	63
	MBC-M-41	M4（3）	5.06	2,660	8	1.20	2.50	107
L	MBC-L-19	M2.5（2）	0.51	90	1.3	0.20	0.20	17
	MBC-L-25	M3（2.5）	2.21	350	1.3	0.20	0.20	33
	MBC-L-33	M3（2.5）	2.21	938	1.5	0.30	0.30	57
	MBC-L-41	M4（3）	5.06	2,377	1.8	0.40	0.50	99

1.最大許容トルク＝カップリングの選定に当たっては、使用する機器のトルク × サービスファクターの数値を上回る、最大許容トルクを有するカップリングを選定してください。
2.セットスクリュは材質12.9が標準。ご要望によりA2-70（ステンレス）のスクリュも用意いたしております。
3.イナーシャ及び質量＝最大内径製品の数値です。

サービスファクター
一定の負荷の時 1.5
負荷の変動がある時 2
衝撃負荷がある時 3
繰返しの衝撃負荷がある時 4

使用例

用途

高速回転の必要な個所
高分解能、位置の再現性の必要な個所
高速サーボモータ、パルスモータ、スキャナー、位置決め装置、メータ計測バルブなど

商品特長詳細

ゼロ・バックラッシュ
高剛性、偏心・偏角・軸方向の変位に柔軟に対応
高速回転（通常10,000RPM）に対応
可動部品無し
低い慣性モーメント
内径φ3～φ20
トルク1.0Nm～12.5Nm

選定サポート情報

注文例

注意・禁止事項

ご使用にあたって

ベローズ・カップリングはタイプに関わらず、片持ちで使用することは出来ません。2軸とも、2個のラジアル・ベアリングで支持されている時にのみ使用できます。
S、M、L各タイプの特長は以下に示す通りです。
S（ショート・ベローズ）＝精密に心だしされた2軸間で使用。ねじり剛性は最も高い。
M（マルチ・ベローズ）＝許容する偏角、偏心、軸方向移動量が最も大きい。
L（ロング・ベローズ）＝トルク容量は最も大きい。
仕様一覧に示された偏角、偏心、軸方向移動量は、それぞれ独立した許容量です。この三つの割合を合計したものが100%以下になるように、心だしを行ってください。
以下に示す例で、ご確認ください。
例：MBC-M-25-4×6を使用する場合、実測偏角量＝2度（許容量は6度）、実測の軸方向移動量は0.2mm（同1mm）であった。この時の許容偏心量はどれほどになるか。
答え：偏角は2÷6＝33%、軸方向移動量は0.2÷1＝25%であるから、100%-（33%+25%）＝42%が求めたい許容偏心量となる。すなわち仕様一覧での許容偏心量は0.5mmなので、その42%の0.21mmが、求める偏心量となる。従って、この場合0.21mm以下の偏心量になるように心だしを行う必要があることになります。
