径の呼び１
異径の場合は、大口径側
~mm
- 1/4B(8A)
最高使用圧力(MPa)
~mm
- 21.5
長さ　L(mm)
~mm
- 15.2
タイプ
~mm
- MS-AW-S
出荷日
- すべて
- 7日以内

フジキン

超コンパクト自動溶接用ショートスリーブ

カタログ

通常単価(税別): 2,553円

税込単価: 2,808円

通常出荷日：7日目

【特長】・スリーブにはチューブサイズが表示されておりますのでひと目でサイズが確認出来ます・ナットのねじ...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

通常出荷日：在庫品1日目

UJR-6.35MS-AW-S

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

UJR-6.35MS-AW-Sの仕様・寸法情報

種類

商品情報

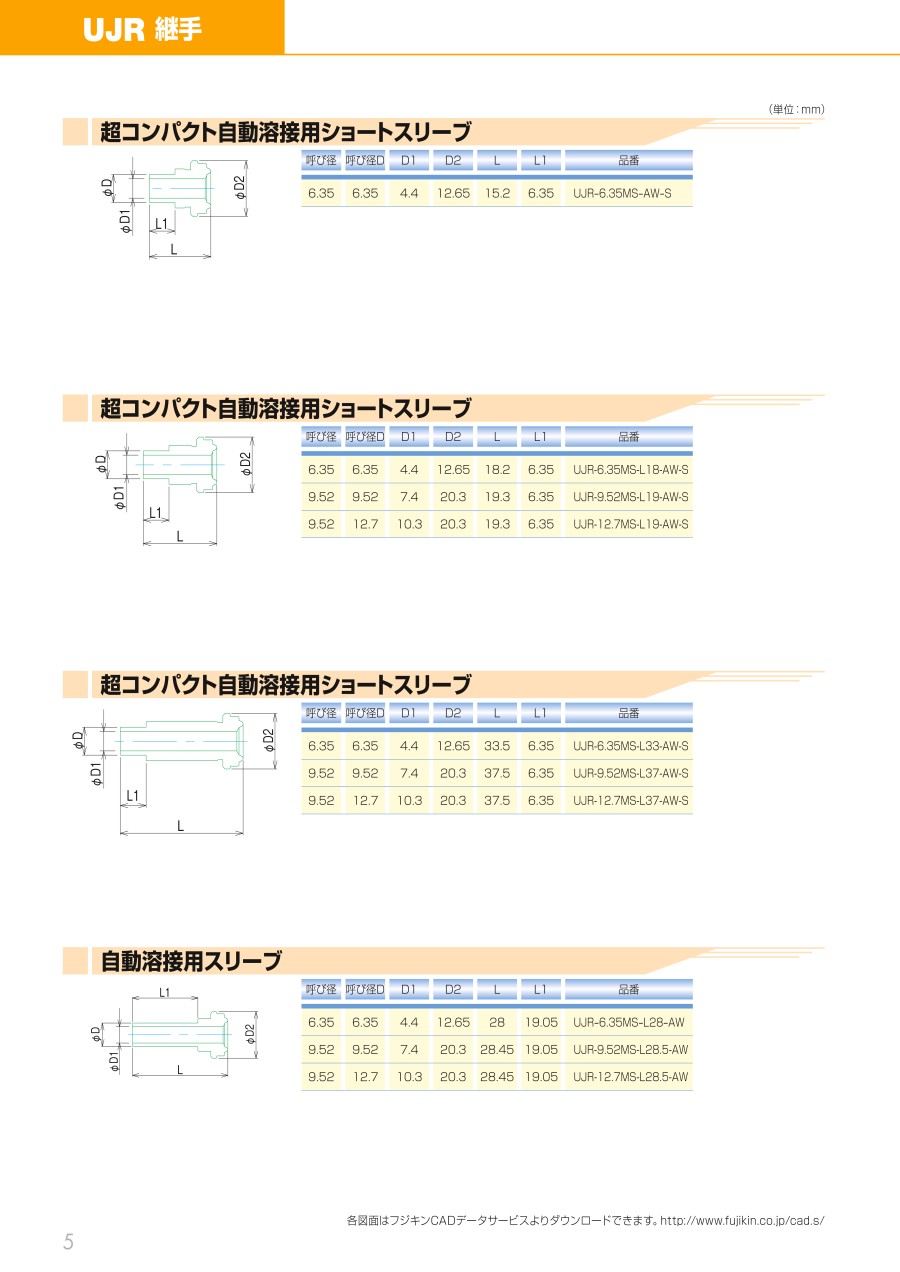

外形図

製品仕様

特長

製品仕様

設計圧力	21.5MPa （呼び径12.7につきましては16.2MPaとなります）（呼び径19.05につきましては10MPaとなります）
使用温度範囲	-196℃～+450℃

材質

ボディ、スリープ	SUS316L（ボディはSUS316です。）（Wメルトの極低Mn材等も取り揃えております。）
ガスケット	メッキなしステンレス鋼、メッキなしニッケル銀メッキ付ステンレス鋼、銀メッキ付ニッケルトータル4種類取り揃えております。
ナット	SUS316

規格表

単位:mm

商品特長詳細

温度・圧力線図

型番リスト

表示件数

型番

UJR-6.35MS-AW-S

径の呼び１

最高使用圧力

(MPa)

長さ　L

(mm)

最小発注数量

1/4B(8A)

21.5

15.2

1個

通常単価(税別) (税込単価)	通常出荷日

2,553円

( 2,808円 )

7日目

詳細情報

基本情報

基本情報

【特長】
・スリーブにはチューブサイズが表示されておりますのでひと目でサイズが確認出来ます
・ナットのねじ部には銀メッキ処理を行っているのでねじの焼付はありません
・特殊な硬度アップ処理により、着脱、シール性の安定化が図れます

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超コンパクト自動溶接用ショートスリーブの型番UJR-6.35MS-AW-Sのページです。型番UJR-6.35MS-AW-Sに関する仕様情報を記載しております。

超コンパクト自動溶接用ショートスリーブのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品超コンパクト自動溶接用ショートスリーブ	超コンパクト自動溶接継手エルボ	自動溶接用スリーブ	超コンパクト自動溶接継手異径エルボ	ステンレス製突合せ溶接式管継手 90°エルボ（ショート） SUS304 10S	ステンレス製突合せ溶接式管継手 90°エルボ（ショート） SUS304 20S
メーカー	フジキン	フジキン	フジキン	フジキン	イノック	イノック
通常価格	2,553円	3,953円 -	2,870円 -	6,348円 -	1,281円 -	1,654円 -
通常出荷日	7日目	7日目	在庫品1日目〜	7日目〜	4日目〜	5日目
種類	関連部品	突合型	関連部品	突合型	突合型	突合型
材質	SUS316Lシングルメルト材	SUS316Lシングルメルト材	SUS316Lシングルメルト材	SUS316Lシングルメルト材	SUS304	SUS304
関連部品種類	スリーブ	-	スリーブ	-	-	-
使用流体	水 / 蒸気 / 継手部品を腐食させないガス	水 / 蒸気 / 継手部品を腐食させないガス	水 / 蒸気 / 継手部品を腐食させないガス	水 / 蒸気 / 継手部品を腐食させないガス	水	水
使用温度範囲(℃)	-196 ～ 450	-	-196 ～ 450	-	-	-
