ロータリエンコーダ アブソリュート形 汎用タイプ【E6CP-A】
- 通常単価(税別)
- 18,131円～22,899円
- 税込単価
- 19,944円～25,189円
【特長】・アブソリュート形・外径：φ50・分解能：256（8ビット）・軽量（プラスチックボディ）
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形E6CP-AG3C/AG5C
*ビニル絶縁丸形コードφ6、10芯（導体断面積:0.18mm2、絶縁体径:φ1.0mm）標準2m
形E6CP-AG5C-C
*1.ビニル絶縁丸形コードφ6、10芯（導体断面積:0.18mm2、絶縁体径:φ1.0mm）標準2m
*2.カムポジショナ形H8PS 接続コネクタ
製品仕様
定格/性能
| - | 型番 | |||
|---|---|---|---|---|
| 項目 | 形E6CP-AG3C | 形E6CP-AG5C | 形E6CP-AG5C-C | |
| 電源電圧 | DC5V-5%～12V+10% リップル（p-p）5%以下 | DC12V-10%～24V+15% リップル（p-p）5%以下 | ||
| 消費電流*1 | 90mA以下 | 70mA以下 | ||
| 分解能（回転） | 256（8ビット） | |||
| 出力コード | グレイ2進 | |||
| 出力形式 | オープンコレクタ出力 | |||
| 出力容量 | 印加電圧:DC28V以下 シンク電流:16mA以下 残留電圧:0.4V以下（シンク電流16mA時） | |||
| 最高応答周波数*2 | 5kHz | |||
| 論理 | 負論理（H=「0」、L=「1」） | |||
| 精度 | ±1°以下 | |||
| 回転方向 | CW（シャフト側から見て右回転）で出力コード増加 | |||
| 出力立ち上がり・ 立ち下がり時間 | 1μs以下（制御出力電圧16V、負荷抵抗1kΩ、出力コード2m以下） | |||
| 起動トルク | 0.98mN・m以下 | |||
| 慣性モーメント | 1×10-6kg・m2以下 | |||
| 軸許容力 | ラジアル | 29.4N | ||
| スラスト | 19.6N | |||
| 許容最高回転数 | 1,000r/min | |||
| 周囲温度範囲 | 動作時:-10～+55℃ 保存時:-25～+85℃（ただし、氷結しないこと） | |||
| 周囲湿度範囲 | 動作時、保存時:各35～85%RH（ただし、結露しないこと） | |||
| 絶縁抵抗 | 200MΩ以上（DC500Vメガにて）充電部一括とケース間 | |||
| 耐電圧 | AC500V 50/60Hz 1min 充電部一括とケース間 | |||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | |||
| 衝撃（耐久） | 1,000m/s2 X、Y、Z各方向3回 | |||
| 保護構造*3 | IEC規格 IP50 | |||
| 接続方式 | コード引き出しタイプ（標準コード長2m） | コネクタ接続タイプ（標準コード長2m） | ||
| 材質 | ケース | ABS | ||
| 本体 | ポリフェニレンサルファイド | |||
| シャフト | SUS416 | |||
| 取付金具 | 鉄 亜鉛メッキ | |||
| 質量（梱包状態） | 約200g | |||
| 付属品 | カプリング（コネクタ接続タイプは除く）、サーボマウント用取りつけ金具、六角棒スパナ（コネクタ接続タイプは除く）、取扱説明書 | |||
*1.電源投入時、約8Aの突入電流が流れます。（時間:約0.3ms）
*2.電気的最高応答回転数は、分解能および最高応答周波数から規定されます。
電気的最高応答回転数（r/min）=最高応答周波数/分解能×60
そのため最高応答回転数以上に回転させますと電気的に信号が追従しません。
*3.水、油に対する保護はありません。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,899円 ( 24,089円 ) | 1日目 |
18,131円 ( 19,944円 ) | 在庫品1日目当日出荷可能 |
22,899円 ( 25,189円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・アブソリュート形
・外径：φ50
・分解能：256（8ビット）
・軽量（プラスチックボディ）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

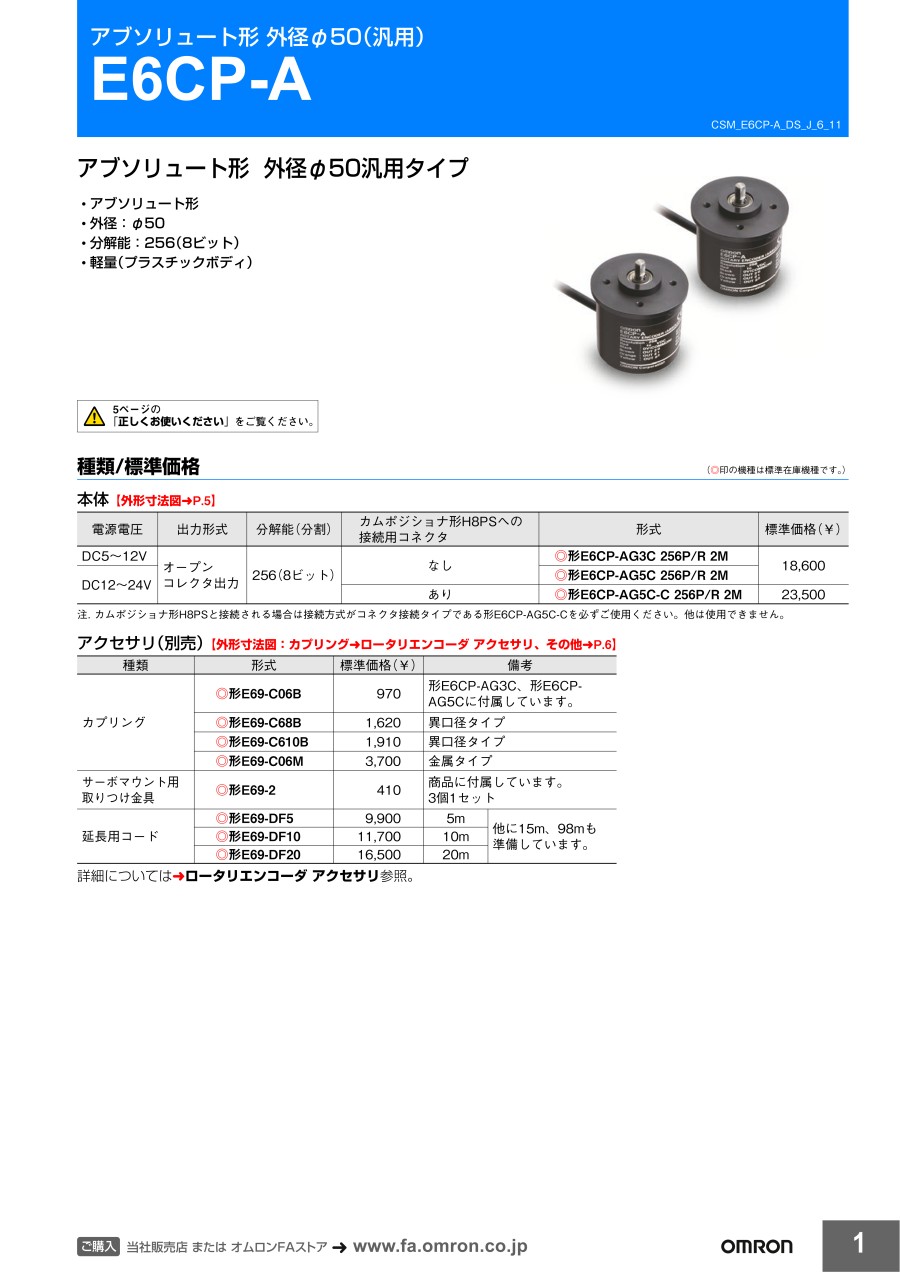

カタログ
