オムロン

カプリング E69

Name: カプリング E69
Brand: オムロン
SKU: 221005138822
Rating: 4.5 (6 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 1,020円～4,537円

税込単価: 1,122円～4,991円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

ロータリエンコーダインクリメンタル形汎用タイプ外径Φ40 E6B2-C

4.7

通常価格(税別)： 15,309円 (税込価格：16,840円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

ロータリエンコーダインクリメンタル形汎用タイプ外径Φ50 E6C2-C

通常価格(税別)： 18,693円 (税込価格：20,562円)

通常出荷日：在庫品1日目

【特長】・使用条件に合わせて選択できるよう樹脂製と金属製、2種類のカプリングを...

詳細情報を確認する

種類
関連部品

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

E69-C04B

E69-C06B

E69-C06M

E69-C10B

E69-C10M

E69-C08B

E69-C68B異口径タイプ

E69-C610B異口径タイプ

製品仕様

型番	材質	適合形式
形E69-C04B	ガラス入りポリブチレンテレフタレート樹脂（PBT）	形E6A2-C、形E6J-A
形E69-C06B	ガラス入りポリブチレンテレフタレート樹脂（PBT）	形E6B2-C、形E6C2-C、形E6D-C、形E6CP-A
形E69-C06M	超々ジュラルミン	形E6B2-C、形E6C2-C、形E6D-C、形E6CP-A
形E69-C10B	ガラス入りポリブチレンテレフタレート樹脂（PBT）	形E6F-C、形E6F-A
形E69-C10M	超々ジュラルミン	形E6F-C、形E6F-A
形E69-C08B	ガラス入りポリブチレンテレフタレート樹脂（PBT）	形E6C3-A、形E6C3-C
形E69-C68B	ガラス入りポリブチレンテレフタレート樹脂（PBT）	形E6B2-C、形E6C2-C、形E6C3-C、形E6D-C、形E6CP-A、形E6C3-A
形E69-C610B	ガラス入りポリブチレンテレフタレート樹脂（PBT）	形E6B2-C、形E6C2-C、形E6D-C、形E6F-C、形E6CP-A、形E6F-A

型番リスト

表示件数

型番

外径

(Φ)

軸径

(Φ)

適用型番

高さ

(mm)

最小発注数量

13	4	形E6J-A / 形E6A2-C	21	1個
15	6	形E6CP-A / 形E6D-C / 形E6B2-C / 形E6C2-C	22	1個
19.1	6	形E6CP-A / 形E6D-C / 形E6B2-C / 形E6C2-C	19.1	1個
19	8	形E6C3-A / 形E6C3-C	23.6	1個
22	10	形E6F-A / 形E6F-C	26.2	1個
25.4	10	形E6F-A / 形E6F-C	25.4	1個
19	6 ～ 8	形E6CP-A / 形E6D-C / 形E6B2-C / 形E6C2-C / 形E6C3-A / 形E6C3-C	24.8	1個
22	6 ～ 10	形E6F-A / 形E6CP-A / 形E6D-C / 形E6F-C / 形E6B2-C / 形E6C2-C	25.6	1個

通常単価(税別) (税込単価)	通常出荷日

1,032円 ( 1,135円 )	1日目
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能
3,882円 ( 4,270円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,627円 ( 1,790円 )	在庫品1日目当日出荷可能
4,537円 ( 4,991円 )	1日目
1,711円 ( 1,882円 )	1日目
1,968円 ( 2,165円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・使用条件に合わせて選択できるよう樹脂製と金属製、2種類のカプリングを用意しています。使用条件に合わせて最適のタイプを選定してください
・基本的には、「高分解能」には金属製、「低分解能」には樹脂製を採用されることをおすすめします（高分解能の目安は3600P/Rを超える分解能です）
・激しい加減速の発生する用途、起動トルクが大きいタイプのエンコーダを使用する時には、比較的「低分解能」であっても金属製のカプリングを選ぶほうが、より安心して使用いただけます

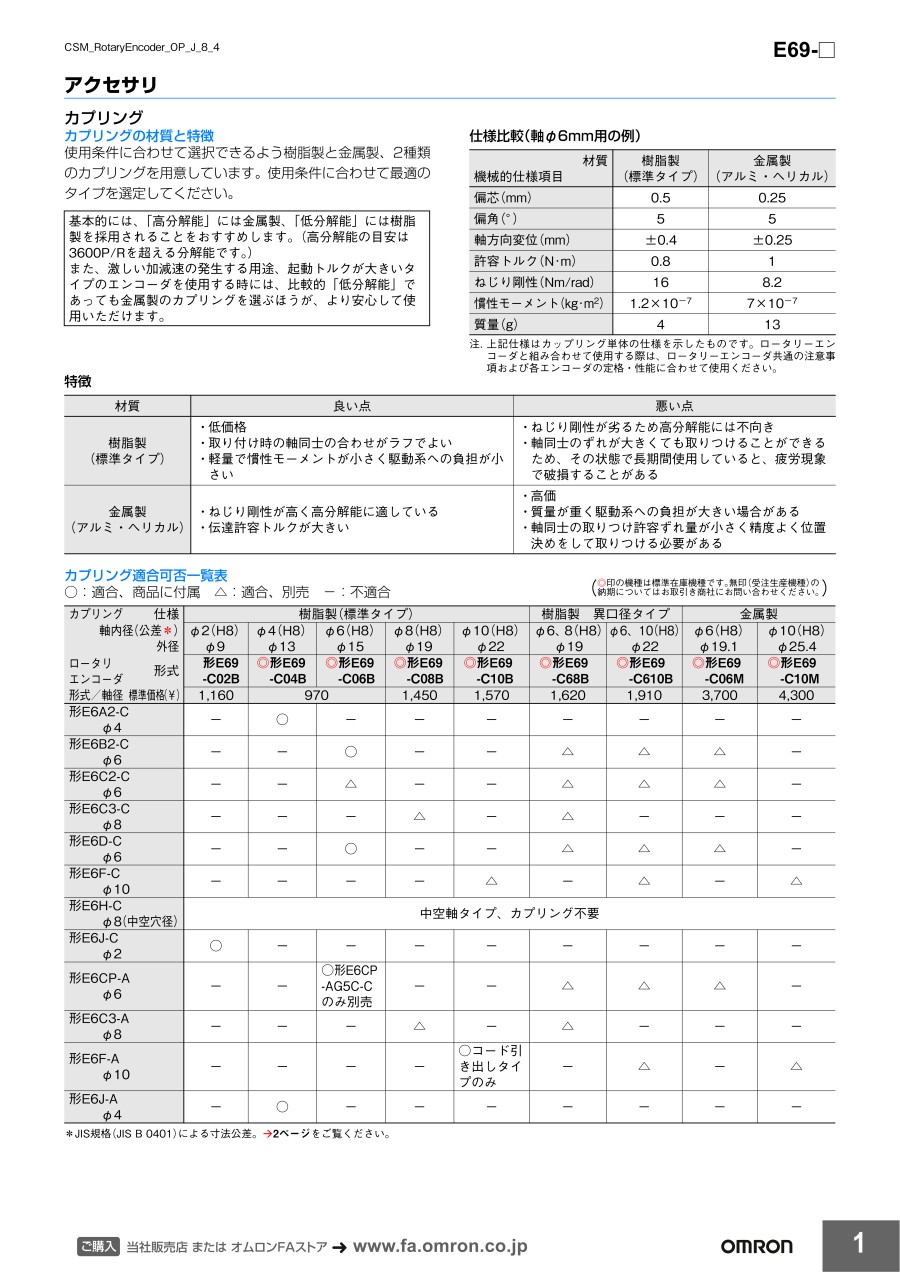

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カプリング E69のレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

修理時に使用

満足度：4.02022/10/26

社内で使用している生産設備機械の修理時に使用しました。既設品と同じ商品を購入し、交換しました。同じ商品なので交換時、使用...もっと読む

0人が参考にしています。

エンコーダー接続

満足度：5.02020/08/31

機械的に接続する部分だがシャフトのブレが大きい装置だったので以前は樹脂製だったが１年もたずに破損今回は金属製で固定部...もっと読む

0人が参考にしています。

ロータリーエンコーダーと回転軸の結合

満足度：5.02019/08/08

トルクが掛からない軸の結合には本体が樹脂で締結が止めネジでも問題なく使用できます。

0人が参考にしています。

外販設備品に付帯のエンコーダと駆動軸との結合に使用

満足度：4.02019/05/08

この商品の利用により互いの軸芯ずれが吸収され、エンコーダ軸や軸受けの負荷軽減ができ破損防止（耐久性向上）に役立っています...もっと読む

0人が参考にしています。

ロータリエンコーダと駆動する軸の連結に使用

満足度：4.02019/02/26

ロータリエンコーダを使っており、その専用部品なので購入しました。性能や品質は期待通りでした。多少の芯ズレには適応してくれ...もっと読む

0人が参考にしています。
