JIS平面座管フランジ用うず巻形ガスケット 内外輪付（ブラックタイト）
- 通常単価(税別)
- 1,435円～18,557円
- 税込単価
- 1,579円～20,413円
耐放射線性に優れたJIS／JPI 規格用のうず巻形ガスケット。【特長】・バルカホイル（膨張黒鉛）をフィ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

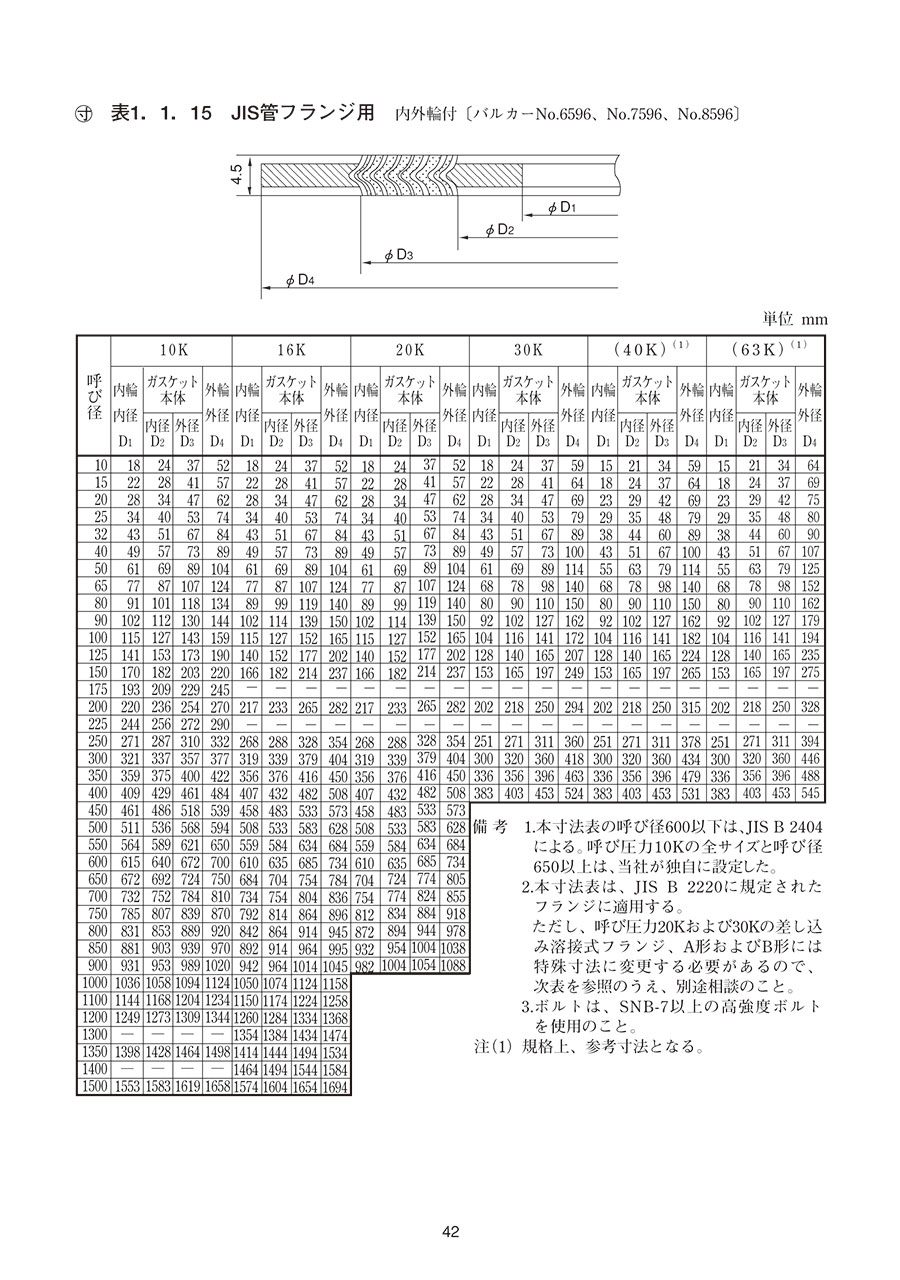

外形図
製品仕様
特長
- うず巻形ガスケットは、フィラー材として無機質紙テープ、バルカホイル（膨張黒鉛）テープやバルフロン（PTFE）テープを用いたうず巻形ガスケットで、V字形にくせ付けされたフープによる、豊かな弾性を有する。
- 石油精製・化学、電力、ガス、船舶など各種産業における高温高圧の流体を扱う配管フランジ、熱交換器、塔槽類、バルブボンネットなど各種機器の接合面のガスケットとして最適。
製作寸法
規格管フランジ用
- JIS管フランジ用=10K、16K、20K、30K
- JPIおよびANSI管フランジ用 =クラス150、300
| ガスケット厚さ（mm） | 本体内径制作範囲 |
|---|---|
| 3.2（T） | 10～3000 |
| 4.5（V） | 10～1500 |
| 6.4（W） | 300～3400 |
- （）記号は厚さ区分を表す記号です。
- 製作範囲は円形です。
設計資料
フィラー材：バルカホイルテープ
基本形
外輪付
内輪付
内外輪付
使用可能範囲
| 温度（℃） | 圧力（MPa） |
|---|---|
| -270～＋450 | 30.0 |
- 1.温度と圧力は、それぞれ個別の使用限界を表す。
- 2.上記温度範囲は、フープおよび内・外輪の材質によって異なる。
設計基準
| ガスケット係数”m” | 最小設計締付圧力"y" （N/mm2） | 推奨締付面圧 （Mpa）液体 | 推奨締付面圧 （Mpa）ガス |
|---|---|---|---|
| 3.0 | 68.9 | 30.0 | 50.0 |
推奨締付面圧は流体圧力は考慮せず、一般的な条件で必要な締付面圧であり、ガスケットの接触面積についての面圧。
性能・試験情報
流体別使用可能範囲
使用可能範囲
表記内容
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,674円 ( 2,941円 ) | 5日目 |
2,674円 ( 2,941円 ) | 在庫品1日目当日出荷可能 |
2,904円 ( 3,194円 ) | 5日目 |
3,004円 ( 3,304円 ) | 5日目 |
3,386円 ( 3,725円 ) | 5日目 |
3,386円 ( 3,725円 ) | 5日目 |
3,466円 ( 3,813円 ) | 在庫品1日目当日出荷可能 |
4,300円 ( 4,730円 ) | 5日目 |
4,715円 ( 5,187円 ) | 5日目 |
6,540円 ( 7,194円 ) | 5日目 |
7,400円 ( 8,140円 ) | 5日目 |
8,729円 ( 9,602円 ) | 5日目 |
9,629円 ( 10,592円 ) | 5日目 |
13,142円 ( 14,456円 ) | 5日目 |
13,657円 ( 15,023円 ) | 5日目 |
4,715円 ( 5,187円 ) | 5日目 |
7,070円 ( 7,777円 ) | 5日目 |
7,457円 ( 8,203円 ) | 5日目 |
9,771円 ( 10,748円 ) | 5日目 |
11,985円 ( 13,184円 ) | 5日目 |
14,586円 ( 16,045円 ) | 5日目 |
17,200円 ( 18,920円 ) | 5日目 |
3,386円 ( 3,725円 ) | 5日目 |
3,144円 ( 3,458円 ) | 5日目 |
2,644円 ( 2,908円 ) | 5日目 |
2,894円 ( 3,183円 ) | 5日目 |
4,385円 ( 4,824円 ) | 5日目 |
3,884円 ( 4,272円 ) | 5日目 |
2,664円 ( 2,930円 ) | 5日目 |
4,971円 ( 5,468円 ) | 5日目 |
7,430円 ( 8,173円 ) | 5日目 |
7,957円 ( 8,753円 ) | 5日目 |
9,000円 ( 9,900円 ) | 5日目 |
11,843円 ( 13,027円 ) | 5日目 |
14,386円 ( 15,825円 ) | 5日目 |
18,228円 ( 20,051円 ) | 5日目 |
3,466円 ( 3,813円 ) | 5日目 |
3,286円 ( 3,615円 ) | 5日目 |
2,664円 ( 2,930円 ) | 5日目 |
2,994円 ( 3,293円 ) | 5日目 |
4,572円 ( 5,029円 ) | 8日目 |
3,886円 ( 4,275円 ) | 5日目 |
2,804円 ( 3,084円 ) | 5日目 |
6,271円 ( 6,898円 ) | 8日目 |
7,043円 ( 7,747円 ) | 5日目 |
8,472円 ( 9,319円 ) | 5日目 |
10,314円 ( 11,345円 ) | 5日目 |
13,086円 ( 14,395円 ) | 5日目 |
16,128円 ( 17,741円 ) | 5日目 |
18,557円 ( 20,413円 ) | 5日目 |
2,115円 ( 2,327円 ) | 5日目 |
2,115円 ( 2,327円 ) | 5日目 |
2,290円 ( 2,519円 ) | 5日目 |
2,364円 ( 2,600円 ) | 5日目 |
2,644円 ( 2,908円 ) | 5日目 |
2,644円 ( 2,908円 ) | 5日目 |
2,854円 ( 3,139円 ) | 5日目 |
3,606円 ( 3,967円 ) | 5日目 |
4,028円 ( 4,431円 ) | 5日目 |
4,886円 ( 5,375円 ) | 5日目 |
詳細情報
基本情報
耐放射線性に優れたJIS／JPI 規格用のうず巻形ガスケット。
【特長】
・バルカホイル（膨張黒鉛）をフィラー材として用い、内外輪を取り付けたタイプ
・内外輪付ガスケットの外輪はガスケットの補強と締付量を規制する目安として役立つ
・内外輪付は平面座フランジに装着できるもっとも信頼性の高い高温・高圧用
・気密性に優れているため、ガス体や真空シール性能が大幅に向上
・熱サイクルや圧力サイクルに対して優れた追従性を有するので、増締めが少なくてすむ
・耐放射線性に優れる
【用途】
・特に高温・高圧の蒸気、熱媒油に最適。極低温用にも最適
