スチール製ローラコンベヤ RZシリーズ（RZ-7642N）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：6 日目

塗装レスフレームのスチール製ローラコンベヤ。【特長】・φ76.3（ローラ径76...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
76.3
ローラ当たりの強度 (kg)
918
フレーム種類
ストレート
ローラ強度 (N/1本)
::9000
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
ZAMメッキ
用途
軽搬送小物用 / 重荷重 / 中荷重
ローラ表面処理
なし
ローラ肉厚 (mm)
4.2
機高 (mm)
100

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

未確定：候補が19型番あります。

商品仕様
型番リスト
詳細情報

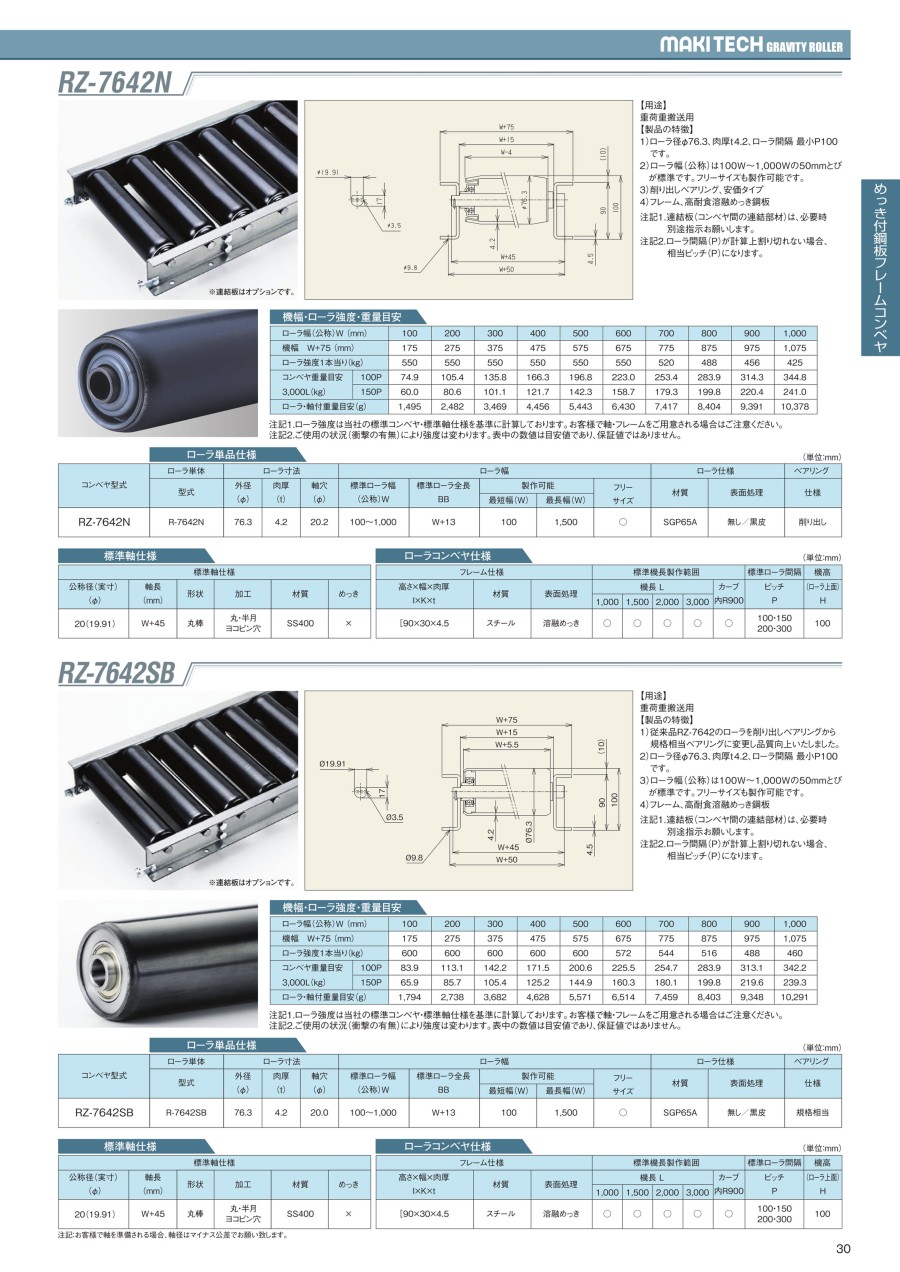

カタログ

商品仕様

外形図

製品仕様

※連結金具はオプションです。

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅 W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		550	550	550	550	550	550	520	488	456	425
コンベヤ重量目安 3,000L（kg）	100P	74.9	105.4	135.8	166.3	196.8	223	253.4	283.9	314.3	344.8
コンベヤ重量目安 3,000L（kg）	150P	60.0	80.6	101.1	121.7	142.3	158.7	179.3	199.8	220.4	241.0
ローラ・軸付重量目安（g）		1,495	2,482	3,469	4,456	5,443	6,430	7,417	8,404	9,391	10,378

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
RZ-7642N	R-7642N	76.3	4.2	20.2	100～1,000	W+13	100	1,500	○	SGP65A	無し／黒皮	削り出し

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長 L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
［90×30×4.5	スチール	溶融めっき	○	○	○	○	○	100・150 200・300	100

標準軸仕様

公称径（実寸）（φ）	軸長（mm）	形状	加工	材質	めっき
20（19.91）	W+45	丸棒	丸・半月ヨコピン穴	SS400	×

型番リスト

表示件数

型番

RZ-7642N-[500-3000/10]L-[100-1000/50]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[101-149/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[151-199/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[201-249/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[251-299/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[301-349/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[351-399/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[401-449/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[451-499/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[501-549/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[551-599/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[601-649/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[651-699/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[701-749/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[751-799/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[801-849/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[851-899/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[901-949/1]W-[100,150,200,300]P

RZ-7642N-[500-3000/10]L-[951-999/1]W-[100,150,200,300]P

ローラ幅

(mm)

機長 L

(mm)

ローラピッチ

(mm)

最小発注数量

100 ～ 1000	500 ～ 3000	100 ～ 300	1個
101 ～ 149	500 ～ 3000	100 ～ 300	1個
151 ～ 199	500 ～ 3000	100 ～ 300	1個
201 ～ 249	500 ～ 3000	100 ～ 300	1個
251 ～ 299	500 ～ 3000	100 ～ 300	1個
301 ～ 349	500 ～ 3000	100 ～ 300	1個
351 ～ 399	500 ～ 3000	100 ～ 300	1個
401 ～ 449	500 ～ 3000	100 ～ 300	1個
451 ～ 499	500 ～ 3000	100 ～ 300	1個
501 ～ 549	500 ～ 3000	100 ～ 300	1個
551 ～ 599	500 ～ 3000	100 ～ 300	1個
601 ～ 649	500 ～ 3000	100 ～ 300	1個
651 ～ 699	500 ～ 3000	100 ～ 300	1個
701 ～ 749	500 ～ 3000	100 ～ 300	1個
751 ～ 799	500 ～ 3000	100 ～ 300	1個
801 ～ 849	500 ～ 3000	100 ～ 300	1個
851 ～ 899	500 ～ 3000	100 ～ 300	1個
901 ～ 949	500 ～ 3000	100 ～ 300	1個
951 ～ 999	500 ～ 3000	100 ～ 300	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

塗装レスフレームのスチール製ローラコンベヤ。
【特長】
・φ76.3（ローラ径76.3mm）、肉厚t4.2mm、ローラ間隔最小P100。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・フリーサイズも製作可能。
・削り出しベアリング、安価タイプ。
・フレーム、高耐食溶融めっき鋼板。
【用途】
・重荷重搬送用。

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-7642N）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
RZシリーズコンベヤ用脚 2Z型スタンド（スチール製）
本製品に対応しているスチール製ローラコンベヤ用のスタンドです。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
RZシリーズコンベヤ用脚 AL-2B型スタンド（アルミ製）
本製品に対応しているアルミ製ローラコンベヤ用のスタンドです。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
