スチール製ローラコンベヤ RZシリーズ（RZ-7638N）
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

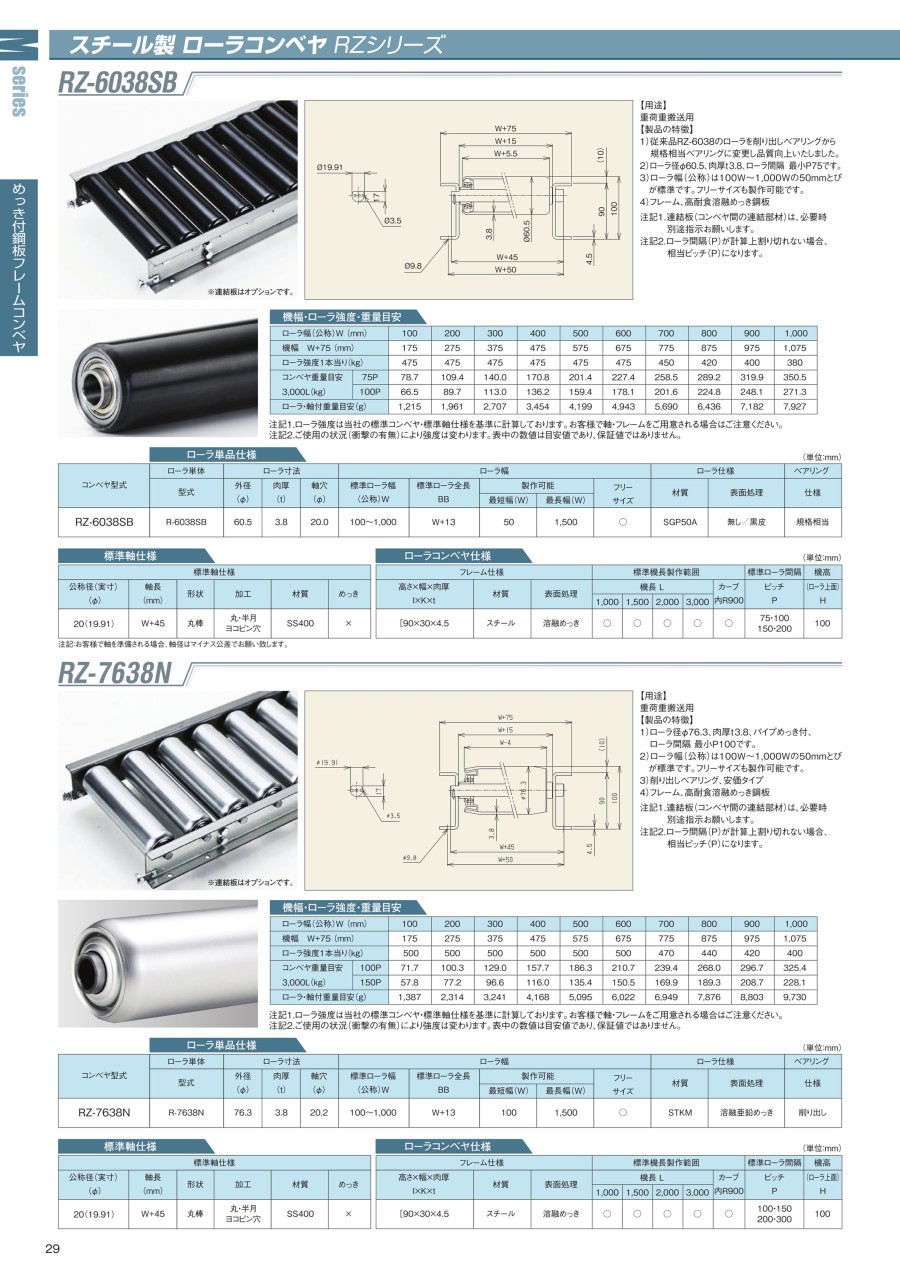

外形図
製品仕様
※連結金具はオプションです。
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 500 | 500 | 500 | 500 | 500 | 500 | 470 | 440 | 420 | 400 | |
| コンベヤ重量目安 3,000L（kg） | 100P | 71.7 | 100.3 | 129.0 | 157.7 | 186.3 | 210.7 | 239.4 | 268.0 | 296.7 | 325.4 |
| 150P | 57.8 | 77.2 | 96.6 | 116.0 | 135.4 | 150.5 | 169.9 | 189.3 | 208.7 | 228.1 | |
| ローラ・軸付重量目安（g） | 1,387 | 2,314 | 3,241 | 4,168 | 5,095 | 6,022 | 6,949 | 7,876 | 8,803 | 9,730 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RZ-7638N | R-7638N | 76.3 | 3.8 | 20.2 | 100～1,000 | W+13 | 100 | 1.500 | ○ | STKM | 溶融亜鉛めっき | 削り出し |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長 L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［90×30×4.5 | スチール | 溶融めっき | ○ | ○ | ○ | ○ | ○ | 100・150 200・300 | 100 |
標準軸仕様
| 公称径（実寸）（φ） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 20（19.91） | W+45 | 丸棒 | 丸・半月 ヨコピン穴 | SS400 | × |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
塗装レスフレームのスチール製ローラコンベヤ。
【特長】
・φ76.3（ローラ径76.3mm）、肉厚t3.8mm、パイプめっき付、ローラ間隔最小P100。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・フリーサイズも製作可能。
・削り出しベアリング、安価タイプ。
・フレーム、高耐食溶融めっき鋼板。
【用途】
・重荷重搬送用。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
