マキテック

スチール製ローラコンベヤ RZシリーズ（RZ-6023）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

塗装レスフレームのスチール製ローラコンベヤ。【特長】・φ60.5（ローラ径60...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
60.5
ローラ当たりの強度 (kg)
306
フレーム種類
ストレート
ローラ強度 (N/1本)
::3000
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
ZAMメッキ
用途
軽搬送小物用 / 中荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
2.3
機高 (mm)
101.7

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

型番:

RZ-6023-[500-3000/10]L-[100-1000/50]W-[75,100,150,200]P

解除

RZ-6023-[500-3000/10]L-[100-1000/50]W-[75,100,150,200]Pの仕様・寸法情報

種類

ローラ

ローラ種類

ストレート

ローラ材質

[スチール] スチール

ローラ外径(mm)

60.5

ローラ幅(mm)

100 ～ 1000

ローラ当たりの強度(kg)

306

フレーム種類

ストレート

ローラ強度(N/1本)

～3000

仕様

標準

機長 L(mm)

500 ～ 3000

種類

本体

フレーム材質

スチール

フレーム表面処理

ZAMメッキ

用途

中荷重 / 軽搬送小物用

ローラ表面処理

溶融亜鉛メッキ

ローラ肉厚(mm)

2.3

機高(mm)

101.7

ローラピッチ(mm)

75 ～ 200

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

製品仕様

※連結金具はオプションです。

機幅・ローラ強度・重量目安

ローラ幅（公称） W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅 W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		376	345	293	250	200	158	143	117	100	93
コンベヤ重量目安3,000L（kg）	75P	44.5	60.6	76.8	92.9	109.0	121.0	137.1	153.3	169.4	185.6
コンベヤ重量目安3,000L（kg）	100P	39.0	51.4	63.7	76.0	88.3	96.4	108.7	121.1	133.3	145.7
ローラ・軸付重量目安（g）		546	928	1,310	1,693	2,075	2,458	2,840	3,223	3,605	3,988

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
RZ-6023	R-6023	60.5	2.3	15.2	100～1,000	W+13	100	1,000	50とび	STKM	溶融亜鉛めっき	削り出し

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
［90×30×3.2	スチール	溶融めっき	○	○	○	○	○	75・100・150・200	101.7

標準軸仕様

公称径（実寸）（φ） ×肉厚（t）	軸長（mm）	形状	加工	材質	めっき
15（14.9）×1.6	W+40	パイプ	丸・半月ヨコピン穴	STKM11A	×

型番リスト

表示件数

型番

RZ-6023-[500-3000/10]L-[100-1000/50]W-[75,100,150,200]P

ローラ幅

(mm)

機長 L

(mm)

ローラピッチ

(mm)

最小発注数量

100 ～ 1000

500 ～ 3000

75 ～ 200

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

5日目

詳細情報

基本情報

基本情報

塗装レスフレームのスチール製ローラコンベヤ。
【特長】
・φ60.5（ローラ径60.5mm）、肉厚t2.3mm、ローラ間隔最小P75。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・削り出しベアリング、高品質。
・フレーム、高耐食溶融めっき鋼板。
【用途】
・中重荷重搬送用。

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

コンベヤの設計・選定でお困りの方はこちら。

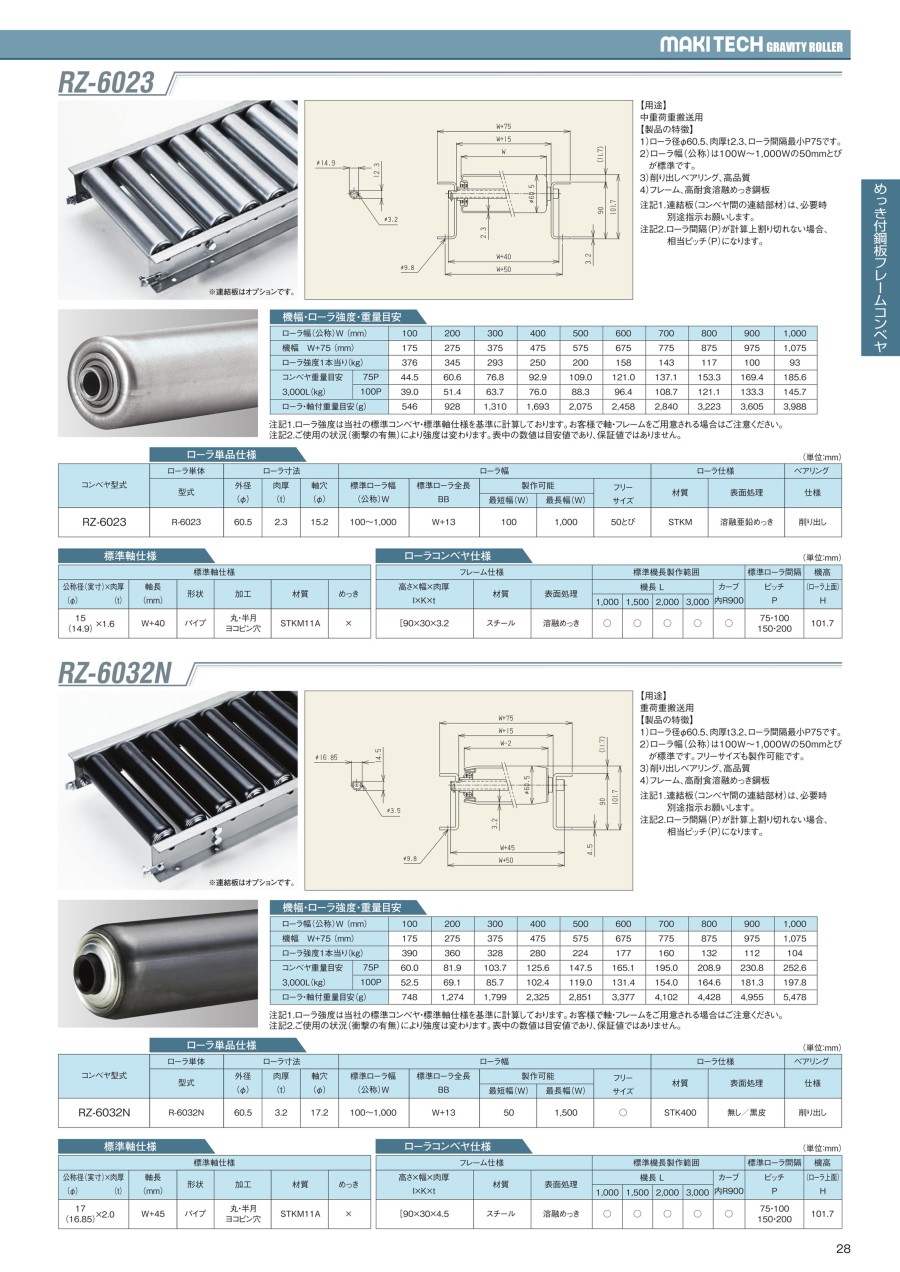

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-6023）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
RZシリーズコンベヤ用脚 2Z型スタンド（スチール製）
本製品に対応しているスチール製ローラコンベヤ用のスタンドです。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
RZシリーズコンベヤ用脚 AL-2B型スタンド（アルミ製）
本製品に対応しているアルミ製ローラコンベヤ用のスタンドです。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
