スチール製ローラコンベヤ RZシリーズ（RZ-5726）
![スチール製ローラコンベヤ RZシリーズ（RZ-5726） RZ-5726-[500-3000/10]L-[100-1000/50]W-[75,100,150,200]P](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005137876/rz-5726_20230801115837.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RZ-5726-[500-3000/10]L-[100-1000/50]W-[75,100,150,200]Pの仕様・寸法情報
種類
ローラ
ローラ 種類
ストレート
ローラ材質
[スチール] スチール
ローラ外径(mm)
57.2
ローラ幅(mm)
100 ～ 1000
ローラ当たりの強度(kg)
104～390
フレーム 種類
ストレート
ローラ強度(N/1本)
～9000
仕様
標準
機長 L(mm)
500 ～ 3000
種類
本体
フレーム材質
スチール
フレーム表面処理
ZAMメッキ
用途
中荷重 / 軽搬送小物用 / 重荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚(mm)
2.6
機高(mm)
100
ローラピッチ(mm)
75 ～ 200
商品仕様

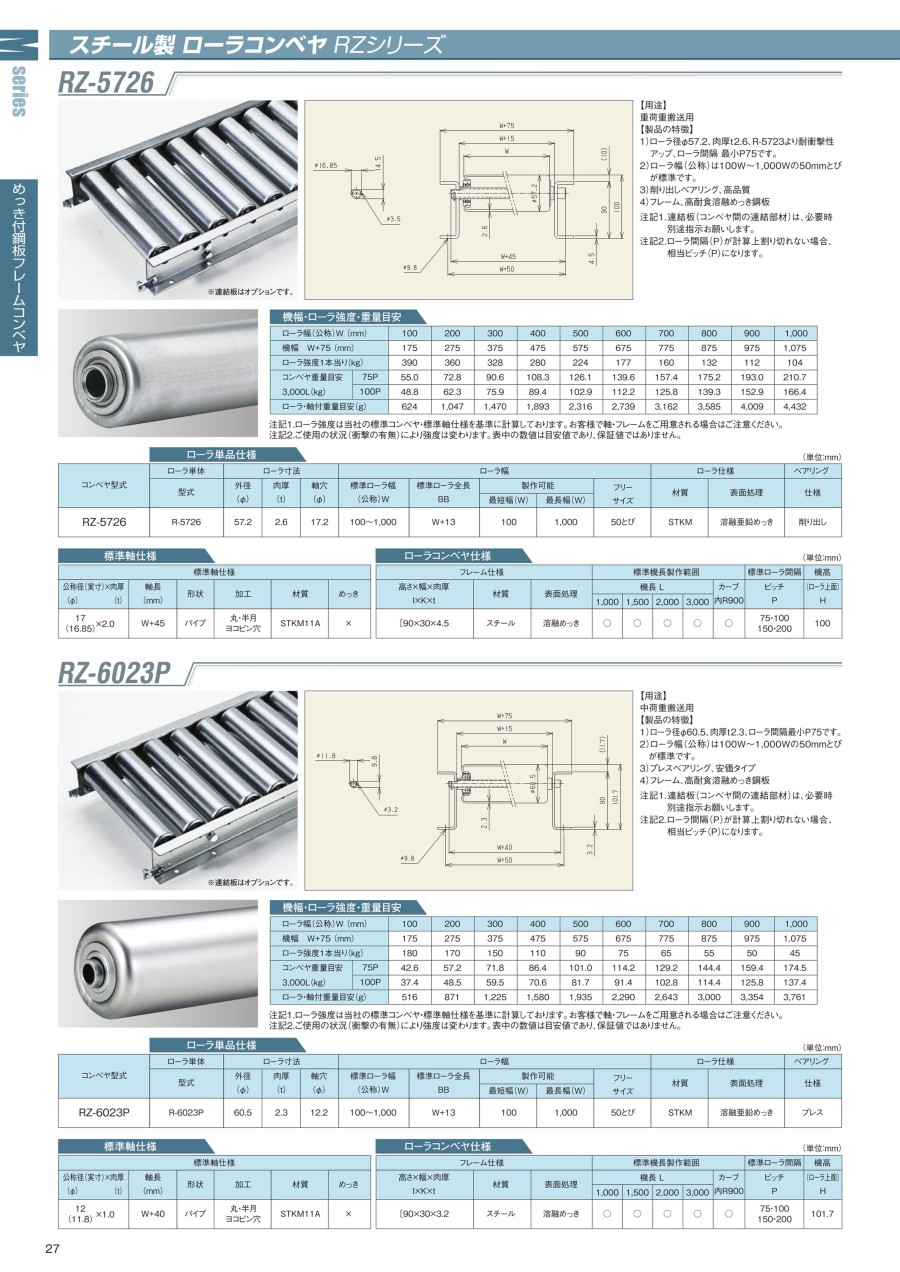

外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 390 | 360 | 328 | 280 | 224 | 177 | 160 | 132 | 112 | 104 | |
| コンベヤ重量目安 3,000L（kg） | 75P | 55.0 | 72.8 | 90.6 | 108.3 | 126.1 | 139.6 | 157.4 | 175.2 | 193.0 | 210.7 |
| 100P | 48.8 | 62.3 | 75.9 | 89.4 | 102.9 | 112.2 | 125.8 | 139.3 | 152.9 | 166.4 | |
| ローラ・軸付重量目安（g） | 624 | 1,047 | 1,470 | 1,893 | 2,316 | 2,739 | 3,162 | 3,585 | 4,009 | 4,432 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RZ-5726 | R-5726 | 57.2 | 2.6 | 17.2 | 100～1,000 | W+13 | 100 | 1,000 | 50とび | STKM | 溶融亜鉛めっき | 削り出し |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［90×30×4.5 | スチール | 溶融めっき | ○ | ○ | ○ | ○ | ○ | 75・100・150・200 | 100 |
標準軸仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 17（16.85）×2.0 | W+45 | パイプ | 丸・半月／ヨコピン穴 | STKM | × |
詳細情報
基本情報
塗装レスフレームのスチール製ローラコンベヤ。
【特長】
・φ57.2（ローラ径57.2mm）、肉厚t2.6mm、R-5723より耐衝撃性アップ、ローラ間隔最小P75。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・削り出しベアリング、高品質。
・フレーム高耐食溶融めっき鋼板。
【用途】
・重荷重搬送用。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
