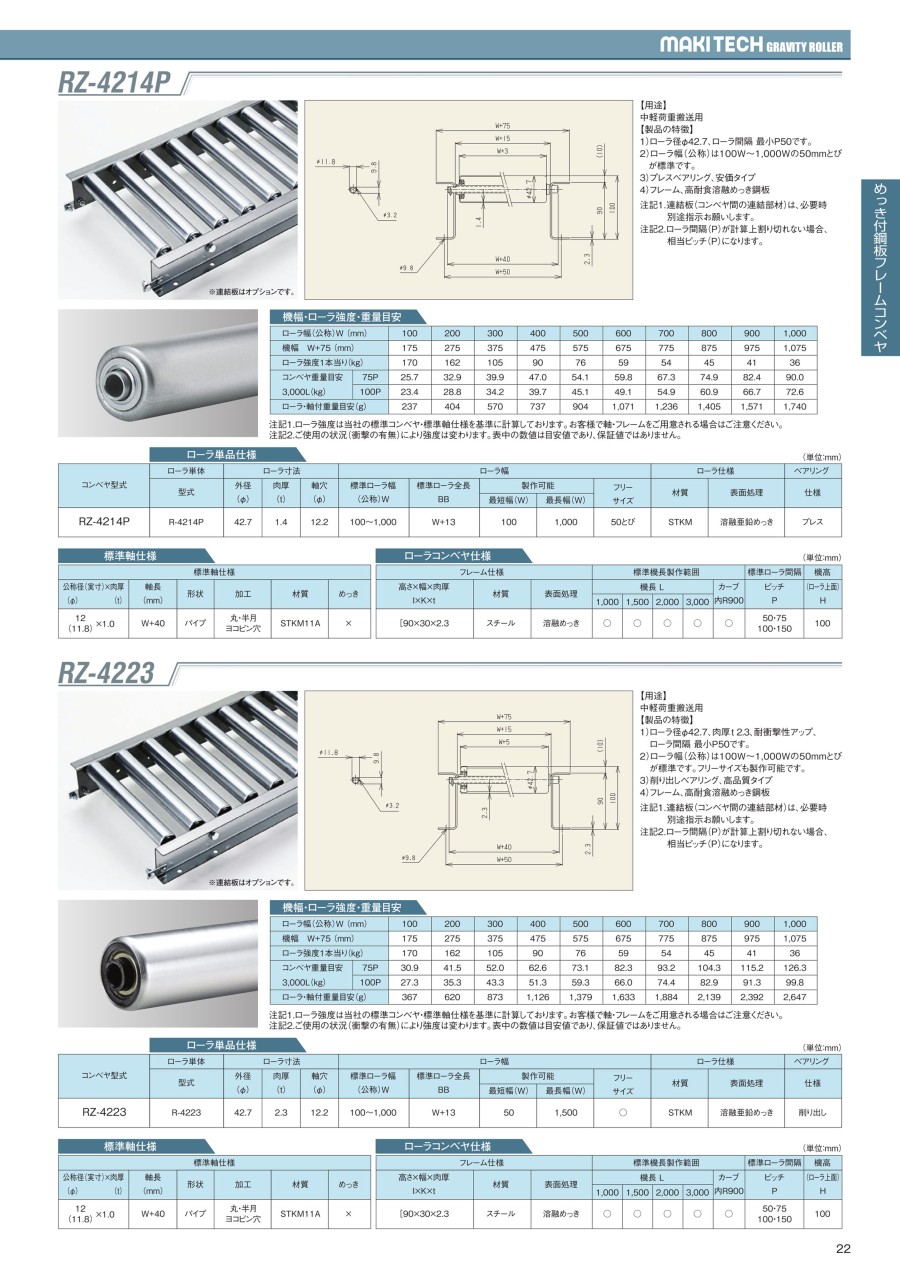

スチール製ローラコンベヤ RZシリーズ（RZ-4223）
![スチール製ローラコンベヤ RZシリーズ（RZ-4223） RZ-4223-[500-3000/10]L-[100-1000/50]W-[50,75,100,150]P](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005137786/rz-4223_20230801115837.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RZ-4223-[500-3000/10]L-[100-1000/50]W-[50,75,100,150]Pの仕様・寸法情報
種類
ローラ
ローラ 種類
ストレート
ローラ材質
[スチール] スチール
ローラ外径(mm)
42.7
ローラ幅(mm)
100 ～ 1000
ローラ当たりの強度(kg)
122
フレーム 種類
ストレート
ローラ強度(N/1本)
～1200
仕様
標準
機長 L(mm)
500 ～ 3000
種類
本体
フレーム材質
スチール
フレーム表面処理
ZAMメッキ
用途
中荷重 / 軽搬送小物用
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚(mm)
2.3
機高(mm)
100
ローラピッチ(mm)
50 ～ 150
商品仕様
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 170 | 162 | 105 | 90 | 76 | 59 | 54 | 45 | 41 | 36 | |
| コンベヤ重量目安 3,000L（kg） | 75P | 30.9 | 41.5 | 52.0 | 62.6 | 73.1 | 82.3 | 93.2 | 104.3 | 115.2 | 126.3 |
| 100P | 27.3 | 35.3 | 43.3 | 51.3 | 59.3 | 66.0 | 74.4 | 82.9 | 91.3 | 99.8 | |
| ローラ・軸付重量目安（g） | 367 | 620 | 873 | 1,126 | 1,379 | 1,633 | 1,884 | 2,139 | 2,392 | 2,647 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RZ-4223 | R-4223 | 42.7 | 2.3 | 12.2 | 100～1,000 | W+13 | 50 | 1,500 | ○ | STKM | 溶融亜鉛めっき | 削り出し |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［90×30×2.3 | スチール | 溶融めっき | ○ | ○ | ○ | ○ | ○ | 50・75・100・150 | 100 |
標準軸仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×1.0 | W+40 | パイプ | 丸・半月／ヨコピン穴 | STKM11A | × |
詳細情報
基本情報
塗装レスフレームのスチール製ローラコンベヤ。
【特長】
・φ42.7（ローラ径42.7mm）、肉厚t2.3mmで耐衝撃性アップ、ローラ間隔最小P50。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・フリーサイズも製作可能。
・削り出しベアリング、高品質タイプ。
・フレーム高耐食溶融めっき鋼板。
【用途】
・中軽荷重搬送用。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
