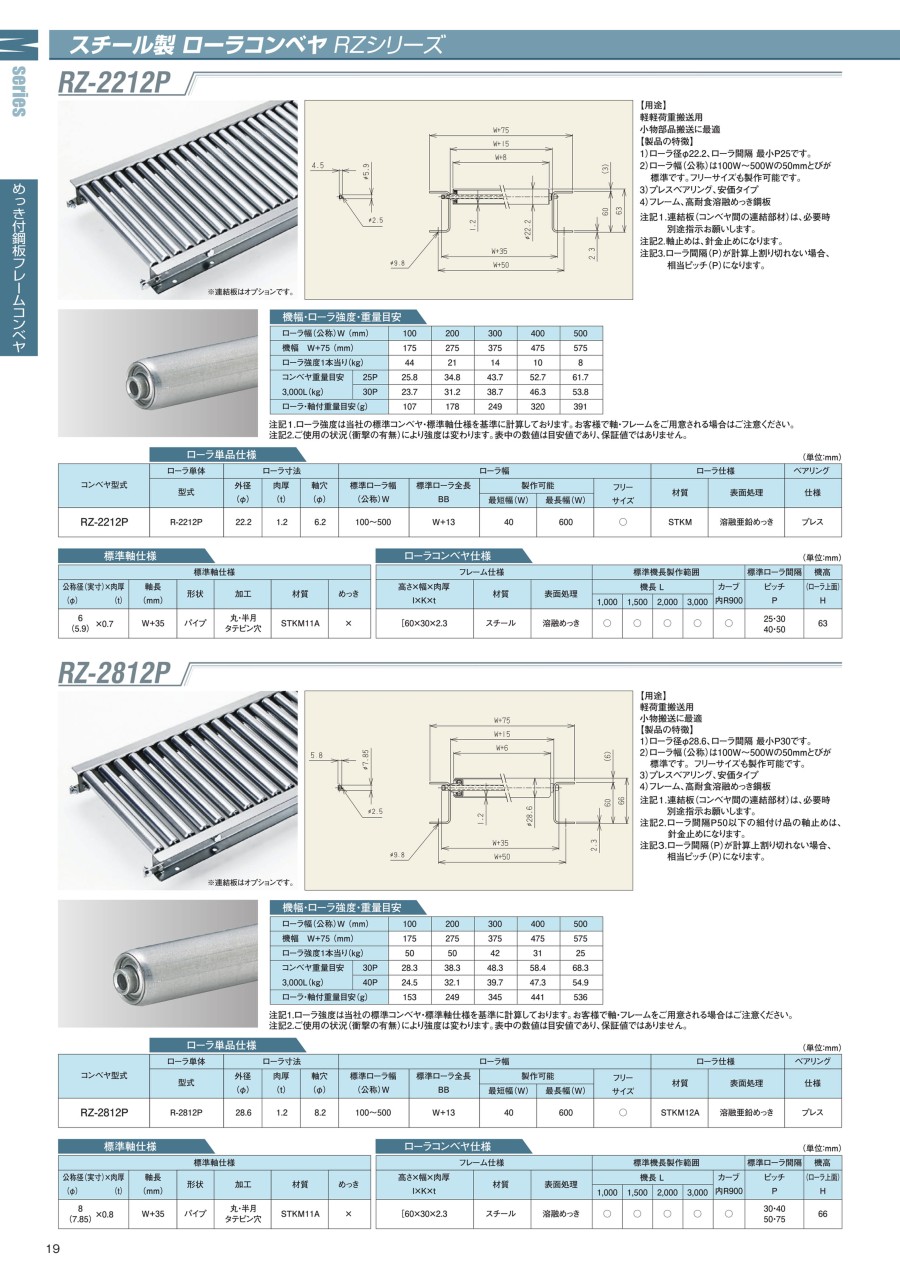

スチール製ローラコンベヤ RZシリーズ（RZ-2212P）
- 通常単価(税別)
- -
- 税込単価
- -
塗装レスフレームのスチール製ローラコンベヤ。【特長】・φ22.2（ローラ径22...
詳細情報を確認する未確定：候補が9型番あります。
商品仕様
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | |
| ローラ強度1本当り（kg） | 44 | 21 | 14 | 10 | 8 | |
| コンベヤ重量目安 3,000L（kg） | 25P | 25.8 | 34.8 | 43.7 | 52.7 | 61.7 |
| 30P | 23.7 | 31.2 | 38.7 | 46.3 | 53.8 | |
| ローラ・軸付重量目安（g） | 107 | 178 | 249 | 320 | 391 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RZ-2212P | R-2212P | 22.2 | 1.2 | 6.2 | 100～500 | W+13 | 40 | 600 | ○ | STKM | 溶融亜鉛めっき | プレス |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［60×30×2.3 | スチール | 溶融めっき | ○ | ○ | ○ | ○ | ○ | 25・30・40・50 | 63 |
標準軸仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 6（5.9）×0.7 | W+35 | パイプ | 丸・半月／タテピン穴 | STKM11A | × |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
塗装レスフレームのスチール製ローラコンベヤ。
【特長】
・φ22.2（ローラ径22.2mm）、ローラ間隔最小P25。
・ローラ幅（公称）は100～500Wの50mmとびが標準。
・フリーサイズも製作可能。
・プレスベアリング、安価タイプ。
・フレーム高耐食溶融めっき鋼板。
【用途】
・軽荷重搬送用。
・小物部品搬送に最適。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
