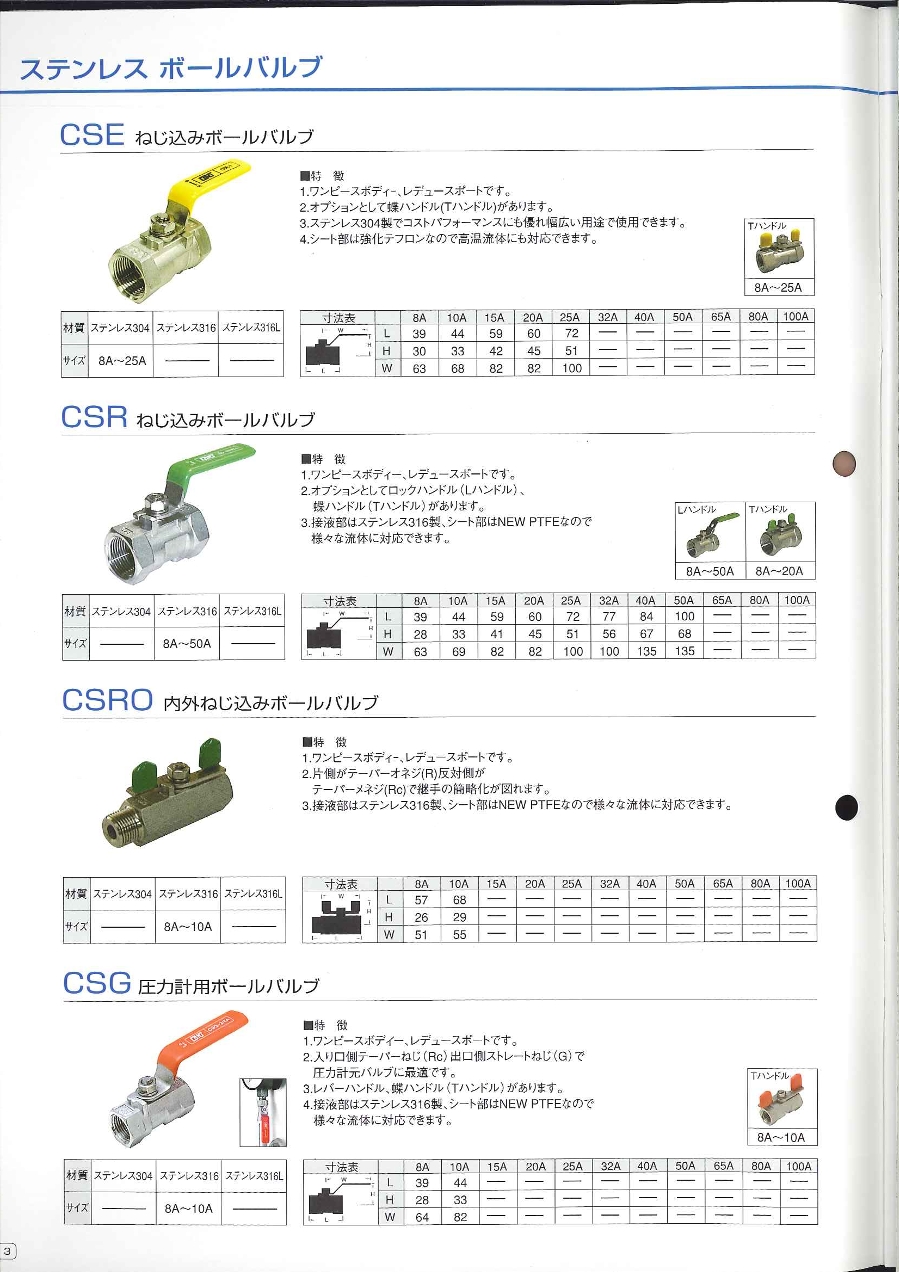

カタログ

通常単価(税別): 2,414円～15,432円

税込単価: 2,655円～16,975円

通常出荷日：在庫品1日目～7日目一部当日出荷可能

【特長】・ワンピースボディー、レデュースポート構造・接液部はステンレス316製、シート部はNEW PT...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
一部寸法がカタログとメーカーHPで異なります。メーカーHPが最新となりますのでリンクご参照ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：3 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ステンレス CSR ねじ込みボールバルブ

CSR ねじ込みボールバルブ

特長

ワンピースボディー、レデュースポート。
レバーハンドル（標準）、蝶ハンドル、ロックハンドル。
接液部はステンレス316製、シート部はNEW PTFE製。

製品仕様

材質	ステンレス316
サイズ	8A	10A	15A	20A	25A	32A	40A	50A
レバーハンドル（標準）	●	●	●	●	●	●	●	●
蝶ハンドル	●	●	●	●	●	-	-	-
ロックハンドル	-	●	●	●	●	●	●	●

寸法図

サイズ	8A	10A	15A	20A	25A	32A	40A	50A
L	39	44	59	60	72	77	84	100
H	28	32	42	45	50	55	67	73
W	64	70	82	82	102	102	135	135

ロックハンドル・蝶ハンドル

開発秘話

304では対応できない腐食性の高い流体にも対応できるよう316材質で開発いたしました。

型番リスト

表示件数

型番

配管ねじの呼び

制御側配管ねじの呼び

ハンドル形状

長さ L

(mm)

高さ H

(mm)

寸法 W

(mm)

RoHS2（10物質）?

最小発注数量

1/4B(8A)	1/4B(8A)	レバー(標準)	39	28	64	非対応	1個
1/4B(8A)	1/4B(8A)	蝶ハンドル	39	28	64	対応	1個
3/8B(10A)	3/8B(10A)	レバー(標準)	44	32	70	非対応	1個
3/8B(10A)	3/8B(10A)	[その他] ロックハンドル	44	32	70	非対応	1個
3/8B(10A)	3/8B(10A)	蝶ハンドル	44	32	70	対応	1個
1/2B(15A)	1/2B(15A)	レバー(標準)	59	42	82	非対応	1個
1/2B(15A)	1/2B(15A)	[その他] ロックハンドル	59	42	82	対応	1個
1/2B(15A)	1/2B(15A)	蝶ハンドル	59	42	82	対応	1個
3/4B(20A)	3/4B(20A)	レバー(標準)	60	45	82	非対応	1個
3/4B(20A)	3/4B(20A)	[その他] ロックハンドル	60	45	82	対応	1個
3/4B(20A)	3/4B(20A)	蝶ハンドル	60	45	82	対応	1個
1B(25A)	1B(25A)	レバー(標準)	72	50	102	非対応	1個
1B(25A)	1B(25A)	[その他] ロックハンドル	72	50	102	対応	1個
1B(25A)	1B(25A)	蝶ハンドル	72	50	102	非対応	1個
1 1/4B(32A)	1 1/4B(32A)	レバー(標準)	77	55	102	非対応	1個
1 1/4B(32A)	1 1/4B(32A)	[その他] ロックハンドル	77	55	102	対応	1個
1 1/2B(40A)	1 1/2B(40A)	レバー(標準)	84	67	135	非対応	1個
1 1/2B(40A)	1 1/2B(40A)	[その他] ロックハンドル	84	67	135	対応	1個
2B(50A)	2B(50A)	レバー(標準)	100	73	135	非対応	1個
2B(50A)	2B(50A)	[その他] ロックハンドル	100	73	135	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,414円 ( 2,655円 )	6日目
3,610円 ( 3,971円 )	在庫品1日目当日出荷可能
2,502円 ( 2,752円 )	6日目
2,934円 ( 3,227円 )	6日目
3,777円 ( 4,155円 )	6日目
2,846円 ( 3,131円 )	6日目
5,275円 ( 5,803円 )	5日目
4,033円 ( 4,436円 )	6日目
3,110円 ( 3,421円 )	6日目
6,003円 ( 6,603円 )	5日目
4,550円 ( 5,005円 )	在庫品1日目当日出荷可能
3,945円 ( 4,340円 )	6日目
6,765円 ( 7,442円 )	7日目
4,006円 ( 4,407円 )	6日目
6,918円 ( 7,610円 )	6日目
8,538円 ( 9,392円 )	5日目
8,453円 ( 9,298円 )	6日目
15,432円 ( 16,975円 )	5日目
11,951円 ( 13,146円 )	6日目
14,392円 ( 15,831円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・ワンピースボディー、レデュースポート構造
・接液部はステンレス316製、シート部はNEW PTFE製
【用途】
・様々なステンレス配管用にて使用可能

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
一部寸法がカタログとメーカーHPで異なります。メーカーHPが最新となりますのでリンクご参照ください。
