ステンレス CSJ 10Kフランジボールバルブ
- 通常単価(税別)
- 14,367円～36,315円
- 税込単価
- 15,804円～39,947円
圧力損失の少ないフルポート構造のCSJ 10Kフランジボールバルブ。【特長】・材質は、本体：ステンレス...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ステンレス バルブ CSJ 10Kフランジボールバルブ
製品仕様
| 材質 | ステンレス304、ステンレス316、ステンレス316L | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
| SUSハンドル | ● | ● | ● | ● | ● | ● | ● | ● | ● |
寸法
寸法表
| サイズ | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 |
| H | 85 | 92 | 93 | 98 | 114 | 119 | 150 | 160 | 180 |
| W | 145 | 145 | 165 | 165 | 230 | 230 | 350 | 350 | 450 |
キーロック機構
キーロック機構
帯電防止機構
バルブ開閉時にボールとボールシートの摩擦により 発生した静電気がバルブに帯電しないように設計。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,367円 ( 15,804円 ) | 在庫品1日目当日出荷可能 |
16,739円 ( 18,413円 ) | 在庫品1日目当日出荷可能 |
24,471円 ( 26,918円 ) | 在庫品1日目当日出荷可能 |
36,315円 ( 39,947円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
圧力損失の少ないフルポート構造のCSJ 10Kフランジボールバルブ。
【特長】
・材質は、本体：ステンレス304、316、316L。シート：PTFE
・全開、全閉キーロック機構付・帯電防止機構付・異常昇圧防止孔付。ハンドル固定機能付
・ハンドル部ステム角が正方形のため、ハンドル取付方向が自在
・面間寸法はASME B 16.10 JIS B 2002に準拠
【用途】
・様々なフランジ接続のステンレス配管にて使用

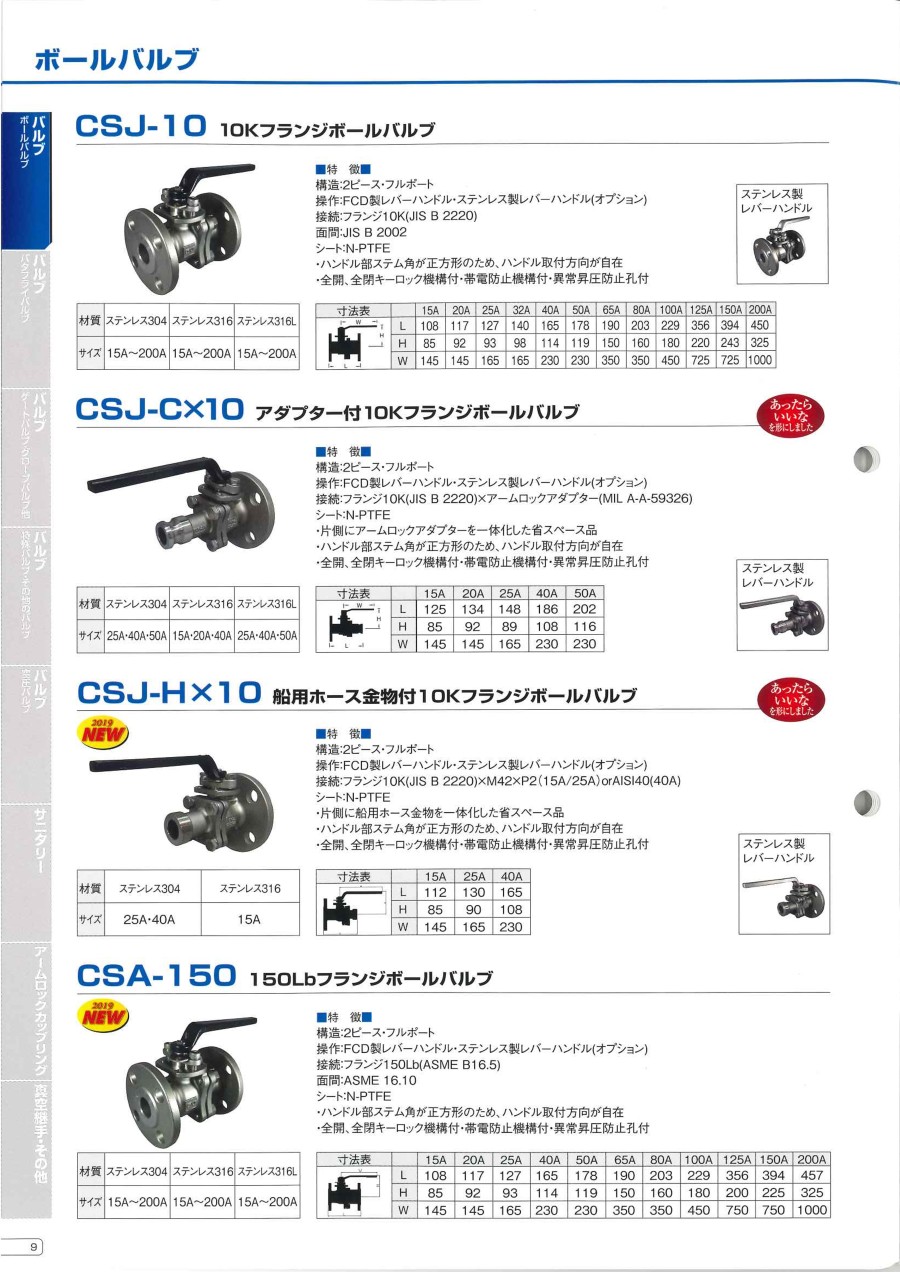

カタログ
