ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ
- 通常単価(税別)
- 15,443円～46,224円
- 税込単価
- 16,987円～50,846円
通常出荷日：3日目
スリーピースボディー、フルポート構造、ハイグランドねじ込みボールバルブ。【特長】・標準ロックハンドルで...
詳細を確認未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブ
- 3ピースボディー、フルポート構造。
- 標準ロックハンドルで安全を確保。
- エンドキャップの交換で接続形状が変更可能。
- グランドを特殊構造にし、グランド部のシール性が良好。
製品仕様
| 材質 | ステンレス316 | |||||
|---|---|---|---|---|---|---|
| サイズ | 8A | 15A | 20A | 25A | 40A | 50A |
寸法図
寸法図
| サイズ | 15A | 20A | 25A | 40A | 50A |
|---|---|---|---|---|---|
| L | 75 | 80 | 90 | 120 | 140 |
| H | 77 | 79 | 95 | 115 | 120 |
| W | 125 | 125 | 152 | 180 | 180 |
開発秘話
食品や飲料、医薬品等の工場では、頻繁にラインのメンテナンス等が行われます。
その際に分解し、洗浄やパーツ交換等を容易に行うことができるようにスリーピース、
つまり3分割できる構造を設計し、開発いたしました。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,443円 ( 16,987円 ) | 3日目 |
18,752円 ( 20,627円 ) | 3日目 |
23,738円 ( 26,112円 ) | 3日目 |
40,123円 ( 44,135円 ) | 3日目 |
46,224円 ( 50,846円 ) | 3日目 |
詳細情報
基本情報
スリーピースボディー、フルポート構造、ハイグランドねじ込みボールバルブ。
【特長】
・標準ロックハンドルで、安全を確保可能。
・エンドキャップの交換で接続形状が変更可能。
・軽量・コンパクト設計のため、配管メンテナンス時の取り外しが簡単。
・グランド部はOリングとグランドパッキンの二重構造のため、シール性が良好。
・グランドを特殊構造にしており、アクチュエーターをヨーク無しで組立可能。
・本体材質はステンレス316。シート材質はPTFE。ねじ込みにて接続。
【用途】
・分解・洗浄など頻繁にメンテナンスを行う配管での使用に最適。

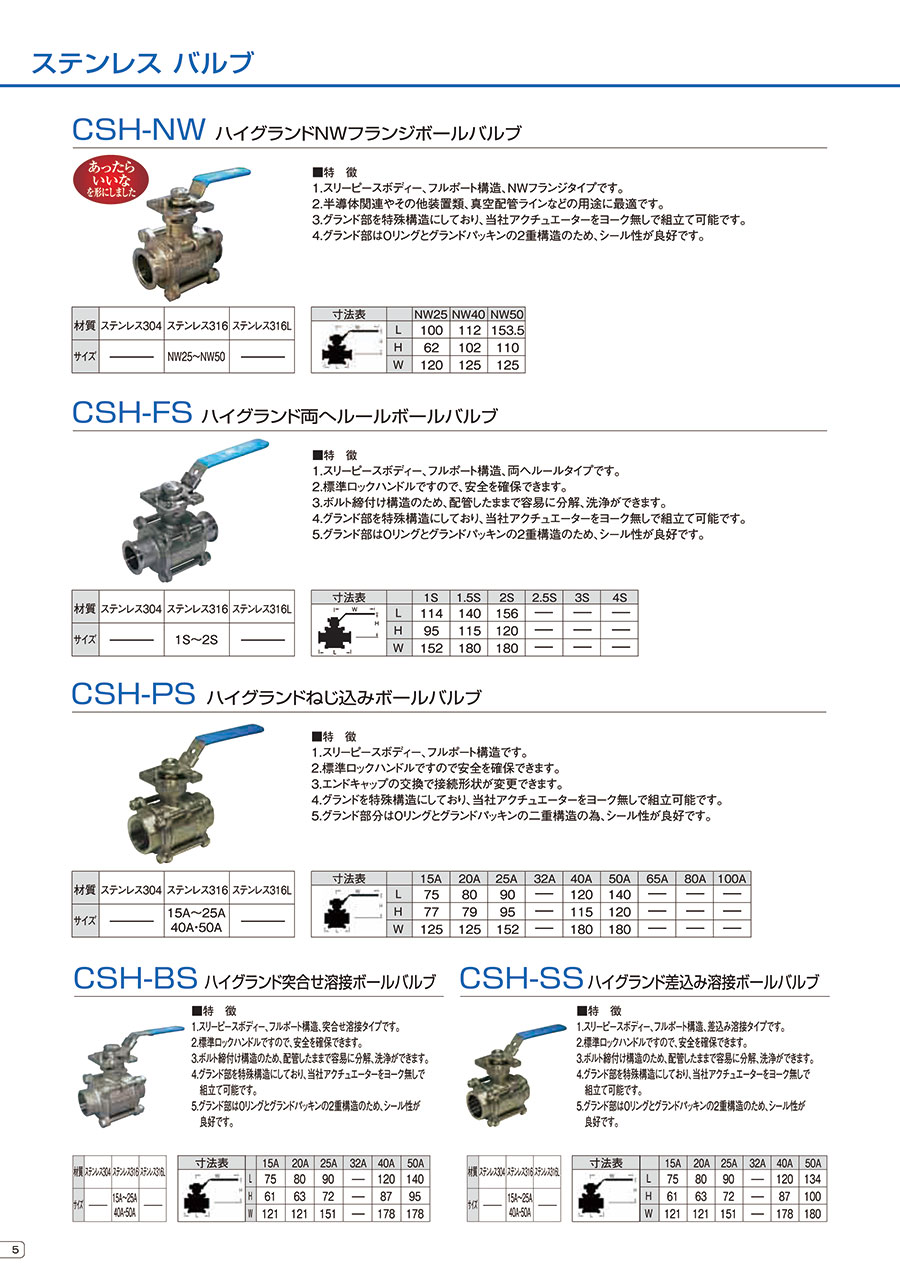

カタログ
ステンレス バルブ CSH-PS ハイグランドねじ込みボールバルブのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグランド部のOリング材質を変更することは可能ですか。
A
シリコン/NBR等に取り換え可能です。
