ステンレスバルブ　真空用 NWフランジボールバルブ

NWフランジボールバルブ

3ピースボディー、フルポート構造。
接続部は、真空用NWフランジ。
サイズは、25・40・50を用意。
※25のみフラットハンドル。
※16は弊社取り扱い無し。
接液部316製、シート部PTFEで耐食性に優れる。

製品仕様

材質	ステンレス316/PTFE
サイズ	NW25	NW40	NW50

寸法

寸法表

サイズ	NW25	NW40	NW50
L	100	112	153.5
H	62	102	112
W	122	127	127

開発秘話

食品や飲料、医薬品等の工場では、頻繁にラインのメンテナンス等が行われます。
その際に分解し、洗浄やパーツ交換等を容易に行うことができるようにスリーピース、つまり3分割できる構造を設計し、開発致しました。
さらに、分割できることでエンドキャップの形状をNWフランジ用も考案し、
半導体関連や真空配管ラインでも使用できるようにラインナップに加えて販売しております。

■グランド部特殊構造により低～中真空に対応！

Ｏリングとグランドパッキンの二重シール構造になっており、加圧、負圧両方に対応可能な構造になっています。

左図：
⑦Ｏリング
⑧グランドパッキン

■真空バルブ効果テスト

●対象：CSH-NWS2-25 1pcs
　　　　　CSH-NWS2-40 1pcs
　　　　　CSH-NWS2-50 1pcs
仕様：
使用圧力範囲、6x10⁵~10^-5Pa
リークレート、1x10^-7Pa・m³/sec

●試験機器：島津エミット㈱製　ヘリウムリークディテクタ

●試験内容：真空圧1x10^-9　　Paの条件でヘリウムリーク試験（スプレー法）を行った。

→【試験結果】　CSH-NWS2-25 1pcs　1.3ｘ10^-9　Pa・m³　/sec　からリークレート変化なし
　　　　　　　　　　　CSH-NWS2-40 1pcs　5.8ｘ10^-9　Pa・m³　/sec　からリークレート変化なし
　　　　　　　　　　　CSH-NWS2-50 1pcs　1.6ｘ10^-9　Pa・m³　/sec　からリークレート変化なし

特長

3ピースフルポート構造

禁油処理可能

NWフランジの閉止用: サニタリー継手特殊部品
NW-B 真空用NWブランクフランジ

NWフランジ配管用クランプ ボルト・ナットを不要としたワンタッチ接続: サニタリー継手特殊部品
NW-C 真空用クランプジ

オス・メス無しの完全対称形フランジ 取り外しがクランプで、脱着が容易な 真空管用継手: サニタリー継手特殊部品
NW-F 真空用NWフランジ

型番リスト

表示件数

型番

CSH-NWS2-25-L

CSH-NWS2-40-L

CSH-NWS2-50-L

フランジ呼び	RoHS?	最小発注数量

25	10	1個
40	10	1個
50	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,859円 ( 25,145円 )	在庫品1日目当日出荷可能
38,975円 ( 42,873円 )	在庫品1日目当日出荷可能
57,372円 ( 63,109円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

アクチュエーターをヨーク無しで組み立て可能にする真空バルブ。
【特長】
・グランド部が特殊構造にしており、アクチュエーターをヨーク無しで組立て可能です。
・グランド部はOリングとグランドパッキンの2重構造のため、シール性が良好です。
・軽量・コンパクト設計のため、配管・メンテナンス時の取り外しが簡単。
・フラットハンドル。
・スリーピースボディー、フルポート構造、NWフランジタイプです。
【用途】
・半導体関連やその他装置類、真空配管ラインなどの用途に最適です。

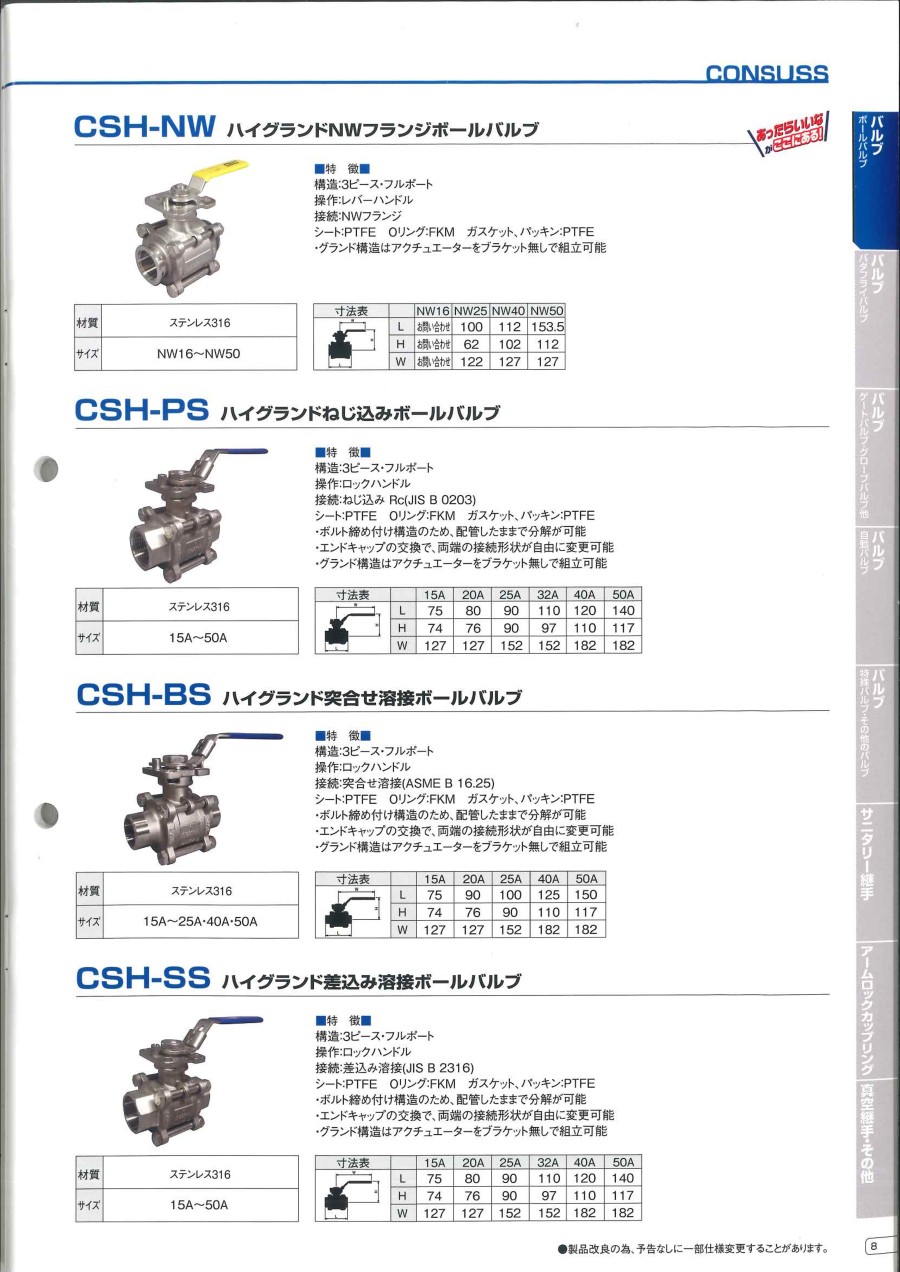

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
