阪上製作所

MDHコイルスクレーパ

カタログ

通常単価(税別): 949円～6,898円

税込単価: 1,044円～7,588円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・コイル状の金属スクレーパです。・ロッド表面に付着した溶接スパッタ切粉、着氷などを除去し、パッ...

よく一緒に見られています

阪上製作所

通常出荷日：在庫品1日目

よく一緒に見られています

阪上製作所

通常出荷日：在庫品1日目

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

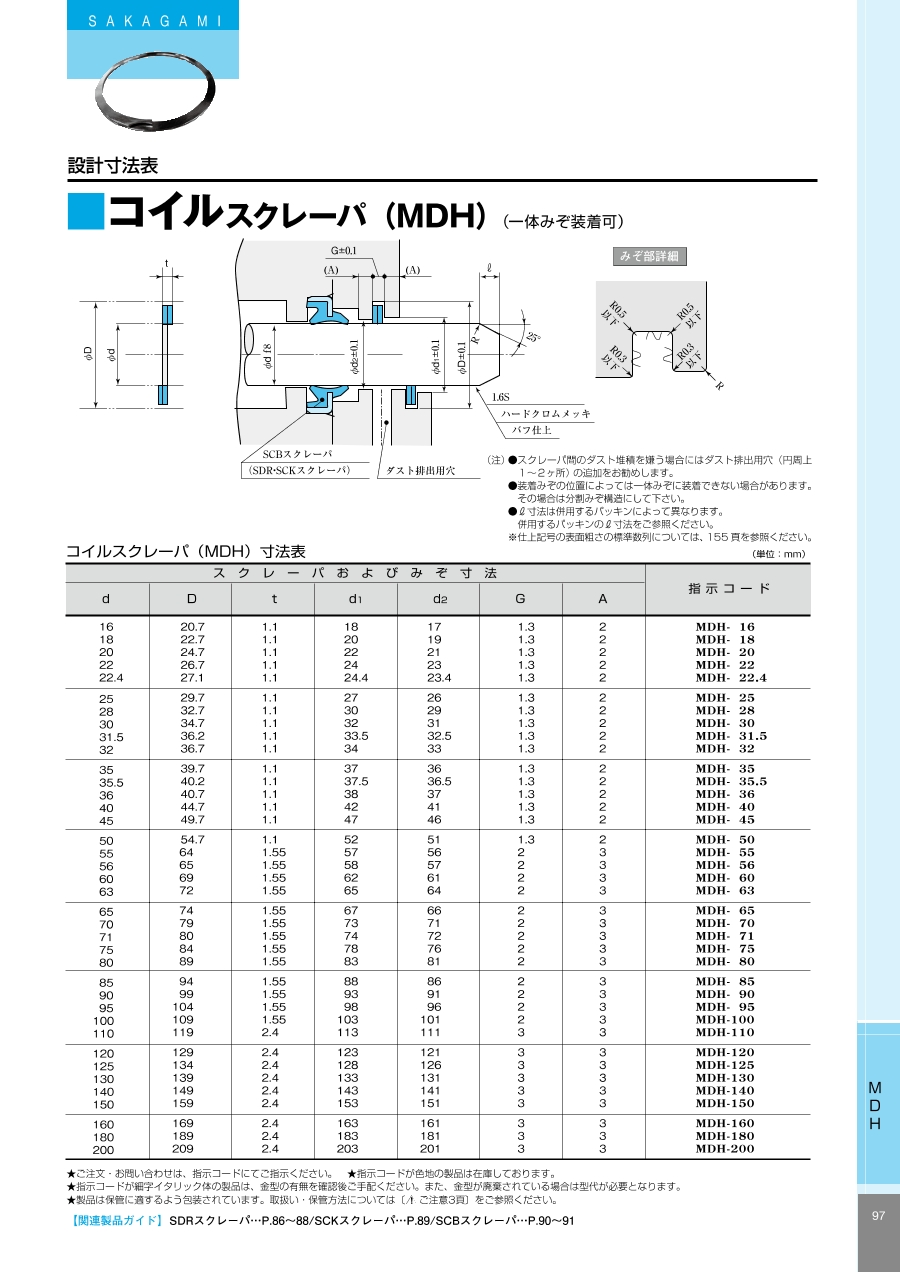

外形図

（注）

スクレーパ間のダスト堆積を嫌う場合にはダスト排出用穴（円周上1～2ヶ所）の追加をお勧めします。
装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にして下さい。
L寸法は併用するパッキンによって異なります。併用するパッキンのL寸法をご参照ください。

※仕上記号の表面粗さの標準数列については、デジタルカタログ155頁を参照ください。

みぞ部詳細

製品仕様

名称	分類	標準材質				油圧	エアハイドロ	空気圧
名称		材質番号	使用範囲					給油	無給油	ドライエア
使用箇所		材質番号	常用圧力 MPa{kgf/cm²}	最高速度（m/s）	温度（℃）			給油	無給油	ドライエア
コイルスクレーパ（MDH）	ダストシール	C5191W 〔PBW2〕（SUS304）	-	1	100℃以下（φ70軸用未満） 80℃以下（φ70～φ100軸用未満）	○	○	○	○	○
ロッド専用	ダストシール	C5191W 〔PBW2〕（SUS304）	-	1	100℃以下（φ70軸用未満） 80℃以下（φ70～φ100軸用未満）	○	○	○	○	○

規格表

型番リスト

表示件数

型番

内径d

(mm)

外径D

(mm)

幅 t

最小発注数量

16	20.7	1.1	1個
20	24.7	1.1	1個
25	29.7	1.1	1個
30	34.7	1.1	1個
35	39.7	1.1	1個
36	40.7	1.1	1個
40	44.7	1.1	1個
45	49.7	1.1	1個
50	54.7	1.1	1個
55	64	1.55	1個
60	69	1.55	1個
70	79	1.55	1個
80	89	1.55	1個
90	99	1.55	1個
100	109	1.55	1個

通常単価(税別) (税込単価)	通常出荷日

949円 ( 1,044円 )	6日目
1,098円 ( 1,208円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	6日目
1,595円 ( 1,755円 )	6日目
1,077円 ( 1,185円 )	6日目
1,292円 ( 1,421円 )	6日目
1,708円 ( 1,879円 )	6日目
1,648円 ( 1,813円 )	6日目
2,308円 ( 2,539円 )	6日目
3,051円 ( 3,356円 )	6日目
3,051円 ( 3,356円 )	6日目
3,655円 ( 4,021円 )	6日目
3,957円 ( 4,353円 )	6日目
5,828円 ( 6,411円 )	6日目
6,898円 ( 7,588円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・コイル状の金属スクレーパです。
・ロッド表面に付着した溶接スパッタ切粉、着氷などを除去し、パッキン類を保護します。
・ゴムスクレーパと併用してご使用ください。
【用途】
・溶接ガンシリンダ。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
