未確定：候補が17型番あります。
材質
- ふっ素ゴム
- FKM(RF903)
- ニトリルゴム
- NBR(RN819)
内径d(mm)
~mm- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 25
- 30
- 40
- 45
- 50
外径D(mm)
~mm- 18
- 20
- 22
- 24
- 26
- 30
- 32
- 37
- 42
- 52
- 57
- 62
幅 H(mm)
~mm- 7.5
- 9
- 10
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 6日以内
- 11日以内
SDBスクレーパ
- 通常単価(税別)
- 1,088円～4,802円
- 税込単価
- 1,197円～5,282円
通常出荷日：在庫品1日目～11日目一部当日出荷可能
【特長】・外部からの塵埃の侵入を防止してパッキンや軸受を保護します。・主として切削油など外部からの液体...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

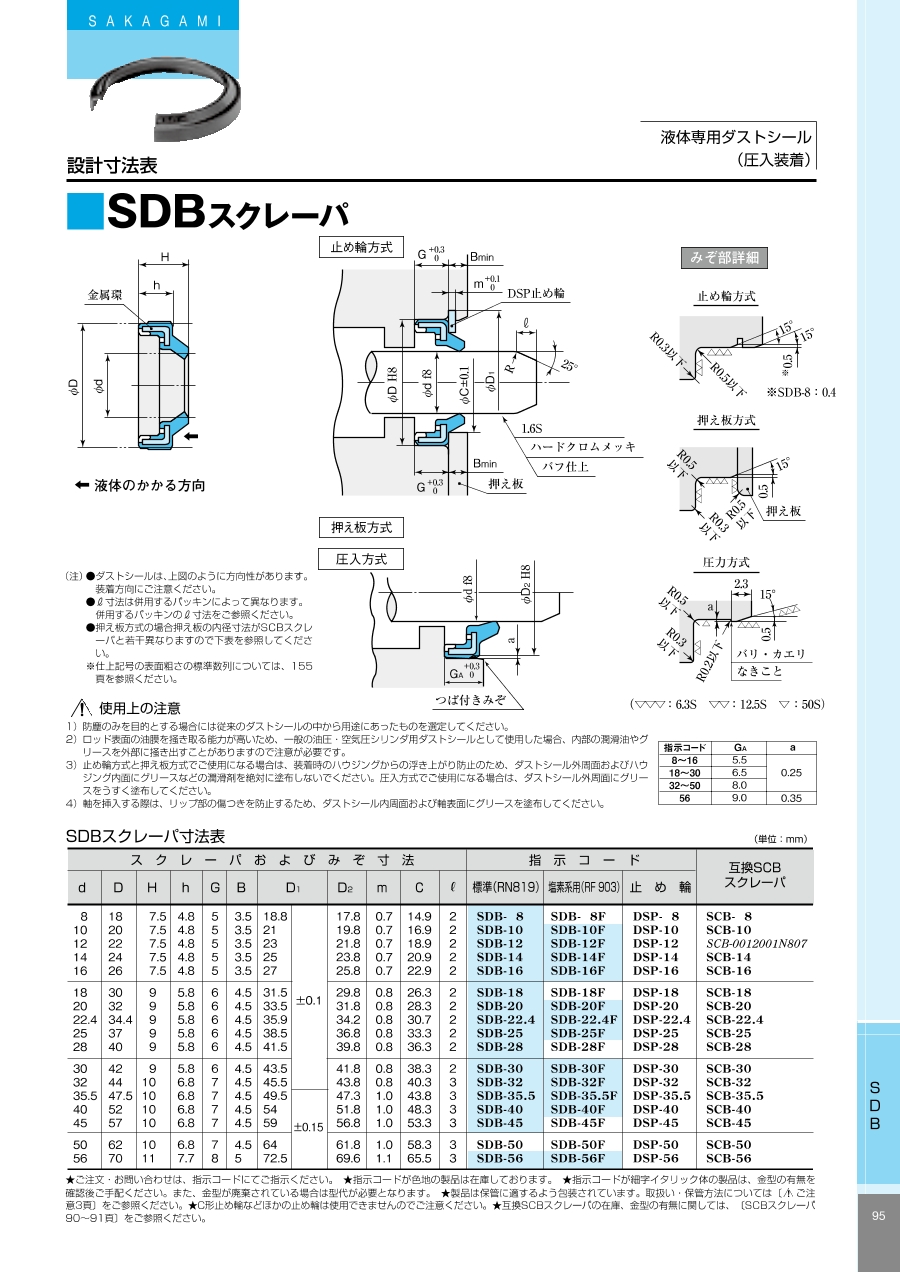

外形図
製品仕様
- 材質番号：標準...RN819／塩素系用...RF903
止め輪方式/押え板方式
（注）
・ダストシールは、上図のように方向性があります。装着方向にご注意ください。
・l寸法は併用するパッキンによって異なります。
・押え板方式の場合押え板の内径寸法がSCBスクレーパと若干異なりますので、下表を参照してください。
圧入方式
・ダストシールは、上図のように方向性があります。装着方向にご注意ください。
| 型番 | GA | a |
|---|---|---|
| -8～16 | 5.5 | 0.25 |
| -18～30 | 6.5 | |
| -40～50 | 8.0 |
規格表
単位：mm
| 型番 | スクレーパおよびみぞ寸法 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 塩素系用 | d | D | H | h | G | B | D1 | D2 | m | C | l | |
| SDB-8 | - | 8 | 18 | 7.5 | 4.8 | 5 | 3.5 | 18.8 | ±0.1 | 17.8 | 0.7 | 14.9 | 2 |
| SDB-10 | SDB-10F | 10 | 20 | 7.5 | 4.8 | 5 | 3.5 | 21 | 19.8 | 0.7 | 16.9 | 2 | |
| SDB-12 | SDB-12F | 12 | 22 | 7.5 | 4.8 | 5 | 3.5 | 23 | 21.8 | 0.7 | 18.9 | 2 | |
| SDB-14 | - | 14 | 24 | 7.5 | 4.8 | 5 | 3.5 | 25 | 23.8 | 0.7 | 20.9 | 2 | |
| SDB-16 | SDB-16F | 16 | 26 | 7.5 | 4.8 | 5 | 3.5 | 27 | 25.8 | 0.7 | 22.9 | 2 | |
| SDB-18 | - | 18 | 30 | 9 | 5.8 | 6 | 4.5 | 31.5 | 29.8 | 0.8 | 26.3 | 2 | |
| SDB-20 | SDB-20F | 20 | 32 | 9 | 5.8 | 6 | 4.5 | 33.5 | 31.8 | 0.8 | 28.3 | 2 | |
| SDB-25 | SDB-25F | 25 | 37 | 9 | 5.8 | 6 | 4.5 | 38.5 | 36.8 | 0.8 | 33.3 | 2 | |
| SDB-30 | - | 30 | 42 | 9 | 5.8 | 6 | 4.5 | 43.5 | 41.8 | 0.8 | 38.3 | 2 | |
| SDB-40 | - | 40 | 52 | 10 | 6.8 | 7 | 4.5 | 54 | ±0.15 | 51.8 | 1.0 | 48.3 | 3 |
| SDB-45 | - | 45 | 57 | 10 | 6.8 | 7 | 4.5 | 59 | 56.8 | 1.0 | 53.3 | 3 | |
| SDB-50 | - | 50 | 62 | 10 | 6.8 | 7 | 4.5 | 64 | 61.8 | 1.0 | 58.3 | 3 | |
- C形止め輪などほかの止め輪は使用できませんのでご注意ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,557円 ( 1,713円 ) | 6日目 |
1,515円 ( 1,667円 ) | 6日目 |
2,486円 ( 2,735円 ) | 6日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,867円 ( 2,054円 ) | 6日目 |
1,682円 ( 1,850円 ) | 6日目 |
1,267円 ( 1,394円 ) | 在庫品1日目当日出荷可能 |
2,058円 ( 2,264円 ) | 在庫品1日目当日出荷可能 |
1,226円 ( 1,349円 ) | 6日目 |
1,327円 ( 1,460円 ) | 在庫品1日目当日出荷可能 |
2,413円 ( 2,654円 ) | 在庫品1日目当日出荷可能 |
1,378円 ( 1,516円 ) | 6日目 |
2,417円 ( 2,659円 ) | 6日目 |
1,611円 ( 1,772円 ) | 11日目 |
2,067円 ( 2,274円 ) | 6日目 |
2,198円 ( 2,418円 ) | 6日目 |
4,802円 ( 5,282円 ) | 6日目 |
詳細情報
基本情報
【特長】
・外部からの塵埃の侵入を防止してパッキンや軸受を保護します。
・主として切削油など外部からの液体侵入防止を目的として開発された金属環焼付け外周被覆タイプのダストシールです。
【用途】
・工作機械用シリンダ。
・特殊用途用シリンダ。
