SDRスクレーパ
- 通常単価(税別)
- 472円～15,254円
- 税込単価
- 519円～16,779円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。ポピュラーなはめ込みタイプのダストシールで、...
詳細を確認- ミスミでは一部取扱いがない規格がございます。絞り込み条件でご確認下さい。
未確定：候補が88型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

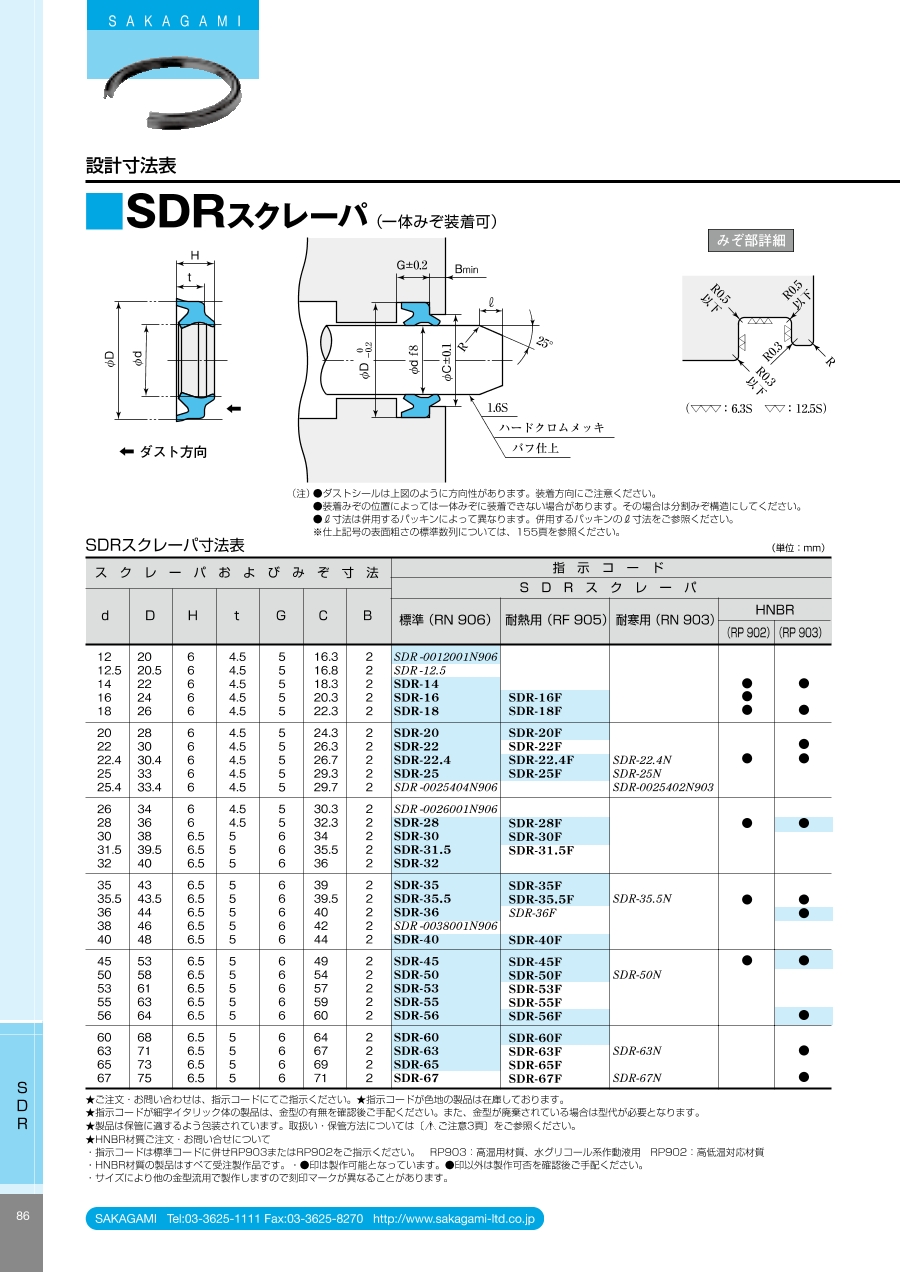

外形図
（注） ●ダストシールは上図のように方向性があります。装着方向にご注意ください。
●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
●l寸法は併用するパッキンによって異なります。併用するパッキンのl寸法をご参照ください。
規格表 ※ミスミでは一部取扱いがない規格がございます。絞り込み条件でご確認下さい。
| ス ク レ ー パ お よ び み ぞ 寸 法 | 型 番 | |||||||
|---|---|---|---|---|---|---|---|---|
| d | D | H | t | G | C | B | S D R ス ク レ ー パ | |
| 標準（ RN 906） | 耐熱用（ RF 905） | |||||||
| 12.5 | 20.5 | 6 | 4.5 | 5 | 16.8 | 2 | SDR -12.5 | - |
| 14 | 22 | 6 | 4.5 | 5 | 18.3 | 2 | SDR-14 | - |
| 16 | 24 | 6 | 4.5 | 5 | 20.3 | 2 | SDR-16 | SDR-16F |
| 18 | 26 | 6 | 4.5 | 5 | 22.3 | 2 | SDR-18 | SDR-18F |
| 20 | 28 | 6 | 4.5 | 5 | 24.3 | 2 | SDR-20 | SDR-20F |
| 22 | 30 | 6 | 4.5 | 5 | 26.3 | 2 | SDR-22 | SDR-22F |
| 22.4 | 30.4 | 6 | 4.5 | 5 | 26.7 | 2 | SDR-22.4 | SDR-22.4F |
| 25 | 33 | 6 | 4.5 | 5 | 29.3 | 2 | SDR-25 | SDR-25F |
| 28 | 36 | 6 | 4.5 | 5 | 32.3 | 2 | SDR-28 | SDR-28F |
| 30 | 38 | 6.5 | 5 | 6 | 34 | 2 | SDR-30 | SDR-30F |
| 31.5 | 39.5 | 6.5 | 5 | 6 | 35.5 | 2 | SDR-31.5 | SDR-31.5F |
| 32 | 40 | 6.5 | 5 | 6 | 36 | 2 | SDR-32 | - |
| 35 | 43 | 6.5 | 5 | 6 | 39 | 2 | SDR-35 | SDR-35F |
| 35.5 | 43.5 | 6.5 | 5 | 6 | 39.5 | 2 | SDR-35.5 | SDR-35.5F |
| 36 | 44 | 6.5 | 5 | 6 | 40 | 2 | SDR-36 | SDR-36F |
| 40 | 48 | 6.5 | 5 | 6 | 44 | 2 | SDR-40 | SDR-40F |
| 45 | 53 | 6.5 | 5 | 6 | 49 | 2 | SDR-45 | SDR-45F |
| 50 | 58 | 6.5 | 5 | 6 | 54 | 2 | SDR-50 | SDR-50F |
| 53 | 61 | 6.5 | 5 | 6 | 57 | 2 | SDR-53 | SDR-53F |
| 55 | 63 | 6.5 | 5 | 6 | 59 | 2 | SDR-55 | SDR-55F |
| 56 | 64 | 6.5 | 5 | 6 | 60 | 2 | SDR-56 | SDR-56F |
| 60 | 68 | 6.5 | 5 | 6 | 64 | 2 | SDR-60 | SDR-60F |
| 63 | 71 | 6.5 | 5 | 6 | 67 | 2 | SDR-63 | SDR-63F |
| 65 | 73 | 6.5 | 5 | 6 | 69 | 2 | SDR-65 | SDR-65F |
| 67 | 75 | 6.5 | 5 | 6 | 71 | 2 | SDR-67 | SDR-67F |
| 70 | 80 | 8 | 6 | 7 | 75 | 3 | SDR- 70 | SDR- 70F |
| 71 | 81 | 8 | 6 | 7 | 76 | 3 | SDR- 71 | SDR- 71F |
| 75 | 85 | 8 | 6 | 7 | 80 | 3 | SDR- 75 | SDR- 75F |
| 80 | 90 | 8 | 6 | 7 | 85 | 3 | SDR- 80 | SDR- 80F |
| 85 | 95 | 8 | 6 | 7 | 90 | 3 | SDR- 85 | SDR- 85F |
| 90 | 100 | 8 | 6 | 7 | 95 | 3 | SDR- 90 | SDR- 90F |
| 95 | 105 | 8 | 6 | 7 | 100 | 3 | SDR- 95 | SDR- 95F |
| 100 | 110 | 8 | 6 | 7 | 105 | 3 | SDR-100 | SDR-100F |
| 106 | 116 | 8 | 6 | 7 | 111 | 3 | SDR-106 | SDR-106F |
| 112 | 122 | 8 | 7 | 7 | 117 | 3 | SDR-112 | SDR-112F |
| 118 | 128 | 8 | 7 | 7 | 123 | 3 | SDR-118 | SDR-118F |
| 125 | 138 | 9.5 | 7 | 8 | 132 | 3 | SDR-125 | SDR-125F |
| 132 | 145 | 9.5 | 7 | 8 | 139 | 3 | SDR-132 | SDR-132F |
| 140 | 153 | 9.5 | 7 | 8 | 147 | 3 | SDR-140 | SDR-140F |
| 145 | 158 | 9.5 | 7 | 8 | 152 | 3 | SDR-145 | SDR-145F |
| 150 | 163 | 9.5 | 7 | 8 | 157 | 3 | SDR-150 | SDR-150F |
| 160 | 173 | 9.5 | 7 | 8 | 167 | 3 | SDR-160 | SDR-160F |
| 165 | 178 | 9.5 | 7 | 8 | 172 | 3 | SDR-165 | SDR-165F |
| 175 | 188 | 9.5 | 7 | 8 | 182 | 3 | SDR-175 | SDR-175F |
| 180 | 193 | 9.5 | 7 | 8 | 187 | 3 | SDR-180 | SDR-180F |
| 200 | 213 | 9.5 | 7 | 8 | 207 | 3 | SDR-200 | SDR-200F |
| 224 | 237 | 9.5 | 7 | 8 | 231 | 3 | SDR-224 | SDR-224F |
| 250 | 266 | 13 | 10 | 11 | 258 | 4 | SDR-250 | SDR-250F |
| 280 | 296 | 13 | 10 | 11 | 288 | 4 | SDR-280 | SDR -280F |
| 315 | 331 | 13 | 10 | 11 | 323 | 4 | SDR -315 | - |
| 355 | 371 | 13 | 10 | 11 | 363 | 4 | SDR -355 | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
607円 ( 668円 ) | 6日目 |
718円 ( 790円 ) | 6日目 |
2,067円 ( 2,274円 ) | 6日目 |
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
1,264円 ( 1,390円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 6日目 |
1,295円 ( 1,425円 ) | 6日目 |
472円 ( 519円 ) | 6日目 |
1,466円 ( 1,613円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 6日目 |
1,636円 ( 1,800円 ) | 6日目 |
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
1,611円 ( 1,772円 ) | 6日目 |
652円 ( 717円 ) | 在庫品1日目当日出荷可能 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
1,718円 ( 1,890円 ) | 9日目 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
1,950円 ( 2,145円 ) | 6日目 |
718円 ( 790円 ) | 6日目 |
2,017円 ( 2,219円 ) | 6日目 |
768円 ( 845円 ) | 6日目 |
708円 ( 779円 ) | 在庫品1日目当日出荷可能 |
2,169円 ( 2,386円 ) | 6日目 |
672円 ( 739円 ) | 在庫品1日目当日出荷可能 |
1,965円 ( 2,162円 ) | 6日目 |
732円 ( 805円 ) | 6日目 |
2,197円 ( 2,417円 ) | 6日目 |
672円 ( 739円 ) | 在庫品1日目当日出荷可能 |
2,648円 ( 2,913円 ) | 在庫品1日目当日出荷可能 |
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
2,668円 ( 2,935円 ) | 7日目 |
905円 ( 996円 ) | 在庫品1日目当日出荷可能 |
2,518円 ( 2,770円 ) | 6日目 |
746円 ( 821円 ) | 6日目 |
932円 ( 1,025円 ) | 6日目 |
2,747円 ( 3,022円 ) | 6日目 |
967円 ( 1,064円 ) | 在庫品1日目当日出荷可能 |
2,967円 ( 3,264円 ) | 6日目 |
919円 ( 1,011円 ) | 6日目 |
3,332円 ( 3,665円 ) | 6日目 |
1,361円 ( 1,497円 ) | 在庫品1日目当日出荷可能 |
3,403円 ( 3,743円 ) | 6日目 |
1,258円 ( 1,384円 ) | 6日目 |
3,677円 ( 4,045円 ) | 6日目 |
1,085円 ( 1,194円 ) | 6日目 |
1,066円 ( 1,173円 ) | 在庫品1日目当日出荷可能 |
4,827円 ( 5,310円 ) | 6日目 |
1,387円 ( 1,526円 ) | 在庫品1日目当日出荷可能 |
4,398円 ( 4,838円 ) | 6日目 |
1,097円 ( 1,207円 ) | 6日目 |
5,155円 ( 5,671円 ) | 6日目 |
1,503円 ( 1,653円 ) | 6日目 |
5,747円 ( 6,322円 ) | 6日目 |
1,586円 ( 1,745円 ) | 在庫品1日目当日出荷可能 |
5,797円 ( 6,377円 ) | 6日目 |
1,291円 ( 1,420円 ) | 在庫品1日目当日出荷可能 |
6,044円 ( 6,648円 ) | 6日目 |
1,488円 ( 1,637円 ) | 6日目 |
1,613円 ( 1,774円 ) | 6日目 |
詳細情報
基本情報
外部からの塵埃の侵入を防止してパッキンや軸受を保護します。ポピュラーなはめ込みタイプのダストシールで、 主として屋内の通常雰囲気で使用するシリンダ用です。
ご注意
- ミスミでは一部取扱いがない規格がございます。絞り込み条件でご確認下さい。
商品担当おすすめ
阪上製作所
【空圧用】MYパッキン
【特長】<br>・小断面の空気圧用Uパッキンです。<br>・摩擦抵抗が小さく電磁弁などに適します。<br>・JIS B2401-P系列のOリングとみぞ互換性があります。<br>【用途】<br>・電磁弁。
阪上製作所
SERスクレーパ
【特長】<br>・外部からの塵埃の侵入を防止してパッキンや軸受を保護します。<br>・小断面のはめ込みタイプで屋内設置の小口径シリンダ用です。<br>【用途】<br>・小口径シリンダ。
SDRスクレーパのレビュー
油圧シリンダーのメンテナンス時に使用しました
5
5.02022/06/08
当社で使用している油圧プレス機の加圧時に異音がしていたので、その油圧シリンダーのメンテナンス時に使用しました。油圧プレス...もっと読む
1人が参考にしています。
プレス金型で
5
5.02021/04/21
ガイドブッシュの抜け止め、
ガイドブッシュへのゴミ侵入を防ぐために使用しました。
1人が参考にしています。
装置の交換品として
5
5.02019/12/10
生産設備の油圧シリンダのロッド部に経年劣化による油にじみが発生していたので交換品として使用しました。油圧シリンダのメーカ...もっと読む
1人が参考にしています。
生産設備付帯消耗品として使っています
5
5.02019/11/26
自社生産設備付帯のシリンダーに対し機器内への塵埃等混入やエアー、油漏れの防止措置として利用しています。油圧機器に対しては...もっと読む
1人が参考にしています。
トラクターユアツシリンダー
5
5.02019/06/30
トラクターユアツシリンダーオイルシール劣化しオイル漏れ修理で、使用、すぐ手に入り助かりました
