【空圧用】MYPパッキン・MYRパッキン
- 通常単価(税別)
- 392円～919円
- 税込単価
- 431円～1,011円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
ミニYパッキンと同様、JIS B2401-P系列のOリングとみぞ互換性があります。 優れた摩擦特性によ...
詳細を確認
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

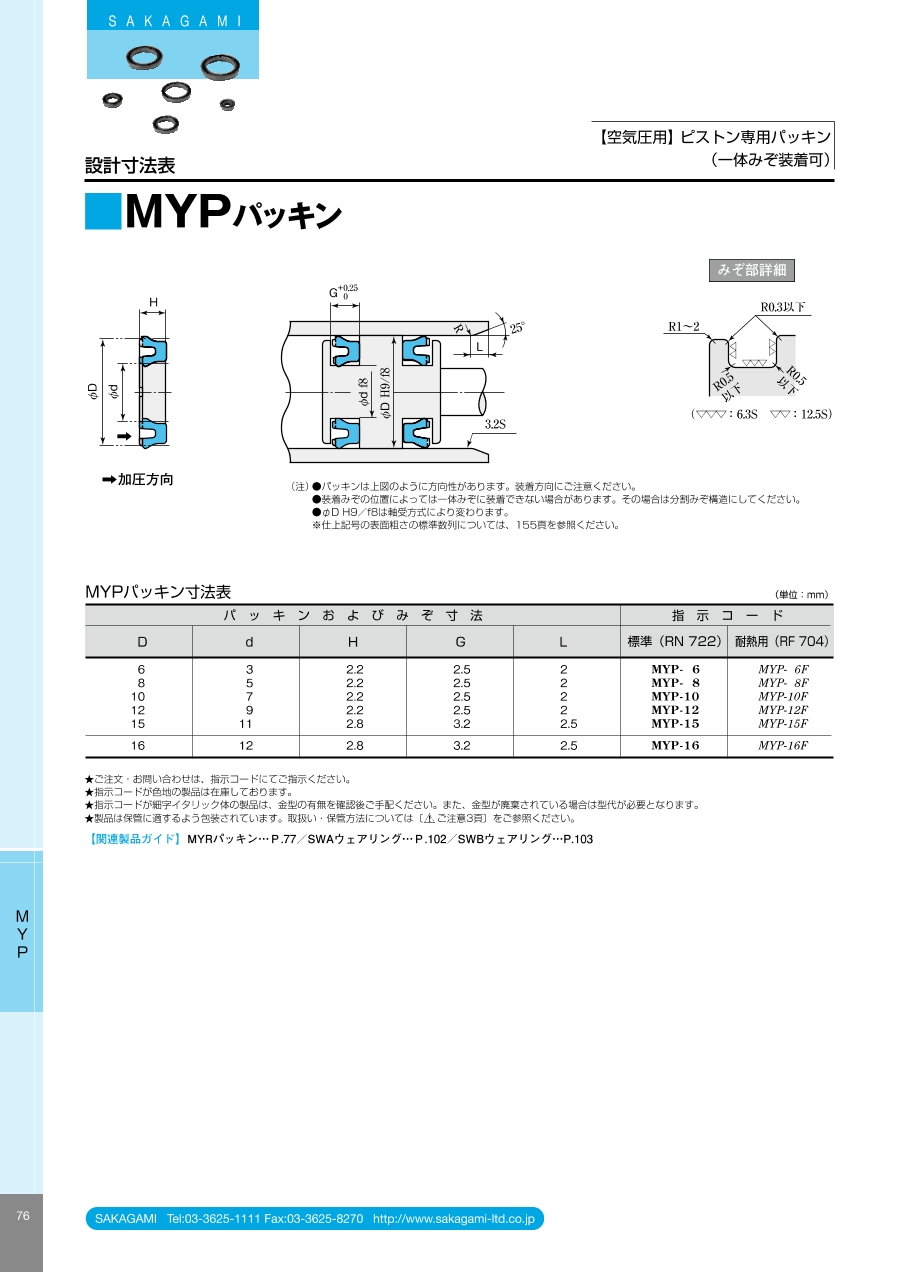

MYPパッキン
MYRパッキン
製品仕様
MYPパッキン
- 材質番号：RN722
注）
・パッキンは上図のように方向性があります。装着方向にご注意ください。
・装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
・φD H9/f8は軸受方式により変わります。
MYRパッキン
- 材質：RN818
注）
・パッキンは上図のように方向性があります。装着方向にご注意ください。
・装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
規格表
MYPパッキン
単位：mm
| 型番 | パッキンおよびみぞ寸法 | ||||
|---|---|---|---|---|---|
| D | d | H | G | L | |
| MYP-6 | 6 | 3 | 2.2 | 2.5 | 2 |
| MYP-8 | 8 | 5 | 2.2 | 2.5 | 2 |
| MYP-10 | 10 | 7 | 2.2 | 2.5 | 2 |
| MYP-15 | 15 | 11 | 2.8 | 3.2 | 2.5 |
| MYP-16 | 16 | 12 | 2.8 | 3.2 | 2.5 |
MYRパッキン
| 型番 | パッキンおよびみぞ寸法 | ||||
|---|---|---|---|---|---|
| d | D | H | G | l | |
| MYR-4 | 4 | 7 | 2.05 | 2.5 | 1.5 |
| MYR-5 | 5 | 8 | 2.05 | 2.5 | 1.5 |
| MYR-6 | 6 | 9 | 2.05 | 2.5 | 1.5 |
| MYR-8 | 8 | 11 | 2.0 | 2.5 | 1.5 |
| MYR-10 | 10 | 13 | 2.0 | 2.5 | 1.5 |
| MYR-10A | 10 | 14 | 2.7 | 3.2 | 2 |
| MYR-12 | 12 | 16 | 2.7 | 3.2 | 2 |
| MYR-14 | 14 | 18 | 2.7 | 3.2 | 2 |
| MYR-15 | 15 | 19 | 2.7 | 3.2 | 2 |
| MYR-16 | 16 | 20 | 2.7 | 3.2 | 2 |
| MYR-20 | 20 | 24 | 2.7 | 3.2 | 2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
524円 ( 576円 ) | 6日目 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
611円 ( 672円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 6日目 |
404円 ( 444円 ) | 6日目 |
714円 ( 785円 ) | 在庫品1日目当日出荷可能 |
392円 ( 431円 ) | 6日目 |
447円 ( 492円 ) | 6日目 |
447円 ( 492円 ) | 在庫品1日目当日出荷可能 |
521円 ( 573円 ) | 6日目 |
493円 ( 542円 ) | 6日目 |
592円 ( 651円 ) | 6日目 |
621円 ( 683円 ) | 6日目 |
919円 ( 1,011円 ) | 6日目 |
【空圧用】MYPパッキン・MYRパッキンのレビュー
電磁弁のパッキンとして
4
4.02016/06/01
電磁弁内の損傷パッキンの交換用として購入。
電磁弁取付後のエアー漏れも無く、交換後１ヵ月間での
問題発生無く使用していま...もっと読む
1人が参考にしています。
水栓のパッキン
4
4.02022/04/07
特殊形状のＧフランジ管だったので、寸法から検索して購入しました。寸法からの検索が出来た点はありがたかったです。
0人が参考にしています。
空圧機器摺動部
4
4.02018/11/19
滑りもよく気密性がよいように感じた．
今のところ漏れがなく問題なく使えている．
0人が参考にしています。
