阪上製作所

【空圧用】MYパッキン

【空圧用】MYパッキン
通常単価(税別)
359円～3,661円
税込単価
395円～4,027円
通常出荷日：在庫品1日目～6日目一部当日出荷可能

小口径の空気圧用Uパッキンです。【特長】・MYAは摩擦抵抗が小さく小口径シリンダなどに適します・MYN...

詳細を確認

よく一緒に見られています

【空圧用】PSDパッキン

阪上製作所

【空圧用】PSDパッキン
通常価格(税別)： 891円 (税込価格：980円)

通常出荷日：6 日目

よく一緒に見られています

【空圧用】GLY-Z/GLY-Fパッキン

阪上製作所

【空圧用】GLY-Z/GLY-Fパッキン
通常価格(税別)： 1,590円 (税込価格：1,749円)

通常出荷日：6 日目

未確定：候補が56型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

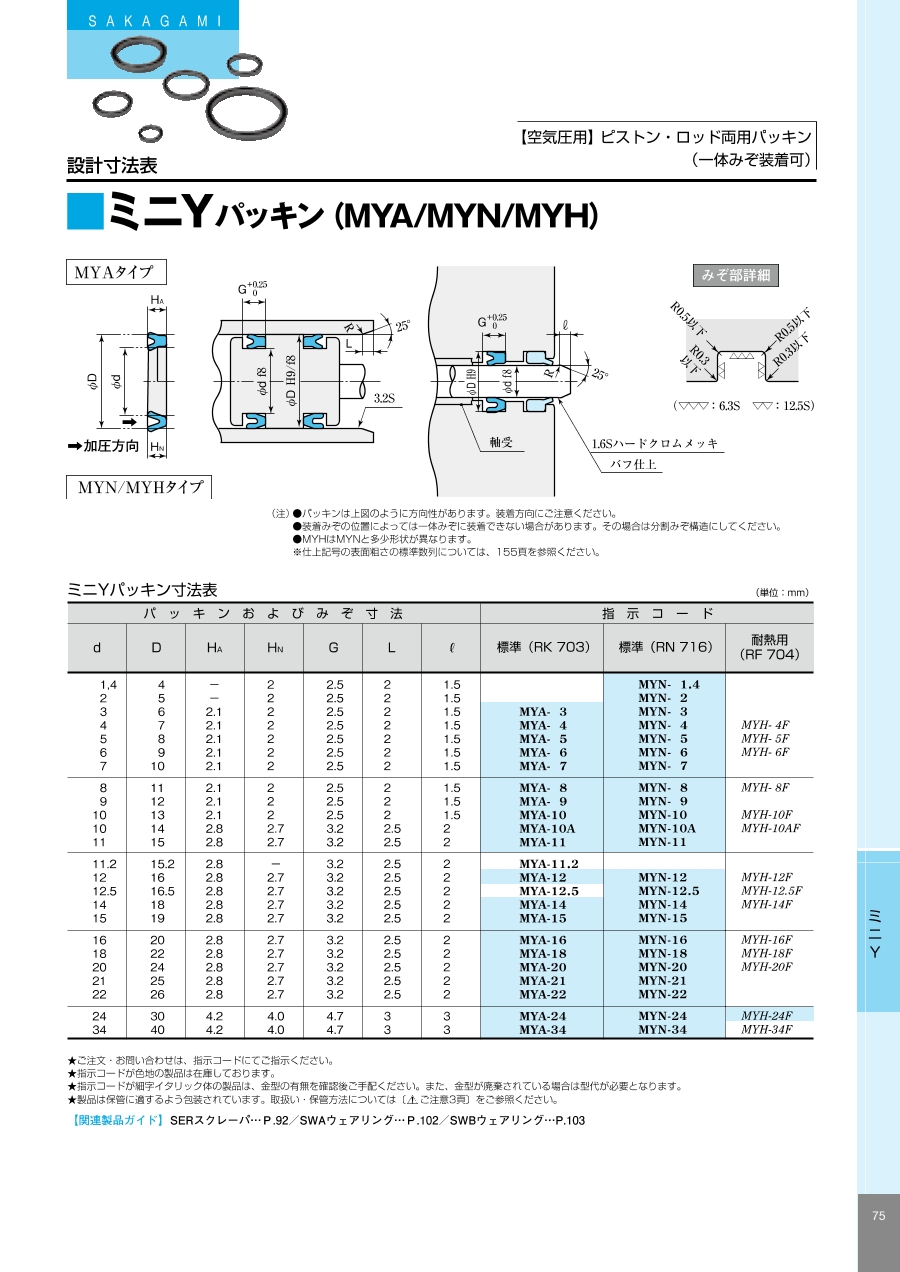

外形図

【空圧用】MYパッキン 外形図01

（注） ●パッキンは上図のように方向性があります。装着方向にご注意ください。
       ●装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
       ●MYHはMYNと多少形状が異なります。

規格表

【空圧用】MYパッキン 規格表01

型番リスト

表示件数
  • 1
    • 型番
    MYA-3
    MYA-4
    MYA-5
    MYA-6
    MYA-7
    MYA-8
    MYA-9
    MYA-10
    MYA-10A
    MYA-11.2
    MYA-12
    MYA-12.5
    MYA-14
    MYA-15
    MYA-16
    MYA-18
    MYA-20
    MYA-21
    MYA-22
    MYA-24
    MYA-34
    MYH-4F
    MYH-5F
    MYH-6F
    MYH-7F
    MYH-8F
    MYH-9F
    MYH-10F
    MYH-12F
    MYH-14F
    MYH-16F
    MYH-18F
    MYH-20F
    MYH-21F
    MYH-24F
    MYN-3
    MYN-4
    MYN-5
    MYN-6
    MYN-7
    MYN-8
    MYN-9
    MYN-10
    MYN-10A
    MYN-11
    MYN-12
    MYN-12.5
    MYN-14
    MYN-15
    MYN-16
    MYN-18
    MYN-20
    MYN-21
    MYN-22
    MYN-24
    MYN-34

    材質

    内径d

    (mm)

    外径D

    (mm)

    仕様

    幅 HA

    幅 HN

    		最小発注数量
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    3
    6
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    4
    7
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    5
    8
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    6
    9
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    7
    10
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    8
    11
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    9
    12
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    10
    13
    標準
    2.1
    2.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    10
    14
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    11.2
    15.2
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    12
    16
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    12.5
    16.5
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    14
    18
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    15
    19
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    16
    20
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    18
    22
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    20
    24
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    21
    25
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    22
    26
    標準
    2.8
    2.7
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    24
    30
    標準
    4.2
    4.0
    1個
    [特殊配合ニトリルゴム] エスキッドラバー(RK703)
    34
    40
    標準
    4.2
    4.0
    1個
    [ふっ素ゴム] FKM(RF704)
    4
    7
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    5
    8
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    6
    9
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    7
    10
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    8
    11
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    9
    12
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    10
    13
    耐熱用
    2.1
    2.0
    1個
    [ふっ素ゴム] FKM(RF704)
    12
    16
    耐熱用
    2.8
    2.7
    1個
    [ふっ素ゴム] FKM(RF704)
    14
    18
    耐熱用
    2.8
    2.7
    1個
    [ふっ素ゴム] FKM(RF704)
    16
    20
    耐熱用
    2.8
    2.7
    1個
    [ふっ素ゴム] FKM(RF704)
    18
    22
    耐熱用
    2.8
    2.7
    1個
    [ふっ素ゴム] FKM(RF704)
    20
    24
    耐熱用
    2.8
    2.7
    1個
    [ふっ素ゴム] FKM(RF704)
    21
    25
    耐熱用
    2.8
    2.7
    1個
    [ふっ素ゴム] FKM(RF704)
    24
    30
    耐熱用
    4.2
    4.0
    1個
    [ニトリルゴム] NBR(RN716)
    3
    6
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    4
    7
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    5
    8
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    6
    9
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    7
    10
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    8
    11
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    9
    12
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    10
    13
    標準
    2.1
    2.0
    1個
    [ニトリルゴム] NBR(RN716)
    10
    14
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    11
    15
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    12
    16
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    12.5
    16.5
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    14
    18
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    15
    19
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    16
    20
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    18
    22
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    20
    24
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    21
    25
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    22
    26
    標準
    2.8
    2.7
    1個
    [ニトリルゴム] NBR(RN716)
    24
    30
    標準
    4.2
    4.0
    1個
    [ニトリルゴム] NBR(RN716)
    34
    40
    標準
    4.2
    4.0
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    398円
    ( 438円 )
    在庫品1日目当日出荷可能
    405円
    ( 446円 )
    在庫品1日目当日出荷可能
    405円
    ( 446円 )
    在庫品1日目当日出荷可能
    512円
    ( 563円 )
    在庫品1日目当日出荷可能
    405円
    ( 446円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    6日目
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    804円
    ( 884円 )
    6日目
    417円
    ( 459円 )
    在庫品1日目当日出荷可能
    433円
    ( 476円 )
    6日目
    417円
    ( 459円 )
    在庫品1日目当日出荷可能
    424円
    ( 466円 )
    6日目
    462円
    ( 508円 )
    在庫品1日目当日出荷可能
    462円
    ( 508円 )
    6日目
    507円
    ( 558円 )
    在庫品1日目当日出荷可能
    516円
    ( 568円 )
    6日目
    707円
    ( 778円 )
    在庫品1日目当日出荷可能
    539円
    ( 593円 )
    在庫品1日目当日出荷可能
    771円
    ( 848円 )
    在庫品1日目当日出荷可能
    2,169円
    ( 2,386円 )
    6日目
    1,998円
    ( 2,198円 )
    在庫品1日目当日出荷可能
    2,398円
    ( 2,638円 )
    6日目
    1,794円
    ( 1,973円 )
    在庫品1日目当日出荷可能
    2,073円
    ( 2,280円 )
    6日目
    2,811円
    ( 3,092円 )
    6日目
    2,626円
    ( 2,889円 )
    6日目
    3,085円
    ( 3,394円 )
    6日目
    2,951円
    ( 3,246円 )
    6日目
    3,016円
    ( 3,318円 )
    6日目
    3,286円
    ( 3,615円 )
    6日目
    2,873円
    ( 3,160円 )
    6日目
    3,661円
    ( 4,027円 )
    6日目
    3,286円
    ( 3,615円 )
    6日目
    359円
    ( 395円 )
    在庫品1日目当日出荷可能
    529円
    ( 582円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    448円
    ( 493円 )
    在庫品1日目当日出荷可能
    393円
    ( 432円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    406円
    ( 447円 )
    在庫品1日目当日出荷可能
    521円
    ( 573円 )
    6日目
    413円
    ( 454円 )
    6日目
    512円
    ( 563円 )
    在庫品1日目当日出荷可能
    704円
    ( 774円 )
    6日目
    405円
    ( 446円 )
    在庫品1日目当日出荷可能
    413円
    ( 454円 )
    6日目
    462円
    ( 508円 )
    在庫品1日目当日出荷可能
    583円
    ( 641円 )
    6日目
    484円
    ( 532円 )
    在庫品1日目当日出荷可能
    493円
    ( 542円 )
    6日目
    484円
    ( 532円 )
    在庫品1日目当日出荷可能
    684円
    ( 752円 )
    6日目
    564円
    ( 620円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    小口径の空気圧用Uパッキンです。
    【特長】
    ・MYAは摩擦抵抗が小さく小口径シリンダなどに適します
    ・MYNはMYAより更に摩擦抵抗が小さく電磁弁などに適します
    ・MYHは耐熱用です
    ・ミニYパッキンシリーズは、JIS B2401-P系列のOリングとみぞの互換性があります
    【用途】
    ・小口径シリンダ
    ・電磁弁
    ・耐熱用

    商品担当おすすめ

    • Ｏリング　Ｐシリーズ 画像

      ミスミ

      Ｏリング　Ｐシリーズ

      在庫品のため即日出荷可能です。

    • 【油圧用】SKYパッキン 画像

      阪上製作所

      【油圧用】SKYパッキン

      最もポピュラーな油圧シリンダ用のパッキンです。 ピストンおよびロッド用のいずれにも使用でき、一体みぞに装着が可能です。

    • SERスクレーパ 画像

      阪上製作所

      SERスクレーパ

      【特長】<br>・外部からの塵埃の侵入を防止してパッキンや軸受を保護します。<br>・小断面のはめ込みタイプで屋内設置の小口径シリンダ用です。<br>【用途】<br>・小口径シリンダ。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
