阪上製作所

【油圧用】SKYパッキン

Name: 【油圧用】SKYパッキン
Brand: 阪上製作所
SKU: 221005133670
Rating: 4.7 (9 reviews)

カタログ

通常単価(税別): 668円～28,079円

税込単価: 735円～30,887円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

最もポピュラーな油圧シリンダ用のパッキンです。ピストンおよびロッド用のいずれにも使用でき、一体みぞに...

詳細を確認

4.74.7

写真はイメージです。
※実物は、切れ目のない円形です
バックアップリングは別売りです。適用型式をご確認ください。

よく一緒に見られています

阪上製作所

【空圧用】GLY-Z/GLY-Fパッキン

通常価格(税別)： 1,590円 (税込価格：1,749円)

通常出荷日：6 日目

よく一緒に見られています

阪上製作所

【油圧用】バックアップリング TCS

通常価格(税別)： 228円 (税込価格：251円)

通常出荷日：在庫品1日目

未確定：候補が113型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

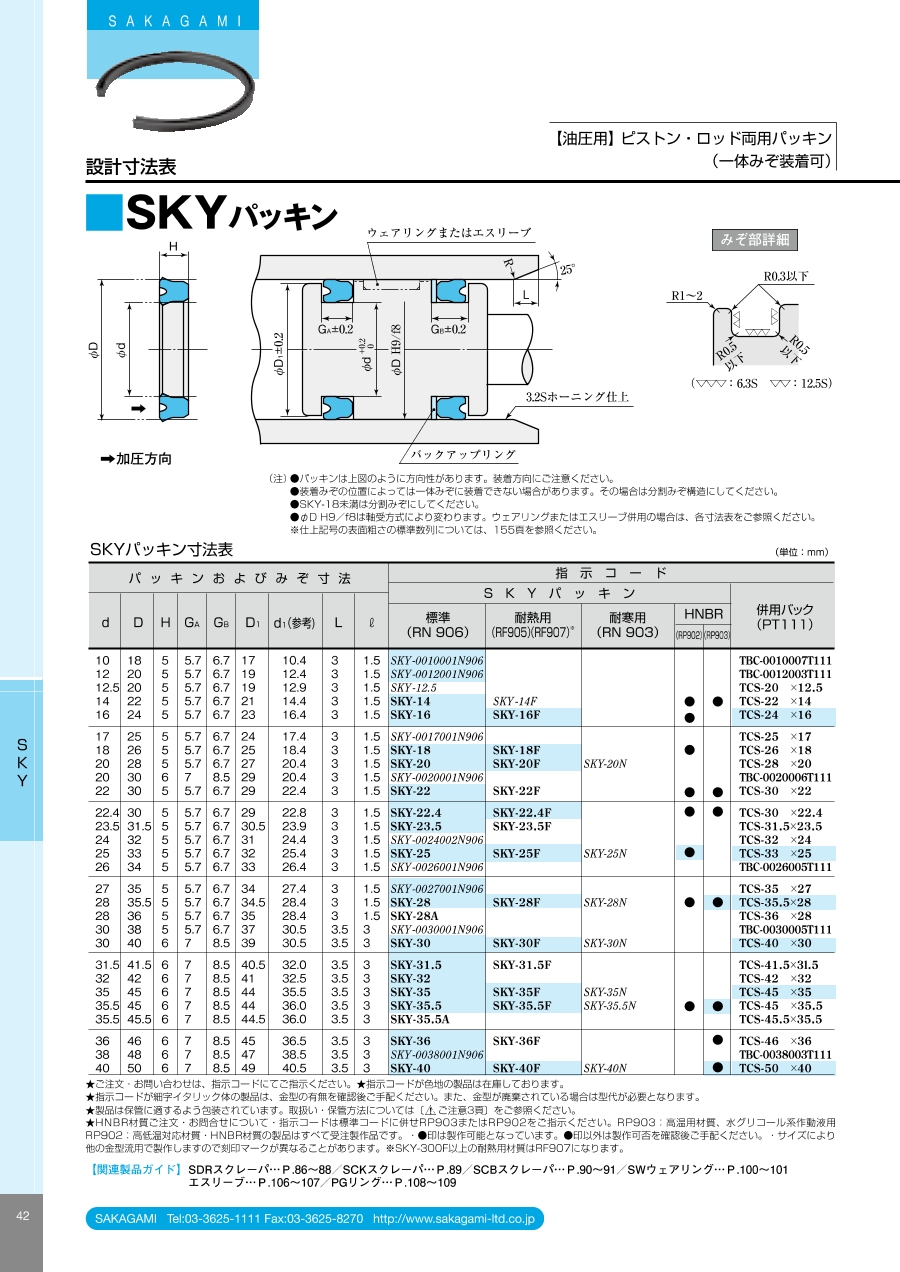

外形図

・パッキンは上図のように方向性があります。装着方向にご注意ください。
・装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
・SKY-18未満は分割みぞにしてください。
・φD H9／f8は軸受方式により変わります。

・装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
・SKY-18未満は分割みぞにしてください。

規格表

型番リスト

表示件数

型番

材質

内径d

(mm)

外径D

(mm)

仕様

幅 H

(mm)

適用併用バックアップリング

最小発注数量

[ニトリルゴム] NBR(RN906)	12.5	20	標準	5	TCS-20X12.5	1個
[ニトリルゴム] NBR(RN906)	14	22	標準	5	TCS-22X14	1個
[ふっ素ゴム] FKM(RF905)	14	22	耐熱用	5	TCS-22X14	1個
[ニトリルゴム] NBR(RN906)	16	24	標準	5	TCS-24X16	1個
[ふっ素ゴム] FKM(RF905)	16	24	耐熱用	5	TCS-24X16	1個
[ニトリルゴム] NBR(RN906)	18	26	標準	5	TCS-26X18	1個
[ふっ素ゴム] FKM(RF905)	18	26	耐熱用	5	TCS-26X18	1個
[ニトリルゴム] NBR(RN906)	20	28	標準	5	TCS-28X20	1個
[ふっ素ゴム] FKM(RF905)	20	28	耐熱用	5	TCS-28X20	1個
[ニトリルゴム] NBR(RN906)	22	30	標準	5	TCS-30X22	1個
[ふっ素ゴム] FKM(RF905)	22	30	耐熱用	5	TCS-30X22	1個
[ニトリルゴム] NBR(RN906)	22.4	30	標準	5	TCS-30X22.4	1個
[ふっ素ゴム] FKM(RF905)	22.4	30	耐熱用	5	TCS-30X22.4	1個
[ニトリルゴム] NBR(RN906)	23.5	31.5	標準	5	TCS-31.5X23.5	1個
[ニトリルゴム] NBR(RN906)	25	33	標準	5	TCS-33X25	1個
[ふっ素ゴム] FKM(RF905)	25	33	耐熱用	5	TCS-33X25	1個
[ニトリルゴム] NBR(RN906)	28	35.5	標準	5	TCS-35.5X28	1個
[ニトリルゴム] NBR(RN906)	28	36	標準	5	TCS-36X28	1個
[ふっ素ゴム] FKM(RF905)	28	35.5	耐熱用	5	TCS-35.5X28	1個
[ニトリルゴム] NBR(RN906)	30	40	標準	6	TCS-40X30	1個
[ふっ素ゴム] FKM(RF905)	30	40	耐熱用	6	TCS-40X30	1個
[ニトリルゴム] NBR(RN906)	31.5	41.5	標準	6	TCS-41.5X31.5	1個
[ふっ素ゴム] FKM(RF905)	31.5	41.5	耐熱用	6	TCS-41.5X31.5	1個
[ニトリルゴム] NBR(RN906)	32	42	標準	6	TCS-42X32	1個
[ニトリルゴム] NBR(RN906)	35	45	標準	6	TCS-45X35	1個
[ふっ素ゴム] FKM(RF905)	35	45	耐熱用	6	TCS-45X35	1個
[ニトリルゴム] NBR(RN906)	35.5	45	標準	6	TCS-45X35.5	1個
[ふっ素ゴム] FKM(RF905)	35.5	45	耐熱用	6	TCS-45X35.5	1個
[ニトリルゴム] NBR(RN906)	36	46	標準	6	TCS-46X36	1個
[ふっ素ゴム] FKM(RF905)	36	46	耐熱用	6	TCS-46X36	1個
[ニトリルゴム] NBR(RN906)	40	50	標準	6	TCS-50X40	1個
[ふっ素ゴム] FKM(RF905)	40	50	耐熱用	6	TCS-50X40	1個
[ニトリルゴム] NBR(RN906)	45	55	標準	6	TCS-55X45	1個
[ニトリルゴム] NBR(RN906)	45	56	標準	7	TCS-56X45	1個
[ふっ素ゴム] FKM(RF905)	45	56	耐熱用	7	TCS-56X45	1個
[ふっ素ゴム] FKM(RF905)	45	55	耐熱用	6	TCS-55X45	1個
[ニトリルゴム] NBR(RN906)	50	60	標準	6	TCS-60X50	1個
[ふっ素ゴム] FKM(RF905)	50	60	耐熱用	6	TCS-60X50	1個
[ニトリルゴム] NBR(RN906)	53	63	標準	6	TCS-63X53	1個
[ふっ素ゴム] FKM(RF905)	53	63	耐熱用	6	TCS-63X53	1個
[ニトリルゴム] NBR(RN906)	55	65	標準	6	TCS-65X55	1個
[ふっ素ゴム] FKM(RF905)	55	65	耐熱用	6	TCS-65X55	1個
[ニトリルゴム] NBR(RN906)	56	66	標準	6	TCS-66X56	1個
[ふっ素ゴム] FKM(RF905)	56	66	耐熱用	6	TCS-66X56	1個
[ニトリルゴム] NBR(RN906)	60	70	標準	6	TCS-70X60	1個
[ニトリルゴム] NBR(RN906)	60	71	標準	7	TCS-71X60	1個
[ふっ素ゴム] FKM(RF905)	60	70	耐熱用	6	TCS-70X60	1個
[ニトリルゴム] NBR(RN906)	63	73	標準	6	TCS-73X63	1個
[ふっ素ゴム] FKM(RF905)	63	73	耐熱用	6	TCS-73X63	1個
[ニトリルゴム] NBR(RN906)	65	75	標準	6	TCS-75X65	1個
[ふっ素ゴム] FKM(RF905)	65	75	耐熱用	6	TCS-75X65	1個
[ニトリルゴム] NBR(RN906)	67	77	標準	6	TCS-77X67	1個
[ニトリルゴム] NBR(RN906)	70	80	標準	6	TCS-80X70	1個
[ふっ素ゴム] FKM(RF905)	70	80	耐熱用	6	TCS-80X70	1個
[ニトリルゴム] NBR(RN906)	71	80	標準	6	TCS-80X71	1個
[ふっ素ゴム] FKM(RF905)	71	80	耐熱用	6	TCS-80X71	1個
[ニトリルゴム] NBR(RN906)	75	85	標準	6	TCS-85X75	1個
[ふっ素ゴム] FKM(RF905)	75	85	耐熱用	6	TCS-85X75	1個
[ニトリルゴム] NBR(RN906)	80	90	標準	6	TCS-90X80	1個
[ふっ素ゴム] FKM(RF905)	80	90	耐熱用	6	TCS-90X80	1個

通常単価(税別) (税込単価)	通常出荷日

688円 ( 757円 )	6日目
817円 ( 899円 )	在庫品1日目当日出荷可能
1,247円 ( 1,372円 )	6日目
828円 ( 911円 )	在庫品1日目当日出荷可能
1,131円 ( 1,244円 )	6日目
676円 ( 744円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	6日目
891円 ( 980円 )	在庫品1日目当日出荷可能
1,098円 ( 1,208円 )	6日目
706円 ( 777円 )	6日目
1,207円 ( 1,328円 )	6日目
676円 ( 744円 )	6日目
1,262円 ( 1,388円 )	6日目
668円 ( 735円 )	在庫品1日目当日出荷可能
802円 ( 882円 )	在庫品1日目当日出荷可能
1,721円 ( 1,893円 )	6日目
760円 ( 836円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	6日目
1,712円 ( 1,883円 )	9日目
676円 ( 744円 )	在庫品1日目当日出荷可能
1,953円 ( 2,148円 )	6日目
735円 ( 809円 )	在庫品1日目当日出荷可能
1,977円 ( 2,175円 )	6日目
735円 ( 809円 )	6日目
703円 ( 773円 )	在庫品1日目当日出荷可能
2,067円 ( 2,274円 )	在庫品1日目当日出荷可能
853円 ( 938円 )	在庫品1日目当日出荷可能
2,197円 ( 2,417円 )	6日目
735円 ( 809円 )	6日目
2,527円 ( 2,780円 )	6日目
855円 ( 941円 )	在庫品1日目当日出荷可能
2,161円 ( 2,377円 )	6日目
1,032円 ( 1,135円 )	在庫品1日目当日出荷可能
1,103円 ( 1,213円 )	6日目
2,632円 ( 2,895円 )	7日目
2,642円 ( 2,906円 )	6日目
1,082円 ( 1,190円 )	在庫品1日目当日出荷可能
2,527円 ( 2,780円 )	在庫品1日目当日出荷可能
1,099円 ( 1,209円 )	在庫品1日目当日出荷可能
3,078円 ( 3,386円 )	6日目
1,149円 ( 1,264円 )	6日目
3,187円 ( 3,506円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
3,187円 ( 3,506円 )	6日目
1,438円 ( 1,582円 )	在庫品1日目当日出荷可能
1,722円 ( 1,894円 )	6日目
3,187円 ( 3,506円 )	6日目
1,776円 ( 1,954円 )	6日目
3,642円 ( 4,006円 )	6日目
1,647円 ( 1,812円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	6日目
1,722円 ( 1,894円 )	在庫品1日目当日出荷可能
1,692円 ( 1,861円 )	在庫品1日目当日出荷可能
4,597円 ( 5,057円 )	6日目
1,868円 ( 2,055円 )	在庫品1日目当日出荷可能
4,398円 ( 4,838円 )	6日目
1,859円 ( 2,045円 )	6日目
4,684円 ( 5,152円 )	6日目
1,918円 ( 2,110円 )	在庫品1日目当日出荷可能
5,287円 ( 5,816円 )	6日目

基本情報

基本情報

最もポピュラーな油圧シリンダ用のパッキンです。ピストンおよびロッド用のいずれにも使用でき、一体みぞに装着が可能です。

ご注意

写真はイメージです。
※実物は、切れ目のない円形です
バックアップリングは別売りです。適用型式をご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

阪上製作所
【空圧用】MYパッキン
【特長】 ・小断面の空気圧用Uパッキンです。 ・摩擦抵抗が小さく電磁弁などに適します。 ・JIS B2401-P系列のOリングとみぞ互換性があります。 【用途】 ・電磁弁。
ミスミ
Ｏリング　Ｐシリーズ
在庫品のため即日出荷可能です。
阪上製作所
SERスクレーパ
【特長】 ・外部からの塵埃の侵入を防止してパッキンや軸受を保護します。 ・小断面のはめ込みタイプで屋内設置の小口径シリンダ用です。 【用途】 ・小口径シリンダ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【油圧用】SKYパッキンのレビュー

4.7平均満足度：4.79件のレビュー

星5
78%
星4
22%
星3
0%
星2
0%
星1
0%

経年劣化による交換品として

満足度：5.02019/12/10

自社で使っている油圧シリンダのロッド部に経年劣化による油にじみが発生していたので交換品として使用しました。油圧シリンダの...もっと読む

2人が参考にしています。

フロアージャッキ

満足度：5.02017/06/14

純正品ではなかったのですが、さすがに坂上の製品ですのでバッチリでした。

2人が参考にしています。

油圧シリンダーのパッキン

満足度：4.02023/03/27

油圧シリンダーのパッキンを交換するために購入しました。品質はよいと思います。

1人が参考にしています。

油圧シリンダーのフロントカバー部

満足度：5.02021/11/24

組み付け後に溶接作業工程により高温になるので、安全を確保するために耐熱性の部品を使用することにしました。安心して作業を進...もっと読む

1人が参考にしています。

油圧シリンダーのメンテナンス時に使用しました

満足度：5.02022/06/08

当社で使用している油圧プレス機の加圧時に異音がしていたので、その油圧シリンダーのメンテナンス時に使用しました。油圧プレス...もっと読む

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【油圧用】SKYパッキン	【油圧用】GNYパッキン	【油圧用】GPYパッキン	【油圧用】RGYパッキン	【油圧用】HSDパッキン	【油圧用】KYパッキン
メーカー	阪上製作所	阪上製作所	阪上製作所	阪上製作所	阪上製作所	阪上製作所
通常価格	668円-	702円 -	791円 -	637円 -	342円 -	581円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	6日目	6日目	6日目	在庫品1日目〜
種類	パッキン	パッキン	パッキン	パッキン	パッキン	パッキン
動作種類	往復運動用	往復運動用	往復運動用	往復運動用	往復運動用	往復運動用
パッキン種類	ピストン用 / ロッド用	ロッド用	ピストン用	ピストン用	ピストン用	ピストン用 / ロッド用
パッキン用途	油圧	油圧	油圧	油圧	油圧	油圧
バックアップリング材質	エスフロン PTFE(PT111)	-	-	-	-	-
