メカニカル部品技術窓口
絞り込み条件
未確定：候補が13型番あります。
内径d(mm)
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 25
- 30
外径D(mm)
~mm- 6
- 7
- 8
- 9
- 11
- 14
- 16
- 18
- 20
- 22
- 24
- 31
- 36
幅 H(mm)
~mm- 2.1
- 2.8
- 4.2
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 6日以内
【油圧用】NMYパッキン
- 通常単価(税別)
- 386円～543円
- 税込単価
- 425円～597円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
JIS B 2401 P系列のOリングと互換性のある小断面設計のロッド専用Uパッキンです。 Oリングよ...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

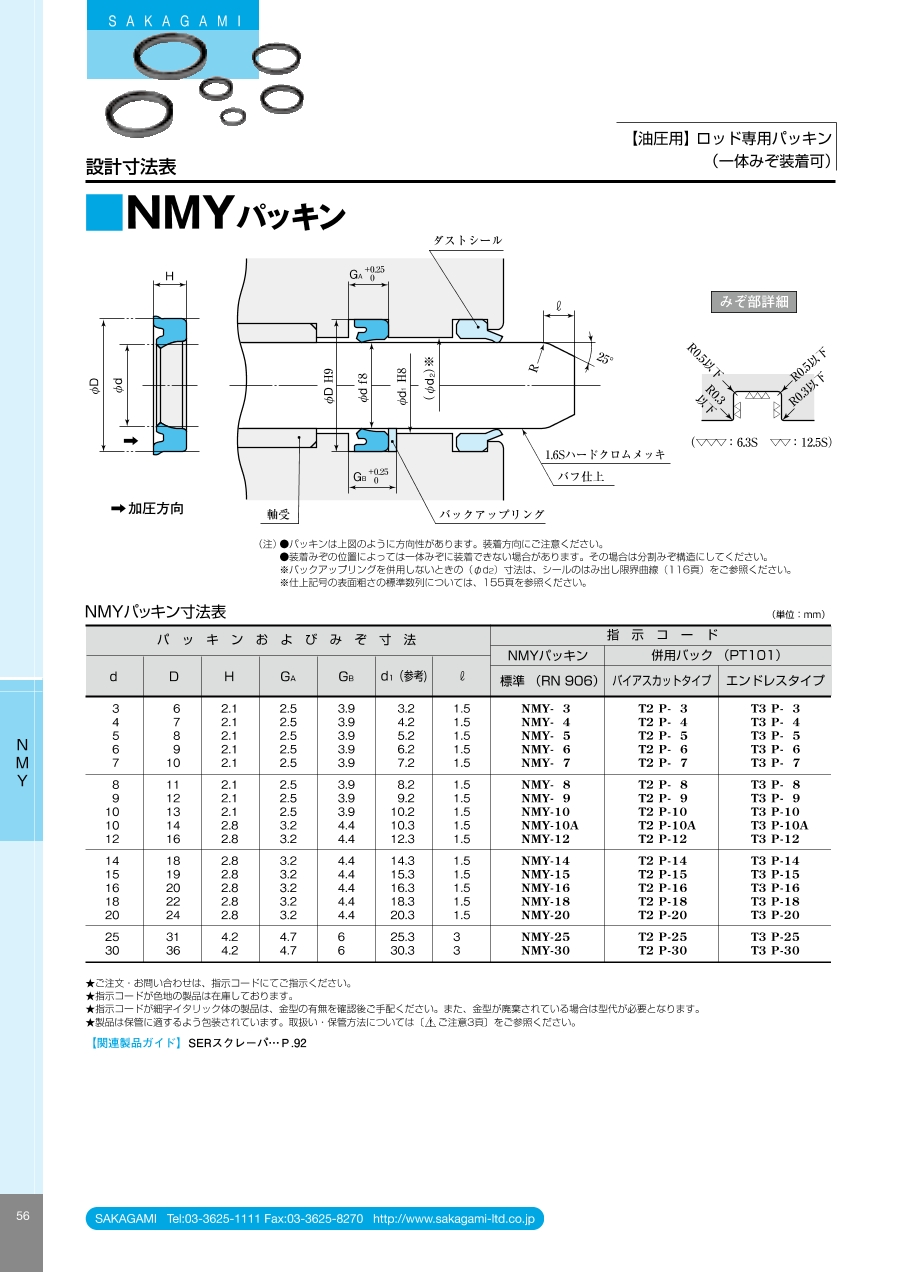

外形図
（注）
- パッキンは上図のように方向性があります。装着方向にご注意ください。
- 装着みぞの位置によっては一体みぞに装着できない場合があります。その場合は分割みぞ構造にしてください。
※バックアップリングを併用しないときの（φd2）寸法は、シールのはみ出し限界曲線（デジタルカタログ116頁）をご参照ください。
※仕上記号の表面粗さの標準数列については、デジタルカタログ155頁を参照ください。
みぞ部詳細
製品仕様
| 名称 | 分類 | 標準材質 | 適用流体 | ||||
|---|---|---|---|---|---|---|---|
| 材質番号 | 使用範囲 | ||||||
| 使用箇所 | 常用最高圧力 MPa{kgf/cm2} | 最高速度 （m/s） | 温度 （℃） | ||||
| NMYパッキン | 油圧用パッキン | RN906 | NMYパッキン<はみ出しすきまH9/f8> | 14{140} | 0.5 | -10～80 | 一般石油系作動油 水-グリコール系作動液 水-油エマルジョン系作動液 （一般石油系作動油、 リン酸エステル系作動液） |
| ロッド専用 | バックアップリング併用 | 21{210} | |||||
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
507円 ( 558円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
453円 ( 498円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 6日目 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
412円 ( 453円 ) | 6日目 |
458円 ( 504円 ) | 6日目 |
435円 ( 479円 ) | 6日目 |
435円 ( 479円 ) | 6日目 |
538円 ( 592円 ) | 6日目 |
537円 ( 591円 ) | 6日目 |
【油圧用】NMYパッキンのレビュー
油圧シリンダーのロッドパッキン
5
5.02021/12/31
オイル漏れを起こした油圧シリンダーのロッドパッキンの交換に使用しました。
元々はOリングでしたが、Oリングと寸法互換のた...もっと読む
1人が参考にしています。
オイル用工具
5
5.02019/02/20
オートバイのサスペンション用のオイル工具の部品として使用しました。
オイルに対しての劣化もなく、漏れもなく問題なく使用で...もっと読む
1人が参考にしています。
パッキンの交換用として
5
5.02019/12/20
当社で請け負っている生産設備装置のメンテナンス時に回転軸部分のダストシールとして使っているパッキンの交換用として使用して...もっと読む
0人が参考にしています。
油圧部品
5
5.02018/09/24
機械の油圧部分で漏れが発生した為、交換しました。サイズ等同等品を購入しましたが問題ありませんでした。
0人が参考にしています。
油圧圧着工具の修理
5
5.02017/07/31
急な故障で困っていましたが、サイズも豊富で、発送も早く非常に助かりました。
0人が参考にしています。
