椿本チエイン

サイドローラ付ラムダRSチェーン

カタログ

通常単価(税別): 119円～681円

税込単価: 131円～749円

通常出荷日：16日目～23日目

【特長】・サイドローラ形ですので、コンベヤのコンパクト化に適しています。またサイドローラを多数付けられ...

よく一緒に見られています

椿本チエイン

通常出荷日：16 日目～

よく一緒に見られています

椿本チエイン

通常出荷日：23 日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

千鳥形

平行形

継手リンクの形式はすべて割ピン形です。
ばねブレーキの構造は、バイピッチと同じです。

製品仕様

型番	最大許容張力 kN｛kgf｝
RS40-LMC-SRP	2.65｛270｝
RS50-LMC-SRP	4.31｛440｝
RS60-LMC-SRP	6.28｛640｝

規格表

チェーンサイズ&形式	ピッチ P	ローラ径 R	内リンク内幅 W	プレート		ピン				サイドローラ		概略質量 kg/m
プラサイドローラ（ブレーキ付）	ピッチ P	ローラ径 R	内リンク内幅 W	厚さ T	幅 H	径 D	L₁	L₂	L₃	DS	HS	概略質量 kg/m
RS40-LMC-SRP	12.70	7.92	7.95	1.5	12.0	3.97	9.65	17.9	19.3	15.88	7.8	0.94
RS50-LMC-SRP	15.875	10.16	9.53	2.0	15.0	5.09	11.9	21.6	23.2	19.05	9.4	1.42
RS60-LMC-SRP	19.05	11.91	12.70	2.4	18.1	5.96	15.25	27.95	30.35	22.23	12.6	2.11

注）質量はサイドローラが1リンク毎千島（外形図左）、または2リンク毎平行（外形図右）に付く場合です。

型番リスト

表示件数

型番

チェーン番号

許容張力(範囲選択)

(kN)

取付形式

ピッチ

(mm)

ローラ径

(mm)

プレート厚さ

(mm)

プレート幅

(mm)

最大許容張力

(kN)

RoHS2（10物質）?

最小発注数量

[40] RS40	2.51～5.00	千鳥形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	千鳥形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	平行形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	千鳥形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	千鳥形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	平行形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	千鳥形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	平行形	12.7	7.92	1.5	12	2.65	対応	1個
[40] RS40	2.51～5.00	千鳥形	12.7	7.92	1.5	12	2.65	対応	1個
[50] RS50	2.51～5.00	千鳥形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	千鳥形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	平行形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	平行形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	千鳥形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	千鳥形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	平行形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	千鳥形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	平行形	15.875	10.16	2	15	4.31	対応	1個
[50] RS50	2.51～5.00	千鳥形	15.875	10.16	2	15	4.31	対応	1個
[60] RS60	5.01～	千鳥形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	千鳥形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	平行形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	平行形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	千鳥形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	千鳥形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	平行形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	千鳥形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	平行形	19.05	11.91	2.4	18.1	6.28	対応	1個
[60] RS60	5.01～	千鳥形	19.05	11.91	2.4	18.1	6.28	対応	1個

通常単価(税別) (税込単価)	通常出荷日

420円 ( 462円 )	23日目
174円 ( 191円 )	23日目
420円 ( 462円 )	23日目
328円 ( 361円 )	16日目
130円 ( 143円 )	16日目
144円 ( 158円 )	23日目
126円 ( 139円 )	23日目
128円 ( 141円 )	23日目
119円 ( 131円 )	23日目
504円 ( 554円 )	23日目
197円 ( 217円 )	23日目
504円 ( 554円 )	23日目
212円 ( 233円 )	23日目
402円 ( 442円 )	16日目
164円 ( 180円 )	16日目
179円 ( 197円 )	23日目
158円 ( 174円 )	23日目
181円 ( 199円 )	23日目
150円 ( 165円 )	23日目
681円 ( 749円 )	23日目
279円 ( 307円 )	23日目
627円 ( 690円 )	23日目
263円 ( 289円 )	23日目
494円 ( 543円 )	16日目
229円 ( 252円 )	16日目
247円 ( 272円 )	23日目
229円 ( 252円 )	23日目
228円 ( 251円 )	23日目
212円 ( 233円 )	23日目

詳細情報

基本情報

基本情報

【特長】
・サイドローラ形ですので、コンベヤのコンパクト化に適しています。またサイドローラを多数付けられますので小さな搬送物を直接乗せるコンベヤにも適しています。
・垂直方向の寸法最小。
【用途】
・低速搬送で、小形から大形まで多くのコンベヤに使用されます。

カタログ

商品TOP

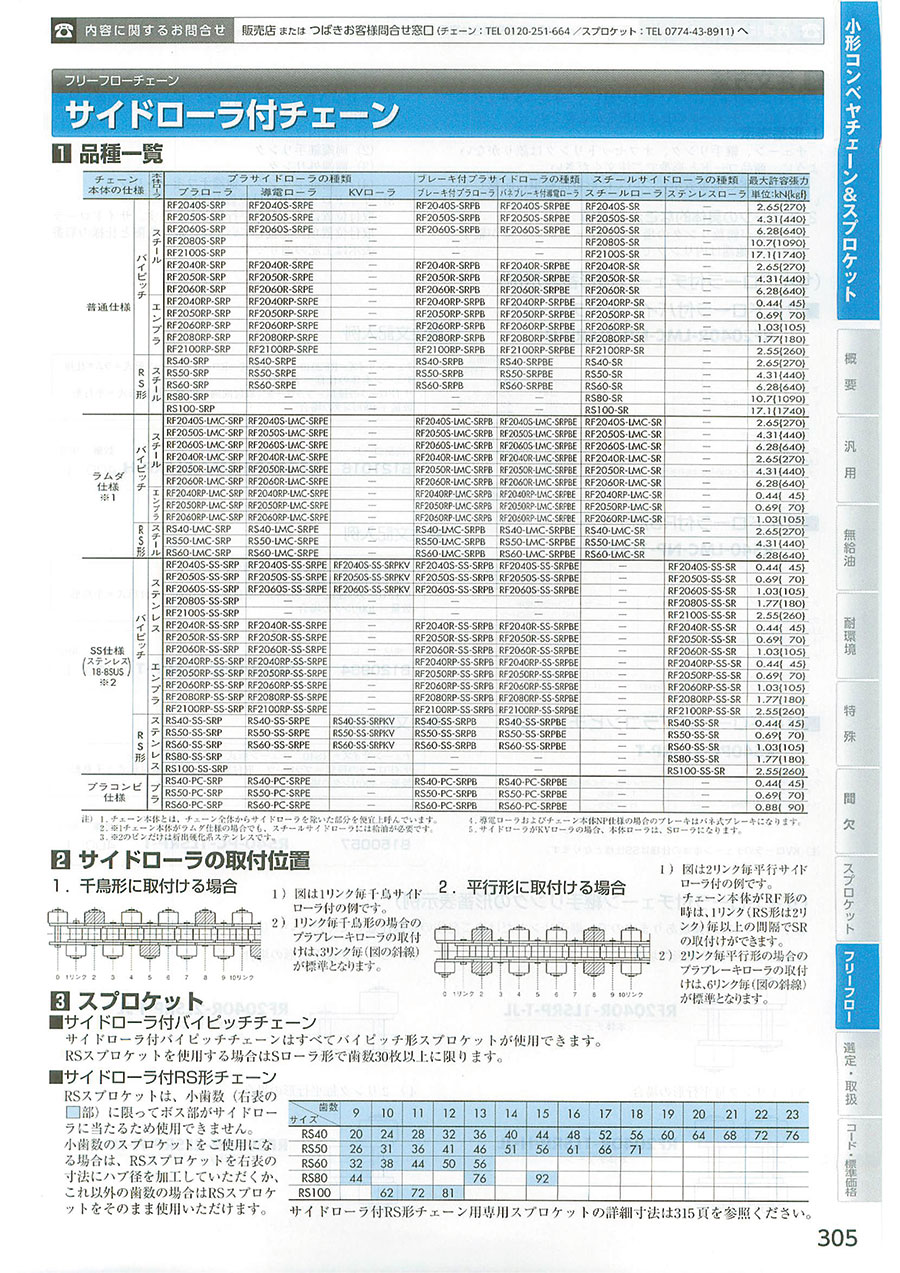

カタログ (見開き版)
