コーティングバイピッチチェーン（NEP仕様）
- 通常単価(税別)
- 67円～2,195円
- 税込単価
- 74円～2,415円
通常出荷日：32日目～51日目
一般用A系ローラチェーンのピッチを2倍にし、プレートをフラット形状とし、アタッチメントを付けた搬送用チ...
詳細を確認
未確定：候補が231型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

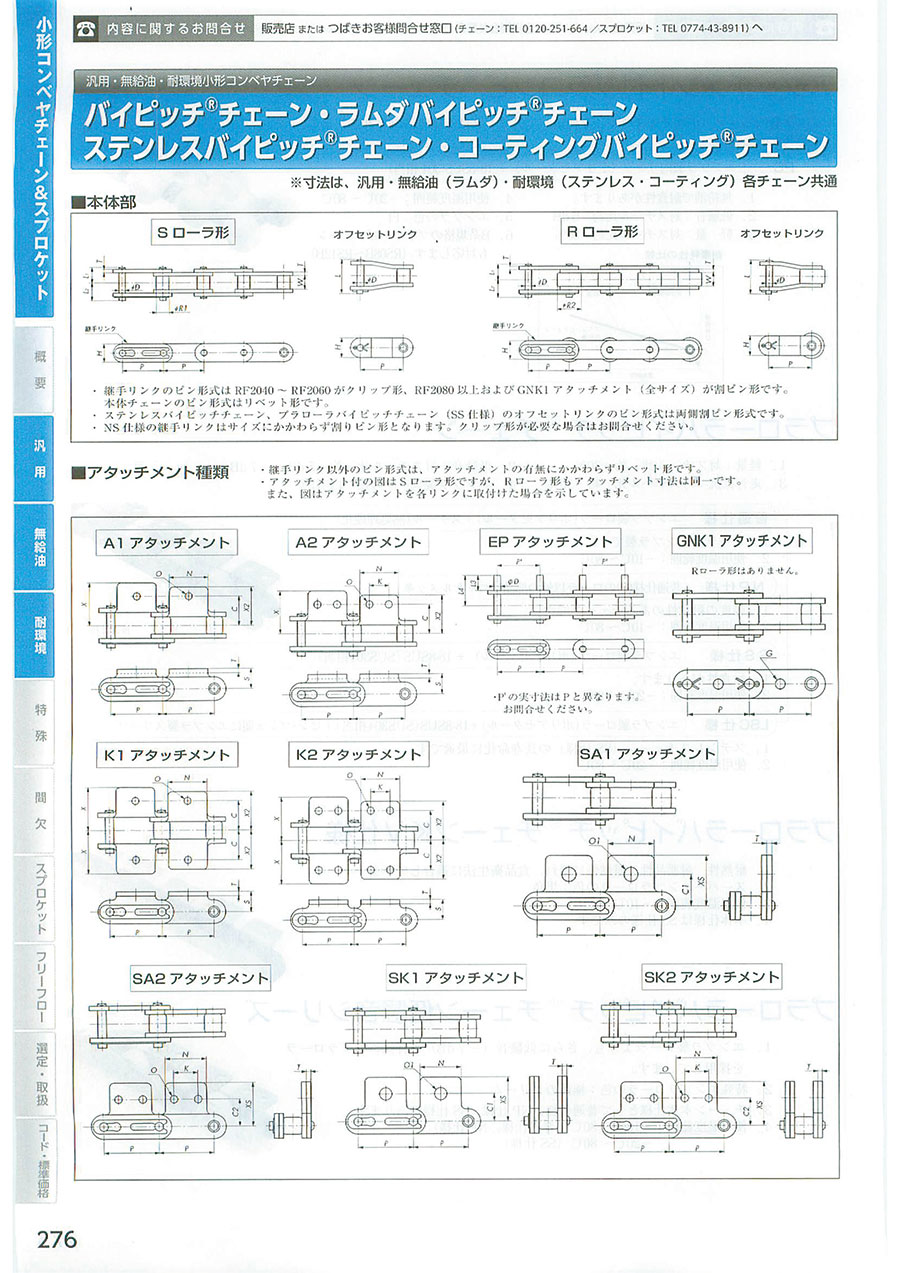

外形図
本体部
S ローラ形
R ローラ形
- 継手リンクのピン形式はRF2040～RF2060がクリップ形、RF2080以上およびGNK1アタッチメント（全サイズ）が割ピン形です。本体チェーンのピン形式はリベット形です。
アタッチメント種類
A2アタッチメント
K2アタッチメント
- 継手リンク以外のピン形式は、アタッチメントの有無にかかわらずリベット形です。
- アタッチメント付の図はSローラ形ですが、Rローラ形もアタッチメント寸法は同一です。また、図はアタッチメントを各リンクに取付けた場合を示しています。
製品仕様
- 使用温度範囲：-10～+150℃
対応サイズ・最大許容張力の一覧表
単位：kN｛kgf｝
| チェーンサイズ | コーティングハイピッチチェーン |
|---|---|
| NEP仕様 | |
| RF2040 | 2.65｛270｝ |
| RF2050 | 4.31｛440｝ |
| RF2060 | 6.28｛640｝ |
| RF2080 | 10.7｛1,090｝ |
| RF2100 | 17.1｛1,740｝ |
規格表
本体部
| チェーンサイズ | ピッチ P | ローラ径 | 内リンク 内幅 W | ピン | オフセットピン長 L | プレート | 概略質量 kg/m | 1ユニットのリンク数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sローラ R1 | Rローラ R2 | 径 D | L1 | L2 | 厚さ T | 幅 H | スチール製 | ||||||
| Sローラ | Rローラ | ||||||||||||
| RF2040 | 25.40 | 7.92 | 15.88 | 7.95 | 3.97 | 8.25 | 9.95 | 18.2 | 1.5 | 12.0 | 0.51 | 0.87 | 120 |
| RF2050 | 31.75 | 10.16 | 19.05 | 9.53 | 5.09 | 10.30 | 12.0 | 22.6 | 2.0 | 15.0 | 0.84 | 1.30 | 96 |
| RF2060 | 38.10 | 11.91 | 22.23 | 12.70 | 5.96 | 14.55 | 16.55 | 31.5 | 3.2 | 17.2 | 1.51 | 2.19 | 80 |
| RF2080 | 50.80 | 15.88 | 28.58 | 15.88 | 7.94 | 18.30 | 20.90 | 39.9 | 4.0 | 23.0 | 2.41 | 3.52 | 60 |
| RF2100 | 63.50 | 19.05 | 39.69 | 19.05 | 9.54 | 21.80 | 24.50 | 47.5 | 4.8 | 28.6 | 3.54 | 5.80 | 48 |
注）RF2080のNEP仕様のL寸法表は41.9となります。
アタッチメント
| チェーンサイズ | C | C1 | C2 | K | N | O | O1 | S | X | X2 | XS | D | L3 | L4 | G | アタッチメント1個当たりの付加質量 kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aアタッチメント | Kアタッチメント | ||||||||||||||||
| RF2040 | 12.7 | 11.1 | 13.6 | 9.5 | 19.1 | 3.6 | 5.2 | 9.1 | 19.3 | 17.6 | 19.8 | 3.97 | 9.5 | 16.75 | 4.1 | 0.003 | 0.006 |
| RF2050 | 15.9 | 14.3 | 15.9 | 11.9 | 23.8 | 5.2 | 6.8 | 11.1 | 24.2 | 22.0 | 24.6 | 5.09 | 11.9 | 21.0 | 5.1 | 0.006 | 0.012 |
| RF2060 | 21.45 | 17.5 | 19.1 | 14.3 | 28.6 | 5.2 | 8.7 | 14.7 | 31.5 | 28.2 | 30.6 | 5.96 | 14.3 | 27.45 | 6.1 | 0.017 | 0.034 |
| RF2080 | 27.8 | 22.2 | 25.4 | 19.1 | 38.1 | 6.8 | 10.3 | 19.1 | 40.7 | 36.6 | 40.5 | 7.94 | 19.1 | 35.5 | 8.1 | 0.032 | 0.064 |
| RF2100 | 33.35 | 28.6 | 31.8 | 23.8 | 47.6 | 8.7 | 14.3 | 23.4 | 49.9 | 44.9 | 50.4 | 9.54 | 23.8 | 43.4 | 10.1 | 0.060 | 0.120 |
注）NEP仕様の場合、O、O1寸法が若干小さくなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
300円 ( 330円 ) | 51日目 |
252円 ( 277円 ) | 51日目 |
341円 ( 375円 ) | 51日目 |
148円 ( 163円 ) | 51日目 |
179円 ( 197円 ) | 51日目 |
129円 ( 142円 ) | 51日目 |
148円 ( 163円 ) | 51日目 |
124円 ( 136円 ) | 51日目 |
135円 ( 149円 ) | 51日目 |
117円 ( 129円 ) | 51日目 |
129円 ( 142円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
124円 ( 136円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
124円 ( 136円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
117円 ( 129円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
117円 ( 129円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
117円 ( 129円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
113円 ( 124円 ) | 51日目 |
104円 ( 114円 ) | 51日目 |
570円 ( 627円 ) | 51日目 |
109円 ( 120円 ) | 51日目 |
135円 ( 149円 ) | 51日目 |
91円 ( 100円 ) | 51日目 |
109円 ( 120円 ) | 51日目 |
82円 ( 90円 ) | 51日目 |
99円 ( 109円 ) | 51日目 |
78円 ( 86円 ) | 51日目 |
91円 ( 100円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
82円 ( 90円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
82円 ( 90円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
78円 ( 86円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
78円 ( 86円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
78円 ( 86円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
70円 ( 77円 ) | 51日目 |
67円 ( 74円 ) | 51日目 |
463円 ( 509円 ) | 51日目 |
385円 ( 424円 ) | 32日目 |
286円 ( 315円 ) | 32日目 |
452円 ( 497円 ) | 32日目 |
229円 ( 252円 ) | 32日目 |
293円 ( 322円 ) | 32日目 |
212円 ( 233円 ) | 32日目 |
229円 ( 252円 ) | 32日目 |
199円 ( 219円 ) | 32日目 |
215円 ( 237円 ) | 32日目 |
198円 ( 218円 ) | 32日目 |
212円 ( 233円 ) | 32日目 |
194円 ( 213円 ) | 32日目 |
199円 ( 219円 ) | 32日目 |
詳細情報
基本情報
一般用A系ローラチェーンのピッチを2倍にし、プレートをフラット形状とし、アタッチメントを付けた搬送用チェーンで、ISO1275のA系、ASME B29.100、JIS B1803に規定されています。全長精度が高い。ローラ形式にはRローラとSローラがあり、用途に応じた使い分けができます。各種メッキ、コーティングチェーンの中で、もっとも優れた耐食性を有します。海水がかかる雰囲気や屋外でも使用可能です。六価クロムなど有害な物質を使用しない、環境にやさしい次世代チェーンです。
