PXベルト P2M形（シナヤカ530仕様）
- 通常単価(税別)
- 366円～1,828円
- 税込単価
- 403円～2,011円
通常出荷日：5日目～30日目
緻密な噛合い理論に基づく合理的な円弧歯形を採用し、タイミングベルトの飛躍的な高性能化を実現しています。...
詳細を確認
未確定：候補が375型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

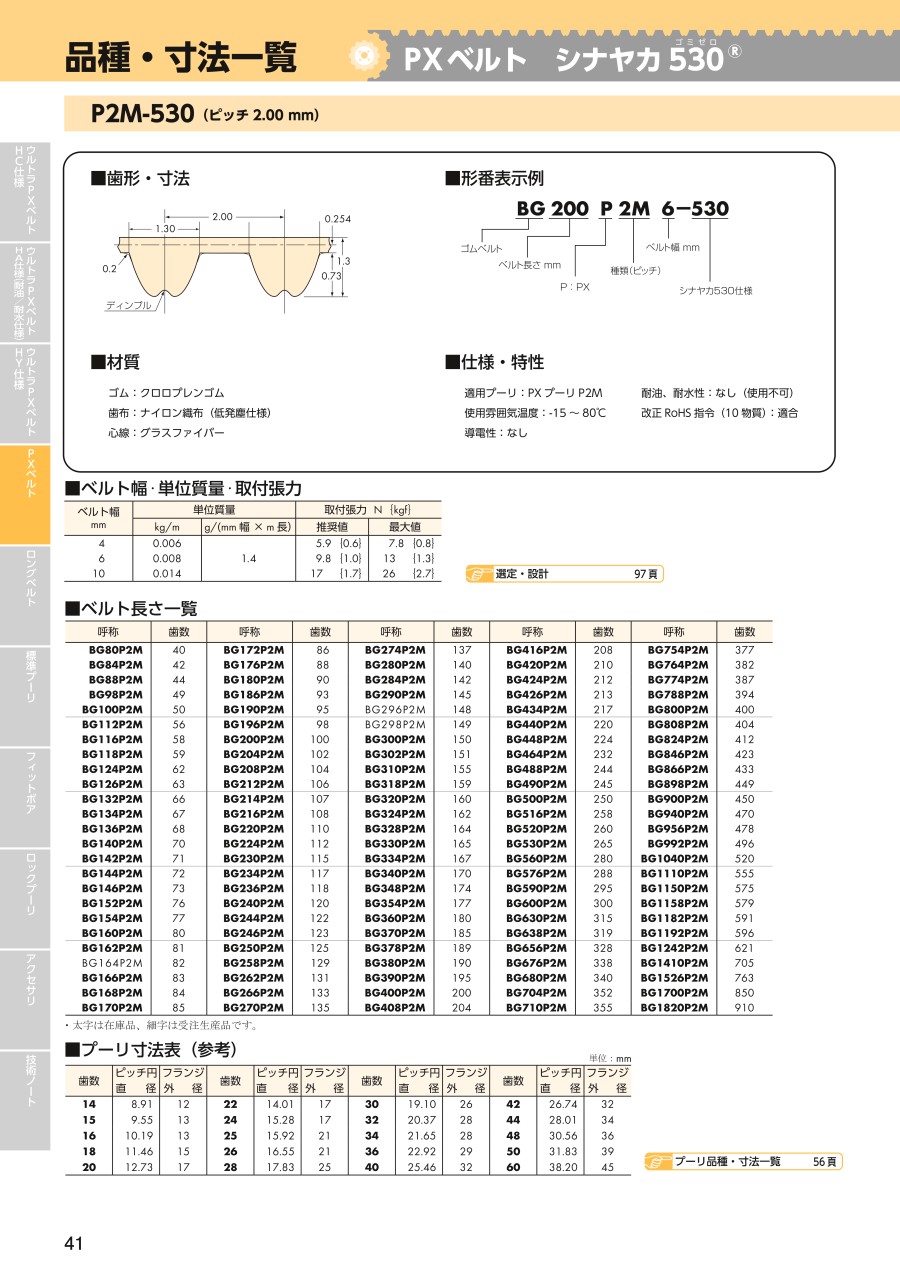

商品情報
製品仕様
BG80P2M4-530／BG84P2M4-530／BG88P2M4-530／BG98P2M4-530／BG100P2M4-530
材質
- ゴム：クロロプレンゴム
- 歯布：ナイロン織布（低発塵仕様）
- 心線：グラスファイバー
周囲条件
- 適用プーリ：PXプーリ P2M
- 耐油、耐水性：なし（使用不可）
- 使用雰囲気温度：15～80℃
- 導電性：なし
単位：mm
| 型番 | 周長mm | 歯数 |
|---|---|---|
| BG80P2M4-530 | 80 | 40 |
| BG84P2M4-530 | 84 | 42 |
| BG88P2M4-530 | 88 | 44 |
| BG98P2M4-530 | 98 | 49 |
| BG100P2M4-530 | 100 | 50 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
366円 ( 403円 ) | 5日目 |
505円 ( 556円 ) | 5日目 |
649円 ( 714円 ) | 20日目 |
366円 ( 403円 ) | 20日目 |
550円 ( 605円 ) | 5日目 |
649円 ( 714円 ) | 5日目 |
399円 ( 439円 ) | 5日目 |
550円 ( 605円 ) | 5日目 |
649円 ( 714円 ) | 20日目 |
366円 ( 403円 ) | 5日目 |
505円 ( 556円 ) | 16日目 |
649円 ( 714円 ) | 5日目 |
435円 ( 479円 ) | 5日目 |
505円 ( 556円 ) | 5日目 |
649円 ( 714円 ) | 20日目 |
693円 ( 762円 ) | 5日目 |
927円 ( 1,020円 ) | 5日目 |
1,152円 ( 1,267円 ) | 5日目 |
858円 ( 944円 ) | 5日目 |
955円 ( 1,051円 ) | 5日目 |
1,184円 ( 1,302円 ) | 20日目 |
398円 ( 438円 ) | 13日目 |
569円 ( 626円 ) | 5日目 |
663円 ( 729円 ) | 20日目 |
738円 ( 812円 ) | 20日目 |
969円 ( 1,066円 ) | 5日目 |
1,188円 ( 1,307円 ) | 20日目 |
738円 ( 812円 ) | 20日目 |
969円 ( 1,066円 ) | 5日目 |
1,196円 ( 1,316円 ) | 20日目 |
366円 ( 403円 ) | 20日目 |
505円 ( 556円 ) | 5日目 |
662円 ( 728円 ) | 20日目 |
742円 ( 816円 ) | 20日目 |
971円 ( 1,068円 ) | 5日目 |
1,193円 ( 1,312円 ) | 5日目 |
398円 ( 438円 ) | 5日目 |
505円 ( 556円 ) | 5日目 |
662円 ( 728円 ) | 20日目 |
808円 ( 889円 ) | 5日目 |
986円 ( 1,085円 ) | 20日目 |
1,239円 ( 1,363円 ) | 20日目 |
754円 ( 829円 ) | 5日目 |
1,000円 ( 1,100円 ) | 5日目 |
1,268円 ( 1,395円 ) | 5日目 |
396円 ( 436円 ) | 5日目 |
539円 ( 593円 ) | 5日目 |
662円 ( 728円 ) | 5日目 |
431円 ( 474円 ) | 5日目 |
566円 ( 623円 ) | 5日目 |
693円 ( 762円 ) | 20日目 |
432円 ( 475円 ) | 5日目 |
519円 ( 571円 ) | 5日目 |
693円 ( 762円 ) | 20日目 |
431円 ( 474円 ) | 5日目 |
519円 ( 571円 ) | 20日目 |
693円 ( 762円 ) | 5日目 |
411円 ( 452円 ) | 5日目 |
519円 ( 571円 ) | 5日目 |
693円 ( 762円 ) | 20日目 |
詳細情報
基本情報
緻密な噛合い理論に基づく合理的な円弧歯形を採用し、タイミングベルトの飛躍的な高性能化を実現しています。また、豊富なサイズをご用意していますので、あらゆる装置の高性能化にお役立ていただけます。
【特長】
・合理的な円弧歯形を採用し、高負荷伝動を可能にしました。
・大きなベルト歯で、高い歯飛び性能を有しています。
・歯先の特殊ディンプルの効果により低騒音です。
・プーリとのかみ合いが、歯先と歯底が共に接触するジャストタッチですから高精度伝動が可能です。
