椿本チエイン

TKR形プラケーブルベヤ（TKR15H22形）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

椿本チエイン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

椿本チエイン

通常出荷日：9 日目～

クラストップの低騒音と低発塵を実現したTKR形プラケーブルベヤ（TKR15H...

カバー種類
標準
内側高さ H1 (mm)
22
特性
標準
運動の種類
2次元運動
使用温度範囲 (℃)
-40::80

ご注意

近年の材料費や物流費・人件費の高騰を受け、これまでの価格の維持が困難なため、19年9月1日より価格改定をさせていただきます。
誠に勝手ではございますが、何卒ご理解の程お願いいたします。
※各商品ページ掲載の価格表やPDF価格データ等は10月までの更新を予定しております。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

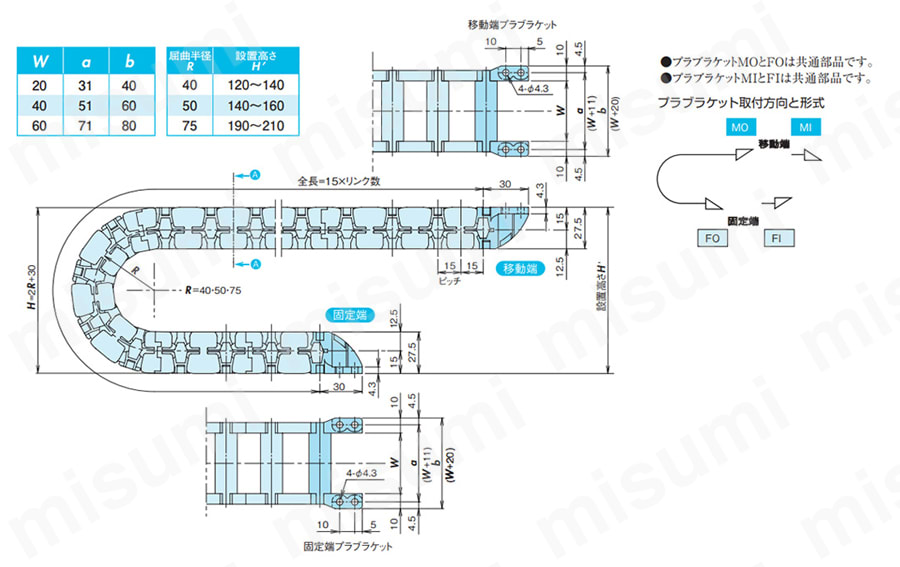

外形図

ブラケット寸法

注）設置高さH’寸法にて設計、設置ください。

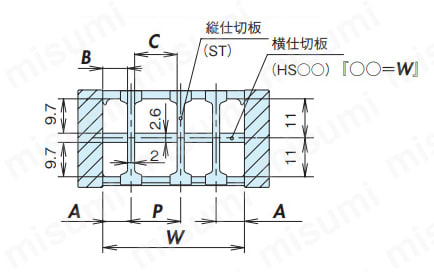

仕切寸法

縦仕切板のみ使用

全体を多段に仕切る方式（DSAタイプ）

※A、B、P、Cそれぞれの最大値は横仕切板がある場合に適用します。

A：縦仕切板の中心とリンク端面の距離
B：縦仕切板とリンクのスキマ
P：縦仕切板同士の中心間の距離
C：縦仕切板同士のスキマ

製品仕様

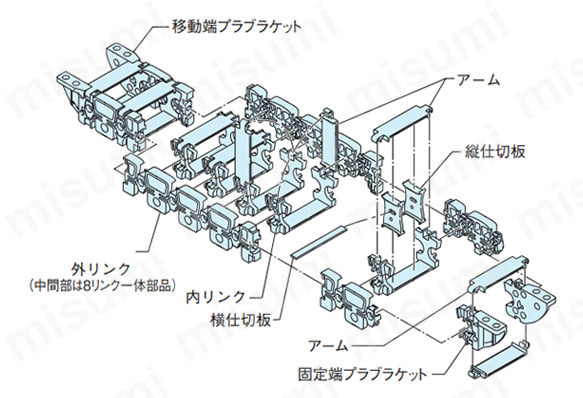

構造

移動端プラブラケットと固定端プラブラケットは共通部品
構造上、リンク数は必ず偶数となります。（切継ぎは2リンク毎になります）

基本仕様

	プラブラケット
最大移動速度 m/min		300^※1
使用温度範囲 ℃		-40～+80
材質	本体	エンプラ（黒色）
	縦仕切板
	横仕切板	エンプラ（白色）
定尺長さリンク		ご指定リンク数

※1.支持ローラ設置の場合150m/min。
※酸性／アルカリ性雰囲気では使用できません。

規格表

本体

ブラケット

型番	内幅W	屈曲半径R	質量kg/m
TKR15H22-30W20R40	20	40	0.3
TKR15H22-30W20R50		50
TKR15H22-30W20R75		75
TKR15H22-30W40R40	40	40	0.4
TKR15H22-30W40R50		50
TKR15H22-30W40R75		75
TKR15H22-30W60R40	60	40	0.5
TKR15H22-30W60R50		50
TKR15H22-30W60R75		75

型番	適用ケーブルベヤ本体	質量g/個
TKR15H22W20-MO	TKR15H22-30W20R**	11
TKR15H22W20-MI		12
TKR15H22W20-FO		14
TKR15H22W20-FI		14
TKR15H22W40-MO	TKR15H22-30W40R**	14
TKR15H22W40-MI		14
TKR15H22W40-FO		14
TKR15H22W40-FI		14
TKR15H22W60-MO	TKR15H22-30W60R**	14
TKR15H22W60-MI		14
TKR15H22W60-FO		14
TKR15H22W60-FI		14

縦仕切版

横仕切版

型番	適用ケーブルベヤ本体	質量g/個
TKR15H22-ST	TKR15H22-30WxxxRxxx	1

型番	適用ケーブルベヤ本体	質量g/個
TKR15H22-HS20	TKR15H22-30W20Rxxx	1
TKR15H22-HS40	TKR15H22-30W40Rxxx	2
TKR15H22-HS60	TKR15H22-30W60Rxxx	3

縦仕切板のタイプ	内幅W	A		B		P		C
ST（スライド取付）	全W共通	5～21		4～20		6～50		4～48
ST（ロック取付）	20	6,8	2mm毎	5,7	2mm毎	6,8	2mm毎	4,6	2mm毎
	40	6～20		5～19		6～28		4～26
	60	6～20		5～19		6～48		4～46

型番リスト

表示件数

型番

TKR15H22-30W[20,40,60]R[40,50,75]+[12-100/2]L-[FI,FO]-[MI,MO]

TKR15H22-30W[20,40,60]R[40,50,75]ETL+[12-100/2]L

種類

内側幅 W1

(mm)

キャリア内部分割数

屈曲半径 R

(mm)

最大ケーブル外径 Dp

(φ)

使用速度

(m/s)

ピッチ P

(mm)

ケーブル挿入面

ケーブル挿入種類

リンク数

キャリア材質

部品種類

詳細情報

基本情報

基本情報

クラストップの低騒音と低発塵を実現したTKR形プラケーブルベヤ（TKR15H22形）。
【特長】
・ショートピッチと樹脂の撓みを利用した独自の屈曲構造。
・クリーンな環境に最適。

ご注意

近年の材料費や物流費・人件費の高騰を受け、これまでの価格の維持が困難なため、19年9月1日より価格改定をさせていただきます。
誠に勝手ではございますが、何卒ご理解の程お願いいたします。
※各商品ページ掲載の価格表やPDF価格データ等は10月までの更新を予定しております。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
