メカニカル部品技術窓口

絞り込み条件

未確定：候補が34型番あります。

種類
~mm
- 本体(角形)
- 関連部品
内側幅 W1(mm)
~mm
- 16
- 25
- 38
- 50
キャリア内部分割数
~mm
- なし
屈曲半径 R(mm)
~mm
- 48
- 60
- 75
- 100
- 125
特性
~mm
- 標準
- 低摩耗
最大ケーブル外径 Dp(φ)
~mm
- 13
- 28
使用速度(m/s)
~mm
- 5
ピッチ P(mm)
~mm
- 35
ケーブル挿入面
~mm
- 外周面
- 内周面
ケーブル挿入種類
スナップ(開閉)
スナップ(開閉)
リンク数
~mm
[1-100/1]
本体種類
~mm
- 本体（アーム内周側開閉タイプ）
- 本体（アーム外周側開閉タイプ）
部品種類
~mm
関連部品材質
~mm
- エンプラ
固定端記号
~mm
- FI
- FO
- なし
移動端記号
~mm
- MI
- MO
- なし
タイプ
~mm
- TKP35H32
出荷日
- すべて
- 6日以内
- 9日以内
- 15日以内

椿本チエイン

TKP形プラケーブルベヤ（TKP35H32形）

カタログ |

数量スライド割引

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

椿本チエイン

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

椿本チエイン

通常出荷日：在庫品1日目

切り継ぎも容易なTKP形プラケーブルベヤ（TKP35H32形）。【特長】・...

カバー種類
標準
内側高さ H1 (mm)
32
運動の種類
2次元運動
使用温度範囲 (℃)
-40::80

ご注意

近年の材料費や物流費・人件費の高騰を受け、これまでの価格の維持が困難なため、19年9月1日より価格改定をさせていただきます。
誠に勝手ではございますが、何卒ご理解の程お願いいたします。
※各商品ページ掲載の価格表やPDF価格データ等は10月までの更新を予定しております。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

W16
注）設置高さH'寸法にて設計、設置ください。

W25・W28・W50
注）設置高さH'寸法にて設計、設置ください。

DSAタイプ

製品仕様

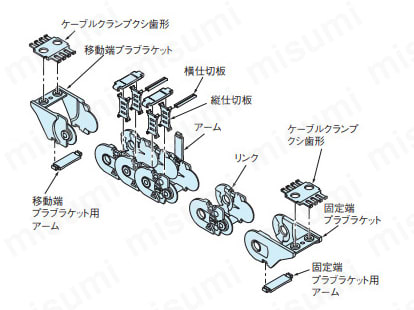

構造

W16

W25・W28・W50

基本仕様

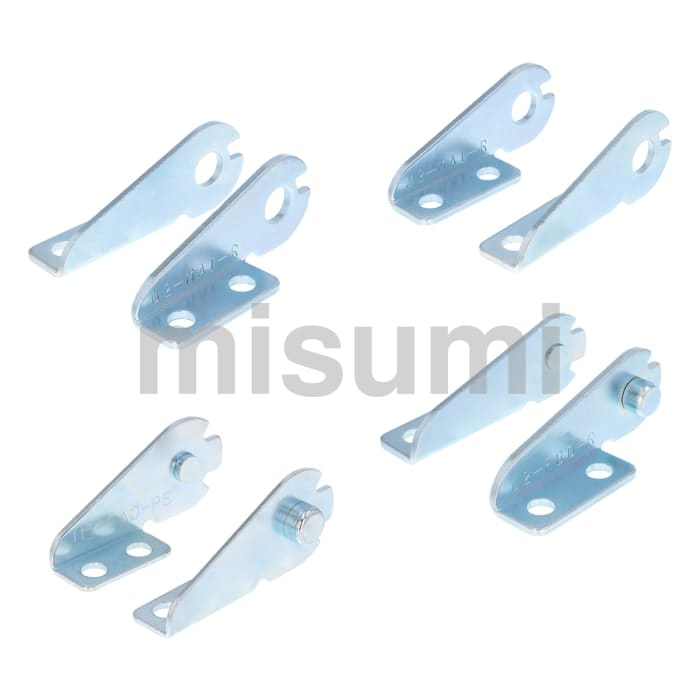

	ブラケット
最大移動速度		300m/min^※1
使用温度範囲		-40～+80℃
材質	本体	エンプラ（黒色）

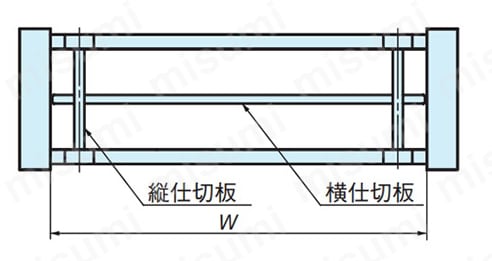

	縦仕切板^※2
	横仕切板^※2	エンプラ（白色）
定尺長さ		25リンク

※1.支持ローラ設置の場合150m/min。
※2.W16には縦仕切板を取付けできません。
※酸性／アルカリ性雰囲気では使用できません。

規格表

種類	形番	構成部品
（2）横仕切板（DSAタイプ用）	TKP35H32-HS（W寸法） W=25・38・50	横仕切板1個
（2）横仕切板（DSAタイプ用）	TKP35H32-HS（W寸法） W=25・38・50	横仕切板1個

選定サポート情報

※1.アーム開閉方向、30＝アーム外周側開閉タイプ、40＝アーム内周側開閉タイプ（W16は30＝アーム外周側開閉タイプのみです）
※2.仕切板（W16には縦仕切板、横仕切板を取付けできません）

型番リスト

表示件数

型番

TKP35H32-30W[25,38,50]R[48,60,75,100,125]+[1-100/1]L

TKP35H32-30W[25,38,50]R[48,60,75,100,125]+[1-100/1]L-[MI,MO]

TKP35H32-30W[25,38,50]R[48,60,75,100,125]+[1-100/1]L-[FI,FO]

TKP35H32-30W[25,38,50]R[48,60,75,100,125]+[1-100/1]L-[FI,FO]-[MI,MO]

TKP35H32-40W[25,38,50]R[48,60,75,100,125]+[1-100/1]L

TKP35H32-40W[25,38,50]R[48,60,75,100,125]+[1-100/1]L-[MI,MO]

TKP35H32-40W[25,38,50]R[48,60,75,100,125]+[1-100/1]L-[FI,FO]

TKP35H32-40W[25,38,50]R[48,60,75,100,125]+[1-100/1]L-[FI,FO]-[MI,MO]

種類

内側幅 W1

(mm)

キャリア内部分割数

屈曲半径 R

(mm)

特性

最大ケーブル外径 Dp

(φ)

使用速度

(m/s)

ピッチ P

(mm)

ケーブル挿入面

ケーブル挿入種類

リンク数

キャリア材質

本体種類

部品種類

関連部品材質

固定端記号

移動端記号

RoHS?

最小発注数量

本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	外周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム外周側開閉タイプ）	-	-	なし	なし	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	外周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム外周側開閉タイプ）	-	-	なし	MI / MO	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	外周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム外周側開閉タイプ）	-	-	FI / FO	なし	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	外周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム外周側開閉タイプ）	-	-	FI / FO	MI / MO	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	内周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム内周側開閉タイプ）	-	-	なし	なし	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	内周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム内周側開閉タイプ）	-	-	なし	MI / MO	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	内周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム内周側開閉タイプ）	-	-	FI / FO	なし	10	1個
本体(角形)	25 ～ 50	なし	48 ～ 125	標準	28	5	35	内周面	[スナップ(開閉)] スナップ(開閉)	1 ～ 100	[樹脂] エンプラ	本体（アーム内周側開閉タイプ）	-	-	FI / FO	MI / MO	10	1個
関連部品	25	-	-	標準	28	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	28	-	-	-	-	-	-	-	横仕切板	エンプラ	-	-	10	1個
関連部品	16	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	16	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形内周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	16	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	16	-	-	低摩耗	13	-	-	-	-	-	-	-	固定端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	16	-	-	低摩耗	13	-	-	-	-	-	-	-	移動端一体形内周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	16	-	-	低摩耗	13	-	-	-	-	-	-	-	移動端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	クシ歯形ケーブルクランプ　（一体形プラブラケット）	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形内周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形内周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	28	-	-	-	-	-	-	-	固定端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形外周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形内周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形内周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	25	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形外周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	クシ歯形ケーブルクランプ　（一体形プラブラケット）	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形内周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形内周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	固定端一体形外周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形内周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形内周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形外周側取付プラブラケット	エンプラ	-	-	10	1個
関連部品	50	-	-	標準	13	-	-	-	-	-	-	-	移動端一体形外周側取付プラブラケット（クシ歯形ケーブルクランプ）	エンプラ	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	15日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
111円 ( 122円 )	6日目
161円 ( 177円 )	6日目
814円 ( 895円 )	6日目
700円 ( 770円 )	6日目
746円 ( 821円 )	6日目
724円 ( 796円 )	9日目
724円 ( 796円 )	9日目
724円 ( 796円 )	9日目
88円 ( 97円 )	6日目
725円 ( 798円 )	6日目
963円 ( 1,059円 )	6日目
816円 ( 898円 )	6日目
966円 ( 1,063円 )	6日目
865円 ( 952円 )	6日目
855円 ( 941円 )	6日目
765円 ( 842円 )	6日目
994円 ( 1,093円 )	6日目
192円 ( 211円 )	6日目
792円 ( 871円 )	6日目
910円 ( 1,001円 )	6日目
943円 ( 1,037円 )	6日目
1,146円 ( 1,261円 )	6日目
836円 ( 920円 )	6日目
910円 ( 1,001円 )	6日目
816円 ( 898円 )	6日目
1,048円 ( 1,153円 )	6日目

詳細情報

基本情報

基本情報

切り継ぎも容易なTKP形プラケーブルベヤ（TKP35H32形）。
【特長】
・使用温度範囲：-40～+80℃。

ご注意

近年の材料費や物流費・人件費の高騰を受け、これまでの価格の維持が困難なため、19年9月1日より価格改定をさせていただきます。
誠に勝手ではございますが、何卒ご理解の程お願いいたします。
※各商品ページ掲載の価格表やPDF価格データ等は10月までの更新を予定しております。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TKP形プラケーブルベヤ（TKP35H32形）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 TKP形プラケーブルベヤ（TKP35H32形）	TKP形プラケーブルベヤ（TKP35H22形）	TKP形プラケーブルベヤ（TKP25H15形）	TKP形プラケーブルベヤ（TKP18H15形）	TKP形プラケーブルベヤ（TKP45H25形）	TKP形プラケーブルベヤ（TKP91H56形）
メーカー	椿本チエイン	椿本チエイン	椿本チエイン	椿本チエイン	椿本チエイン	椿本チエイン
通常価格	-	-	-	-	-	-
通常出荷日	6日目〜	在庫品1日目〜	4日目〜	2日目〜	4日目〜	4日目〜
カバー種類	標準	標準	標準	標準	標準	標準
内側高さ H1(mm)	32	22	15	15	25	56
運動の種類	2次元運動	2次元運動	2次元運動	2次元運動	2次元運動	2次元運動
使用温度範囲(℃)	-40::80	-40::80	-40::80	-40::80	-40::80	-40::80
