カーブドチェーン TPCC形
![カーブドチェーン TPCC形 TPCC420-[1-999/1]L](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005074843/RS_0378_P01_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
オフセット形状をしたシンプルなプラスチックチェーンで、ケースの搬送などに使用されています。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
TPCC420-[1-999/1]Lの仕様・寸法情報
形式
TPCC
仕様
通常品
プレート幅(mm)
リンク数
1 ～ 999
販売単位
リンク
-
-
商品情報
外形図
TPCC420
TPCC420-T
製品仕様
- チェーンピッチ：63.5mm
- バックベンド半径：35mm
- ユニットのリンク数：48
| 型番 | トッププレート幅 | チェーン概略質量 kg/m |
|---|---|---|
| TPCC420 | 42.0 | 1.33 |
| TPCC420-T | 1.49 |
チェーン仕様表
■標準シリーズ
| 仕様 | 普通 | |
|---|---|---|
| 仕様記号 | W | |
| 外観色 | ホワイト | |
| 最大許容張力kN｛kgf｝ | 1.96｛200｝ | |
| 許容速度 | 潤滑有り | 35 |
| 潤滑なし | ||
| 使用温度範囲℃ | -20～（+65）+80 | |
| ピン材質 | SUS304相当 | |
| ピンタイプ | 段付き丸ピン | |
注）チェーン仕様表の使用温度範囲内の（カッコ内数値）はウェット条件の場合です。

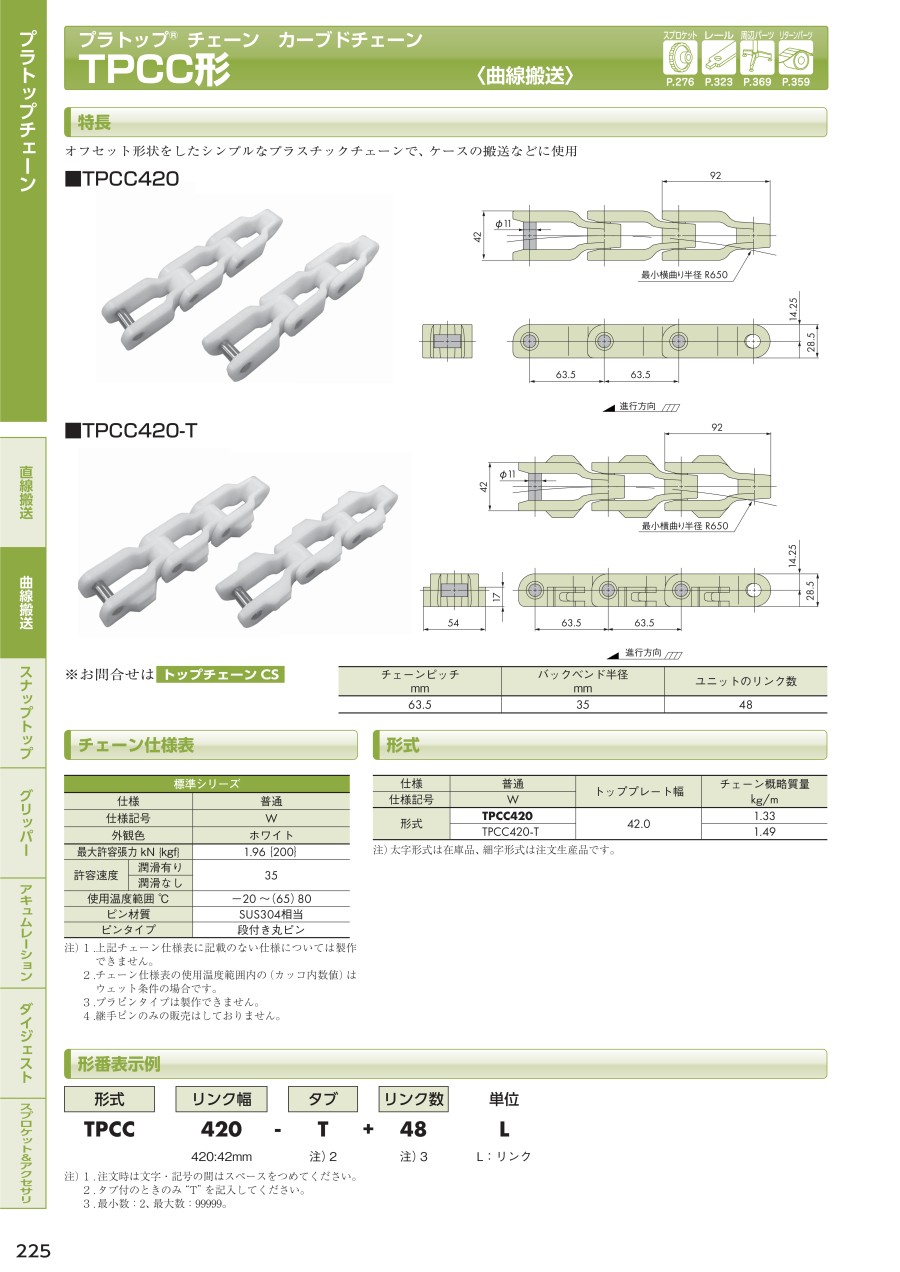

カタログ
