メカニカル部品技術窓口
補助機器 ワンタッチ継手 PC／POCシリーズ
- 通常単価(税別)
- 188円～1,244円
- 税込単価
- 207円～1,368円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・六角穴付・ストレートの構造、小型、省スペースで、費用対効果が高い。・ネジ部は接合剤が塗布され...
詳細を確認
未確定：候補が65型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PC
POC
製品仕様
製品仕様
| 使用圧力範囲 | 0～10kgf/cm2（0～1.0MPa） |
|---|---|
| 負荷 | -750mmHg（10Torr） |
| 保証耐圧力 | 1.5MPa |
| 動作温度範囲 | -20～70℃ |
| 適用ホース | ナイロンチューブまたはPUチューブ |
| 色 | グレー/ブラック |
内部構造
製品構成
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | プラスチックプラグ | POM |
| 2 | 定位リング | アルミニウム合金 |
| 3 | スプリングワッシャー | ステンレス |
| 4 | 定位ベース | POM |
| 5 | 異形O型リング | NBR |
| 6 | 本体 | 黄銅 |
規格表
PC
POC
技術情報・設計アイデア
プラグ側ネジ及び配管側内径構成表
| 製品シリーズ | ネジ規格 | チューブ内径 | ||||
|---|---|---|---|---|---|---|
| φ4 | φ6 | φ8 | φ10 | φ12 | ||
| PC | M5 | ● | ● | - | - | - |
| 1/8" | ● | ● | ● | ● | ● | |
| 1/4" | ● | ● | ● | ● | ● | |
| 3/8" | - | ● | ● | ● | ● | |
| 1/2" | - | ● | ● | ● | ● | |
| POC | M5 | ● | ● | - | - | - |
| 1/8" | ● | ● | ● | ● | - | |
| 1/4" | ● | ● | ● | ● | ● | |
| 3/8" | - | - | ● | ● | ● | |
| 1/2" | - | - | - | ● | ● | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
458円 ( 504円 ) | 在庫品1日目当日出荷可能 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
644円 ( 708円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
766円 ( 843円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
494円 ( 543円 ) | 在庫品1日目当日出荷可能 |
512円 ( 563円 ) | 在庫品1日目当日出荷可能 |
766円 ( 843円 ) | 在庫品1日目当日出荷可能 |
902円 ( 992円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
494円 ( 543円 ) | 在庫品1日目当日出荷可能 |
494円 ( 543円 ) | 在庫品1日目当日出荷可能 |
766円 ( 843円 ) | 在庫品1日目当日出荷可能 |
644円 ( 708円 ) | 在庫品1日目当日出荷可能 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
564円 ( 620円 ) | 在庫品1日目当日出荷可能 |
572円 ( 629円 ) | 4日目 |
544円 ( 598円 ) | 在庫品1日目当日出荷可能 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
534円 ( 587円 ) | 4日目 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
658円 ( 724円 ) | 4日目 |
888円 ( 977円 ) | 在庫品1日目当日出荷可能 |
1,244円 ( 1,368円 ) | 在庫品1日目当日出荷可能 |
796円 ( 876円 ) | 在庫品1日目当日出荷可能 |
752円 ( 827円 ) | 4日目 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
1,218円 ( 1,340円 ) | 4日目 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 4日目 |
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 4日目 |
314円 ( 345円 ) | 在庫品1日目当日出荷可能 |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・六角穴付・ストレートの構造、小型、省スペースで、費用対効果が高い。
・ネジ部は接合剤が塗布されており、M5ネジにパッキンを用いているので、漏れを防ぐことができる。
・ニッケルメッキで腐食や汚染を防げるので、いろいろな場所で使える。
・プラスチック製プラグ部はグレーとブラックの2種類から選択できる。

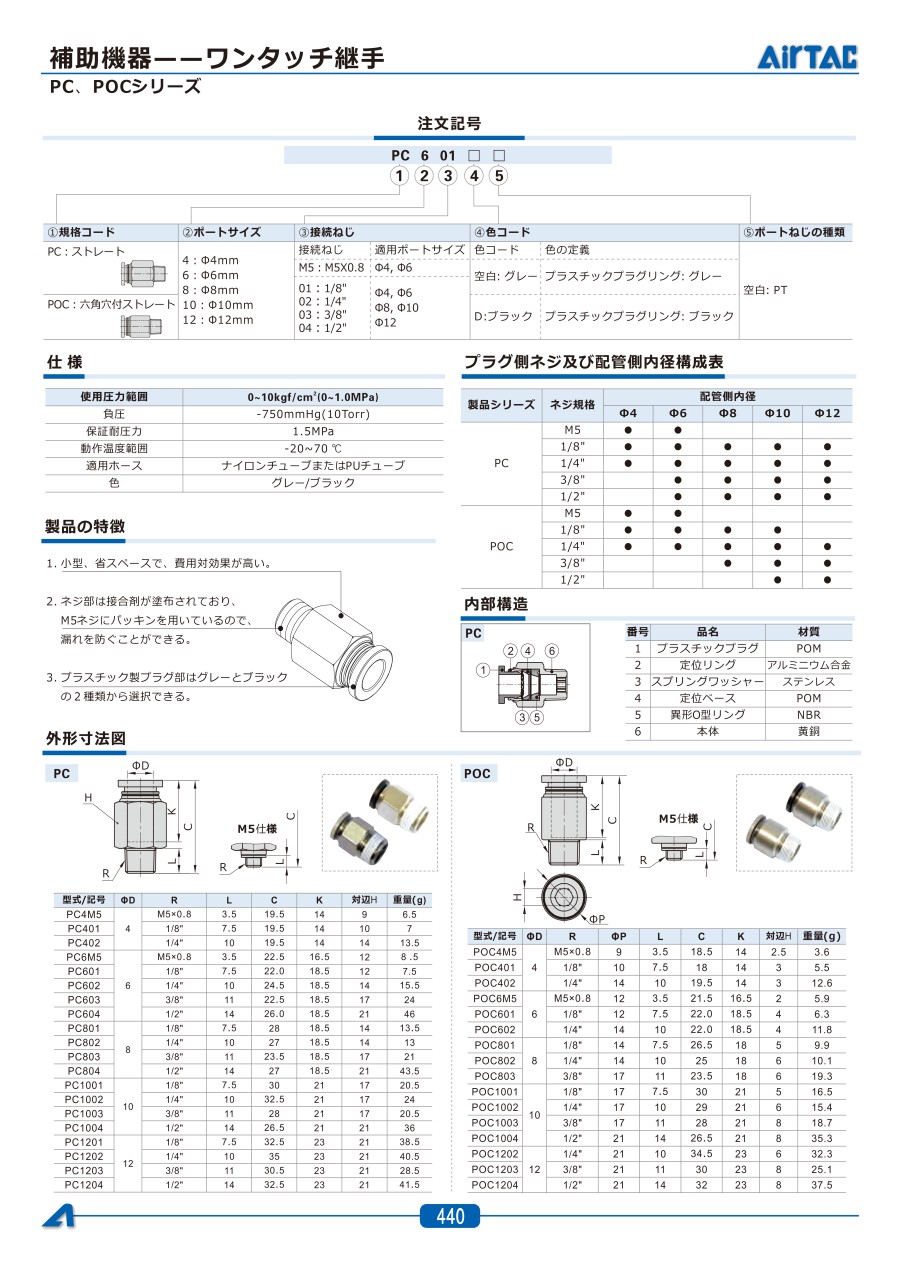

カタログ
補助機器 ワンタッチ継手 PC／POCシリーズのレビュー
空圧配管
5
5.02016/05/09
ほとんどの物が国内メーカー品より安価なのでコストダウンに最適。
見た目、使い勝手とも全く問題なし。
耐久性は今後確認しま...もっと読む
4人が参考にしています。
エアー配管部材として
5
5.02018/01/22
ほとんどのメーカーより早くて安く、機能も全く問題なしなので満足しました。
2人が参考にしています。
配管に
5
5.02023/08/22
配管に使用しました。サイズも豊富で短納期なのでとてもありがたいです。今のところ問題なく使用できています。
0人が参考にしています。
エア配管接続
5
5.02023/05/26
コストダウンのため購入しました。問題なく使用できています。耐久性はまだわかりませんが。
0人が参考にしています。
機械部品用
5
5.02023/03/29
機械設備のエアー配管として使用しました。
低価格で満足しています。
0人が参考にしています。
