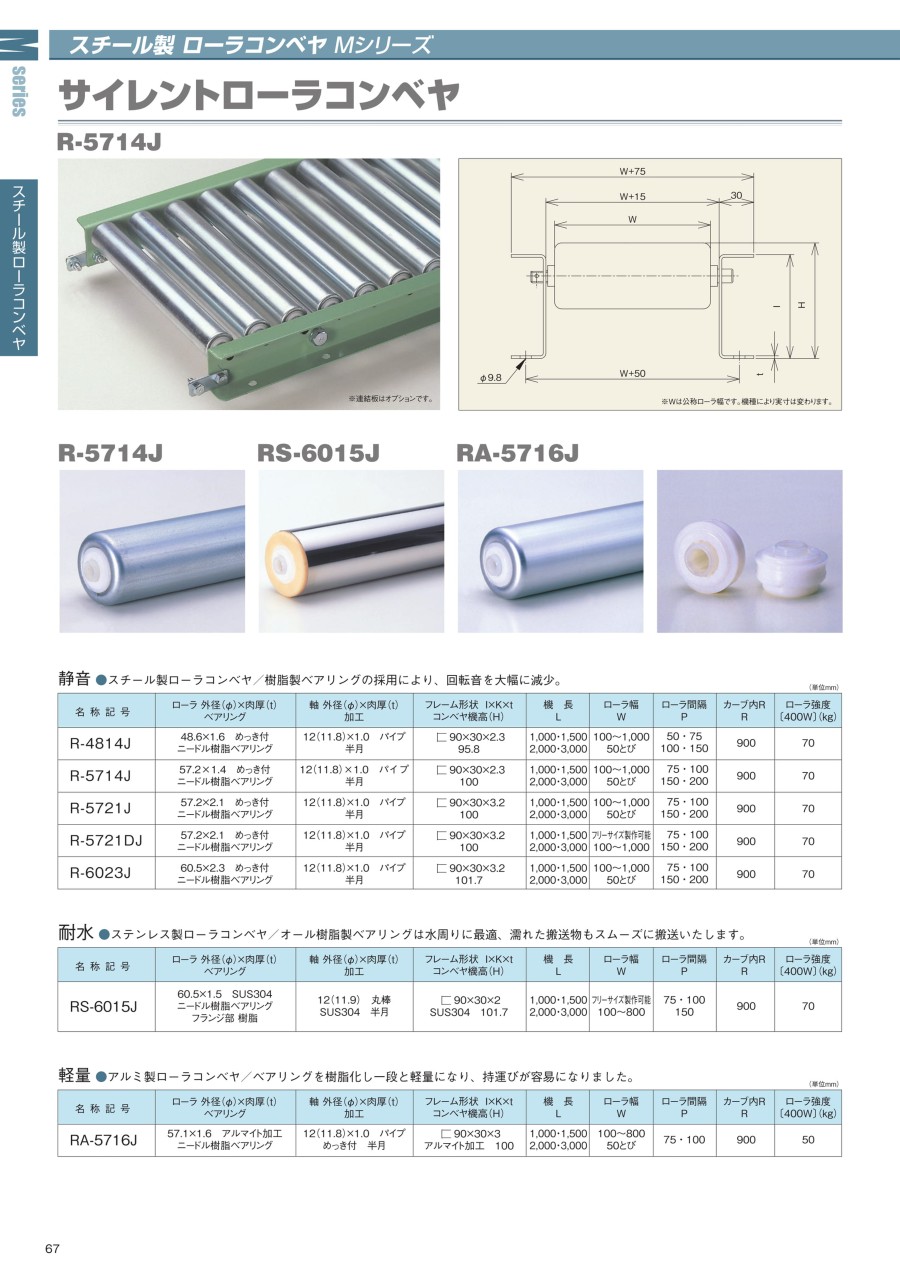

ローラコンベヤ（静音・耐水・軽量タイプ） Mシリーズ ローラ径48.6～60.5mm
- 通常単価(税別)
- -
- 税込単価
- -
静音、耐水、軽量など各種特長を兼ね備えたローラコンベア。【特長】・機長1,00...
詳細情報を確認する未確定：候補が54型番あります。
商品仕様
外形図
R-5714J
※Wは公称ローラ幅です。機種により、実寸は変わります。
製品仕様
R-5714J
※連結金具はオプションです。
R-5714J
RS-6015J
RA-5716J
規格表
単位：mm
| 型番 | ローラ外径（φ）×肉厚（t） ベアリング | 軸 外径（φ）×肉厚（t） 加工 | フレーム形状 I×K×t コンベヤ機高 （H） | 機長 L | ローラ幅 W | ローラ間隔 P | カーブ内R R | ローラ強度 〔400W〕 （kg） |
|---|---|---|---|---|---|---|---|---|
| R-4814J | 48.6×1.6 めっき付ニードル樹脂ベアリング | 12（11.8）×1.0 パイプ 半月 | ［90×30×2.3 95.8 | 1,000・1,500 2,000・3,000 | 100～1,000 50とび | 50・75 100・150 | 900 | 70 |
| R-5714J | 57.2×1.4 めっき付ニードル樹脂ベアリング | 12（11.8）×1.0 パイプ 半月 | ［90×30×2.3 100 | 1,000・1,500 2,000・3,000 | 100～1,000 50とび | 75・100 150・200 | 900 | 70 |
| R-5721J | 57.2×2.1 めっき付ニードル樹脂ベアリング | 12（11.8）×1.0 パイプ 半月 | ［90×30×2.3 100 | 1,000・1,500 2,000・3,000 | 100～1,000 50とび | 75・100 150・200 | 900 | 70 |
| R-5721DJ | 57.2×2.1 めっき付ニードル樹脂ベアリング | 12（11.8）×1.0 パイプ 半月 | ［90×30×2.3 100 | 1,000・1,500 2,000・3,000 | フリーサイズ製作可能 100～1,000 | 75・100 150・200 | 900 | 70 |
| R-6023J | 60.5×2.3 めっき付ニードル樹脂ベアリング | 12（11.8）×1.0 パイプ 半月 | ［90×30×2.3 101.7 | 1,000・1,500 2,000・3,000 | 100～1,000 50とび | 75・100 150・200 | 900 | 70 |
- ※ スチール製ローラコンベヤ／樹脂製ベアリングの採用により、回転音を大幅に減少。
| 型番 | ローラ外径（φ）×肉厚（t） ベアリング | 軸 外径（φ）×肉厚（t） 加工 | フレーム形状 I×K×t コンベヤ機高 （H） | 機長 L | ローラ幅 W | ローラ間隔 P | カーブ内R R | ローラ強度 〔400W〕 （kg） |
|---|---|---|---|---|---|---|---|---|
| RS-6015J | 60.5×1.5 SUS304 ニードル樹脂ベアリング フランジ部 樹脂 | 12（11.9） 丸棒 SUS304 半月 | ［90×30×2 SUS304 101.7 | 1,000・1,500 2,000・3,000 | フリーサイズ製作可能 100～1,000 | 75・100 150 | 900 | 70 |
- ※ ステンレス製ローラコンベヤ／オール樹脂製ベアリングは水周りに最適、濡れた搬送物もスムーズに搬送いたします。
| 型番 | ローラ外径（φ）×肉厚（t） ベアリング | 軸 外径（φ）×肉厚（t） 加工 | フレーム形状 I×K×t コンベヤ機高 （H） | 機長 L | ローラ幅 W | ローラ間隔 P | カーブ内R R | ローラ強度 〔400W〕 （kg） |
|---|---|---|---|---|---|---|---|---|
| RA-5716J | 57.1×1.6 アルマイト加工 ニードル樹脂ベアリング | 12（11.8）×1.0 パイプ 半月 | ［90×30×3 アルミ（アルマイト加工） 100 | 1,000・1,500 2,000・3,000 | 100～800 50とび | 75・100 | 900 | 50 |
- ※ アルミ製ローラコンベヤ／ベアリングを樹脂化し一段と軽量になり、持運びが容易になりました。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 10日目 |
- ( - ) | 7日目 |
- ( - ) | 10日目 |
- ( - ) | 5日目 |
- ( - ) | 10日目 |
- ( - ) | 8日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
静音、耐水、軽量など各種特長を兼ね備えたローラコンベア。
【特長】
・機長1,000～3,000mmまで指定可能。
ご注意
- ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
