メカニカル部品技術窓口
絞り込み条件
ねじの呼び(M)
~mm- 3
- 4
- 5
- 6
- 8
- 10
長さL、またはl(mm)(mm)
~mm- 6
- 8
- 10
- 12
- 14
- 15
- 16
- 18
- 20
- 25
- 30
- 35
表面処理
- 黒色酸化被膜
- 三価クロメート
- 三価ブラック
- 三価ホワイト
- クロメートメッキ
- 黒色クロメート
- ニッケルメッキ
- ニッケルメッキ
ピッチ(mm)
~mm- 0.5
- 0.7
- 0.8
- 1
- 1.25
- 1.5
販売単位
出荷日
- すべて
- 1日以内
- 10日以内
NHセフティソケット【1～1000個入り】
- 通常単価(税別)
- 300円～38,698円
- 税込単価
- 330円～42,568円
【詳細形状】ローレット【取付穴形状】六角穴【基本形状】標準（丸）【材質】スチール【ねじ山種類】メートル...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
540円 ( 594円 ) | 1日目 |
7,610円 ( 8,371円 ) | 1日目 |
550円 ( 605円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
320円 ( 352円 ) | 1日目 |
330円 ( 363円 ) | 1日目 |
420円 ( 462円 ) | 1日目 |
6,500円 ( 7,150円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
9,272円 ( 10,199円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
320円 ( 352円 ) | 1日目 |
330円 ( 363円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
17,211円 ( 18,932円 ) | 10日目 |
15,618円 ( 17,180円 ) | 10日目 |
430円 ( 473円 ) | 1日目 |
530円 ( 583円 ) | 1日目 |
詳細情報
基本情報
【詳細形状】ローレット
【取付穴形状】六角穴
【基本形状】標準（丸）
【材質】スチール
【ねじ山種類】メートル並目
【先端形状】平先
【ねじの呼び（M）】3、4、5、6、8、10
【長さL、またはl（mm）】6、8、10、12、14、15、16、18、20、25、30、35
【ピッチ（mm）】0.5、0.7、0.8、1、1.25、1.5
【表面処理】黒色酸化被膜、三価ブラック、三価ホワイト、ユニクロメッキ、クロメートメッキ、黒色クロメート、ニッケルメッキ
【販売単位】バラ（1個から購入可能）、箱・パック
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
商品情報
商品概要
強度区分:10.9

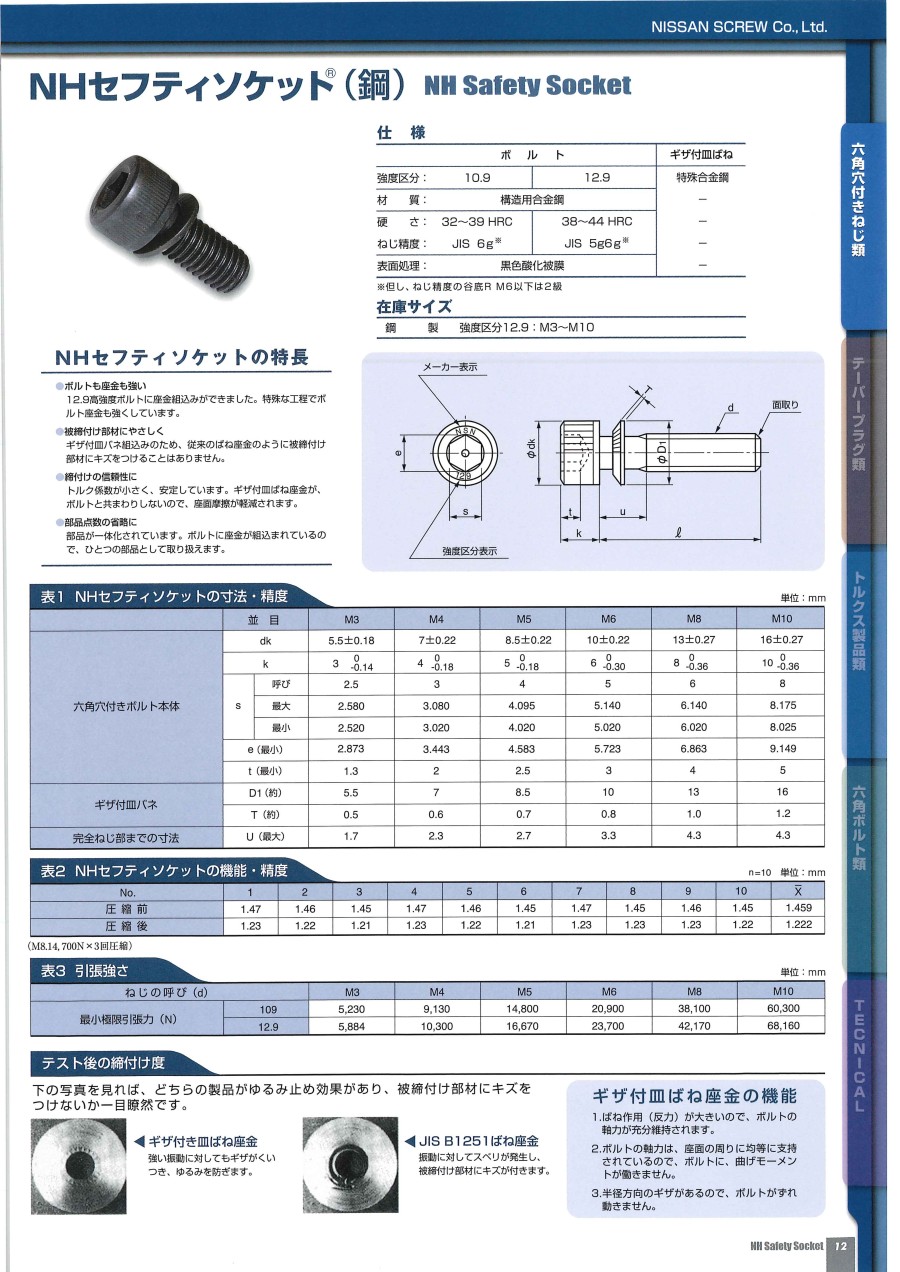

外形図
| ねじの呼び | 並目 | M3 | M4 | M5 | M6 | M8 | M10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 六角穴付ボルト本体 | dk | 5.5±0.18 | 7±0.22 | 8.5±0.22 | 10±0.22 | 13±0.27 | 16±0.27 | ||||||
| k | 3 | 0 -0.14 | 4 | 0 -0.18 | 5 | 0 -0.18 | 6 | 0 -0.30 | 8 | 0 -0.36 | 10 | 0 -0.36 | |
| s | 2.5 | +0.060 +0.020 | 3 | +0.080 +0.020 | 4 | +0.095 0.020 | 5 | +0.095 0.020 | 6 | +0.095 0.020 | 8 | +0.115 0.025 | |
| e(最小) | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | |||||||
| t(最小) | 1.3 | 2 | 2.5 | 3 | 4 | 5 | |||||||
| ギザ付皿ばね | D1(約) | 5.5 | 7 | 8.5 | 10 | 13 | 16 | ||||||
| T | 0.5 | 0.6 | 0.7 | 0.8 | 1.0 | 1.2 | |||||||
| 完全ねじ部までの寸法 | U | 1.7 | 2.3 | 2.7 | 3.3 | 4.3 | 4.3 | ||||||
