ＳＵＮＣＯ

六角ハイテンションボルト（F10T）

Name: 六角ハイテンションボルト（F10T）
Brand: ＳＵＮＣＯ
SKU: 221005020743
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 1,073円～5,772円

税込単価: 1,180円～6,349円

通常出荷日：1日目

六角ボルト＋10割六角ナット＋平座金×2枚がセットされたボルトセット。【特長】・規格のJISB1186...

詳細を確認

55.0

現在メーカー長期欠品中となっております。
納期未定のため、販売再開までしばらくお待ちくださいませ。
※ミスミ在庫品につきましても、在庫無くなり次第、長期欠品となります。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

詳細を確認

よく一緒に見られています

ＳＵＮＣＯ

六角ボルトスチール全ねじ標準メッキ

通常価格(税別)： 7円 (税込価格：8円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＳＵＮＣＯ

鋼強度区分10.9 六角ボルト

通常価格(税別)： 61円 (税込価格：67円)

通常出荷日：在庫品1日目

未確定：候補が51型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

ねじM径

サイズ（X表記）

(mm)

サイズ（-表記）

(mm)

最小発注数量

12	45	M12	M12X45	M12-45	1個
16	50	M16	M16X50	M16-50	1個
16	65	M16	M16X65	M16-65	1個
16	85	M16	M16X85	M16-85	1個
16	90	M16	M16X90	M16-90	1個
16	95	M16	M16X95	M16-95	1個
20	45	M20	M20X45	M20-45	1個
20	55	M20	M20X55	M20-55	1個
20	65	M20	M20X65	M20-65	1個
20	70	M20	M20X70	M20-70	1個
20	75	M20	M20X75	M20-75	1個
20	80	M20	M20X80	M20-80	1個
20	85	M20	M20X85	M20-85	1個
20	90	M20	M20X90	M20-90	1個
20	95	M20	M20X95	M20-95	1個
20	100	M20	M20X100	M20-100	1個
20	105	M20	M20X105	M20-105	1個
20	110	M20	M20X110	M20-110	1個
20	115	M20	M20X115	M20-115	1個
20	120	M20	M20X120	M20-120	1個
20	125	M20	M20X125	M20-125	1個
22	50	M22	M22X50	M22-50	1個
22	55	M22	M22X55	M22-55	1個
22	60	M22	M22X60	M22-60	1個
22	65	M22	M22X65	M22-65	1個
22	70	M22	M22X70	M22-70	1個
22	75	M22	M22X75	M22-75	1個
22	80	M22	M22X80	M22-80	1個
22	85	M22	M22X85	M22-85	1個
22	90	M22	M22X90	M22-90	1個
22	95	M22	M22X95	M22-95	1個
22	100	M22	M22X100	M22-100	1個
22	110	M22	M22X110	M22-110	1個
22	115	M22	M22X115	M22-115	1個
22	125	M22	M22X125	M22-125	1個
22	130	M22	M22X130	M22-130	1個
22	135	M22	M22X135	M22-135	1個
22	145	M22	M22X145	M22-145	1個
24	60	M24	M24X60	M24-60	1個
24	65	M24	M24X65	M24-65	1個
24	70	M24	M24X70	M24-70	1個
24	85	M24	M24X85	M24-85	1個
24	90	M24	M24X90	M24-90	1個
24	100	M24	M24X100	M24-100	1個
24	105	M24	M24X105	M24-105	1個
24	110	M24	M24X110	M24-110	1個
24	120	M24	M24X120	M24-120	1個
24	125	M24	M24X125	M24-125	1個
24	130	M24	M24X130	M24-130	1個
24	140	M24	M24X140	M24-140	1個
24	150	M24	M24X150	M24-150	1個

通常単価(税別) (税込単価)	通常出荷日

1,517円 ( 1,669円 )	1日目
2,905円 ( 3,196円 )	1日目
2,942円 ( 3,236円 )	1日目
2,979円 ( 3,277円 )	1日目
2,997円 ( 3,297円 )	1日目
2,997円 ( 3,297円 )	1日目
5,680円 ( 6,248円 )	1日目
5,717円 ( 6,289円 )	1日目
5,754円 ( 6,329円 )	1日目
5,772円 ( 6,349円 )	1日目
1,073円 ( 1,180円 )	1日目
1,092円 ( 1,201円 )	1日目
1,110円 ( 1,221円 )	1日目
1,129円 ( 1,242円 )	1日目
1,147円 ( 1,262円 )	1日目
1,147円 ( 1,262円 )	1日目
1,166円 ( 1,283円 )	1日目
1,184円 ( 1,302円 )	1日目
1,203円 ( 1,323円 )	1日目
1,221円 ( 1,343円 )	1日目
1,277円 ( 1,405円 )	1日目
1,166円 ( 1,283円 )	1日目
1,184円 ( 1,302円 )	1日目
1,203円 ( 1,323円 )	1日目
1,221円 ( 1,343円 )	1日目
1,240円 ( 1,364円 )	1日目
1,277円 ( 1,405円 )	1日目
1,295円 ( 1,425円 )	1日目
1,314円 ( 1,445円 )	1日目
1,332円 ( 1,465円 )	1日目
1,351円 ( 1,486円 )	1日目
1,369円 ( 1,506円 )	1日目
1,406円 ( 1,547円 )	1日目
1,425円 ( 1,568円 )	1日目
1,462円 ( 1,608円 )	1日目
1,480円 ( 1,628円 )	1日目
1,499円 ( 1,649円 )	1日目
1,536円 ( 1,690円 )	1日目
1,425円 ( 1,568円 )	1日目
1,462円 ( 1,608円 )	1日目
1,480円 ( 1,628円 )	1日目
2,331円 ( 2,564円 )	1日目
2,368円 ( 2,605円 )	1日目
2,405円 ( 2,646円 )	1日目
2,424円 ( 2,666円 )	1日目
2,461円 ( 2,707円 )	1日目
2,498円 ( 2,748円 )	1日目
2,516円 ( 2,768円 )	1日目
2,553円 ( 2,808円 )	1日目
2,590円 ( 2,849円 )	1日目
2,738円 ( 3,012円 )	1日目

基本情報

六角ボルト＋10割六角ナット＋平座金×2枚がセットされたボルトセット。
【特長】
・規格のJISB1186で軸力保証高力ボルトで、強度に比例した締付け強度が得られる。
・締付けトルク値のバラツキが小さい。
・ボルトの頭に強度を表すF10Tの刻印入り。
・材質：スチール。
・表面処理：なし。
・セット内容：ボルト×1、ナット×1、座金×2。
【用途】
・鉄骨建築物、橋梁などの鋼構造物の組み立てに使用。

ご注意

現在メーカー長期欠品中となっております。
納期未定のため、販売再開までしばらくお待ちくださいませ。
※ミスミ在庫品につきましても、在庫無くなり次第、長期欠品となります。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

六角ハイテンションボルトの形状寸法

ボルト

ボルトの外形図

頭部の片寄り

（単位：mm）

ねじの呼び	d₁		H		B		D	D₁	r	K	a-b	h	S
ねじの呼び	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	約	最小	r	約	最大	h	基準寸法	許容差
M12	12	+0.7 -0.2	8	±0.8	22	0 -0.8	20	20	0.8～1.6	2	0.7	0.4～0.8	25	+5 0
M16	16	+0.7 -0.2	10	±0.8	27	0 -0.8	25	25	1.2～2.0	2	0.8		30	+5 0
M20	20	+0.8 -0.4	13	±0.9	32	0 -1	30	29		2.5	0.9		35	+6 0
M22	22		14		36		34	33		2.5	1.1		40
M24	24		15		41		39	38	1.6～2.4	3	1.2		45

※ d₁の測定位置は、l₀≒1/4 dとします。
※ 不完全ねじ部の長さxは約2山とし、全ねじの場合は約3山とします。

ナット

ナットの外形図

ねじ穴の片寄り

（単位：mm）

ねじの呼び	おねじの外径	H		B		D	D₁	a-b	h
ねじの呼び	おねじの外径	基準寸法	許容差	基準寸法	許容差	約	最小	最大	h
M12	12	12	±0.35	22	0 -0.8	20	20	0.7	0.4～0.8
M16	16	16	±0.35	27	0 -0.8	25	25	0.8
M20	20	20	±0.4	32	0 -1	30	29	0.9
M22	22	22		36		34	33	1.1
M24	24	24		41		39	38	1.2

※ナット座面側のねじ部の面取りは、直径1.0～1.05dとします。

座金

座金の外形図

（単位：mm）

座金の呼び	d		D		t		cまたはr
座金の呼び	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	約
12	13	+0.7 0	26	0 -0.8	3.2	±0.4	1.5
16	17	+0.7 0	32	0 -0.8	4.5	±0.5	1.5
20	21	+0.8 0	40	0 -1	4.5	±0.5	2.0
22	23		44		6	±0.7	2.0
24	25		48		6	±0.7	2.4

※上図には45°の面取りを行ったものを示していますが、丸み（r）を付ける場合もございます。

六角ハイテンションボルトの機械的性質

ボルト

ボルトの機械的性質による等級	試験片の機械的性質				製品の機械的性質
ボルトの機械的性質による等級	耐力（N/mm²）	引張強さ（N/mm²）	伸び（%）	絞り（%）	ねじの呼び	有効断面積（mm²）	最小引張荷重（kN）	硬さ
F10T	900以上	1000～1200	14以上	40以上	M12	84.3	84.3	27～38HRC
					M16	157	157
					M20	245	245
					M22	303	303
					M24	353	353

ナット

ナットの機械的性質による等級：F10
硬さ：20～35HRC
保証荷重：ボルトの最小引張荷重に同じ

座金

座金の機械的性質による等級：F35
硬さ：35～45HRC

カタログ

商品TOP

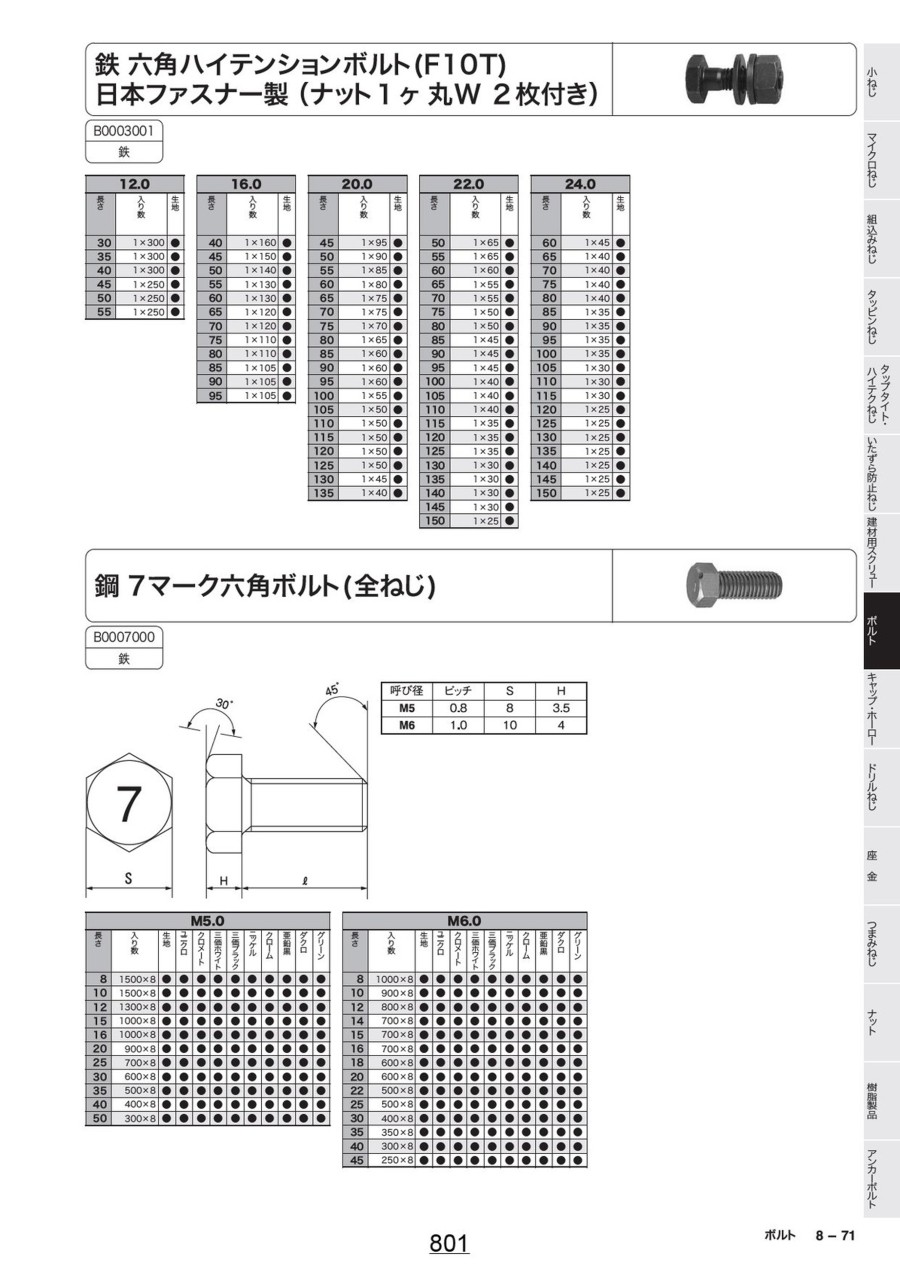

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角ハイテンションボルト（F10T）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

鉄骨階段

満足度：5.02018/11/06

鉄骨階段組みの際に使用。いつも使うハイテンションなので問題なく使えました。ほしい数が手に入るので便利です。

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q相手材は何を使用しますか？

一般鋼材を使用してください。
