メカニカル部品技術窓口
絞り込み条件
未確定：候補が184型番あります。
ねじの呼び(M)
~mm- 3
- 4
- 5
- 6
- 8
- 10
長さL、またはl(mm)
~mm- 5
- 6
- 8
- 10
- 12
- 15
- 16
- 20
- 25
- 30
- 35
- 40
- 45
- 50
材質
- スチール
- 合金鋼
- ステンレス
- SUS304相当
表面処理
- 黒色酸化被膜
- 三価クロメート
- 三価ブラック
- 三価ホワイト
- ユニクロメッキ
- ユニクロメッキ
- クロメートメッキ
- クロメートメッキ
- 黒色クロメート
- ニッケルメッキ
- ニッケルメッキ
- 黒色塗装
- 黒色塗装
- なし
ピッチ(mm)
~mm- 0.5
- 0.7
- 0.8
- 1
- 1.25
- 1.5
販売単位
強度区分（スチール）
~mm- 10.9
- 12.9
強度区分（ステンレス）
~mm表面処理詳細
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 10日以内
TORX穴付きボタンボルト（TORXボタンキャップ）【1～1000個入り】
- 通常単価(税別)
- 300円～28,554円
- 税込単価
- 330円～31,409円
通常出荷日：在庫品1日目～10日目一部当日出荷可能
【材質】構造用合金鋼/SUS304相当【表面処理】なし/黒色酸化被膜/三価ブラック/三価ホワイト/ユニ...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が184型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
- ドライブサイズ。
- TROX穴には内面取りを施してもよい。
- この部分にはわずかな丸み又は平行部をつけてもよい。
- 面取り先とする。ただしM4以下はあら先でもよい。
規格表
| ねじの 呼び d | ピッチ P | ドライブ サイズ | A | dk | k | t | da | r | 全ねじ の範囲 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| （参考） | 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 最小 | 最大 | 最小 | 参考 | |||
| M3 | 0.5 | T10 | 2.83 | 5.7 | 0 -0.3 | 1.65 | 0 -0.25 | 0.7 | 3.6 | 0.1 | 6～12 |
| M4 | 0.7 | T20 | 3.94 | 7.6 | 0 -0.36 | 2.2 | 1.05 | 4.7 | 0.2 | 8～16 | |
| M5 | 0.8 | T25 | 4.52 | 9.5 | 2.75 | 1.4 | 5.7 | 0.2 | 10～30 | ||
| M6 | 1.0 | T30 | 5.61 | 10.5 | 0 -0.43 | 3.3 | 0 -0.3 | 1.65 | 6.8 | 0.25 | 10～30 |
| M8 | 1.25 | T40 | 6.76 | 14.0 | 4.4 | 2.35 | 9.2 | 0.4 | 10～40 | ||
| M10 | 1.5 | T50 | 8.94 | 17.5 | 0 -0.43 | 5.5 | 2.55 | 11.2 | 0.4 | 15～40 | |
| M12 | 1.75 | T55 | 11.33 | 21.0 | 0 -0.52 | 6.6 | 0 -0.36 | 3.4 | 13.7 | 0.6 | 15～50 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,493円 ( 21,442円 ) | 1日目 |
19,558円 ( 21,514円 ) | 1日目 |
15,862円 ( 17,448円 ) | 1日目 |
16,754円 ( 18,429円 ) | 1日目 |
15,739円 ( 17,313円 ) | 1日目 |
17,908円 ( 19,699円 ) | 1日目 |
19,108円 ( 21,019円 ) | 1日目 |
20,370円 ( 22,407円 ) | 1日目 |
17,724円 ( 19,496円 ) | 1日目 |
19,845円 ( 21,830円 ) | 1日目 |
12,280円 ( 13,508円 ) | 1日目 |
14,022円 ( 15,424円 ) | 1日目 |
12,020円 ( 13,222円 ) | 1日目 |
14,169円 ( 15,586円 ) | 1日目 |
14,177円 ( 15,595円 ) | 1日目 |
15,777円 ( 17,355円 ) | 1日目 |
8,658円 ( 9,524円 ) | 1日目 |
9,440円 ( 10,384円 ) | 1日目 |
9,950円 ( 10,945円 ) | 1日目 |
14,183円 ( 15,601円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
400円 ( 440円 ) | 1日目 |
9,176円 ( 10,094円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
9,790円 ( 10,769円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
詳細情報
基本情報
【材質】構造用合金鋼/SUS304相当
【表面処理】なし/黒色酸化被膜/三価ブラック/三価ホワイト/ユニクロメッキ/クロメートメッキ/黒色クロメート/ニッケルメッキ/黒色塗装
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

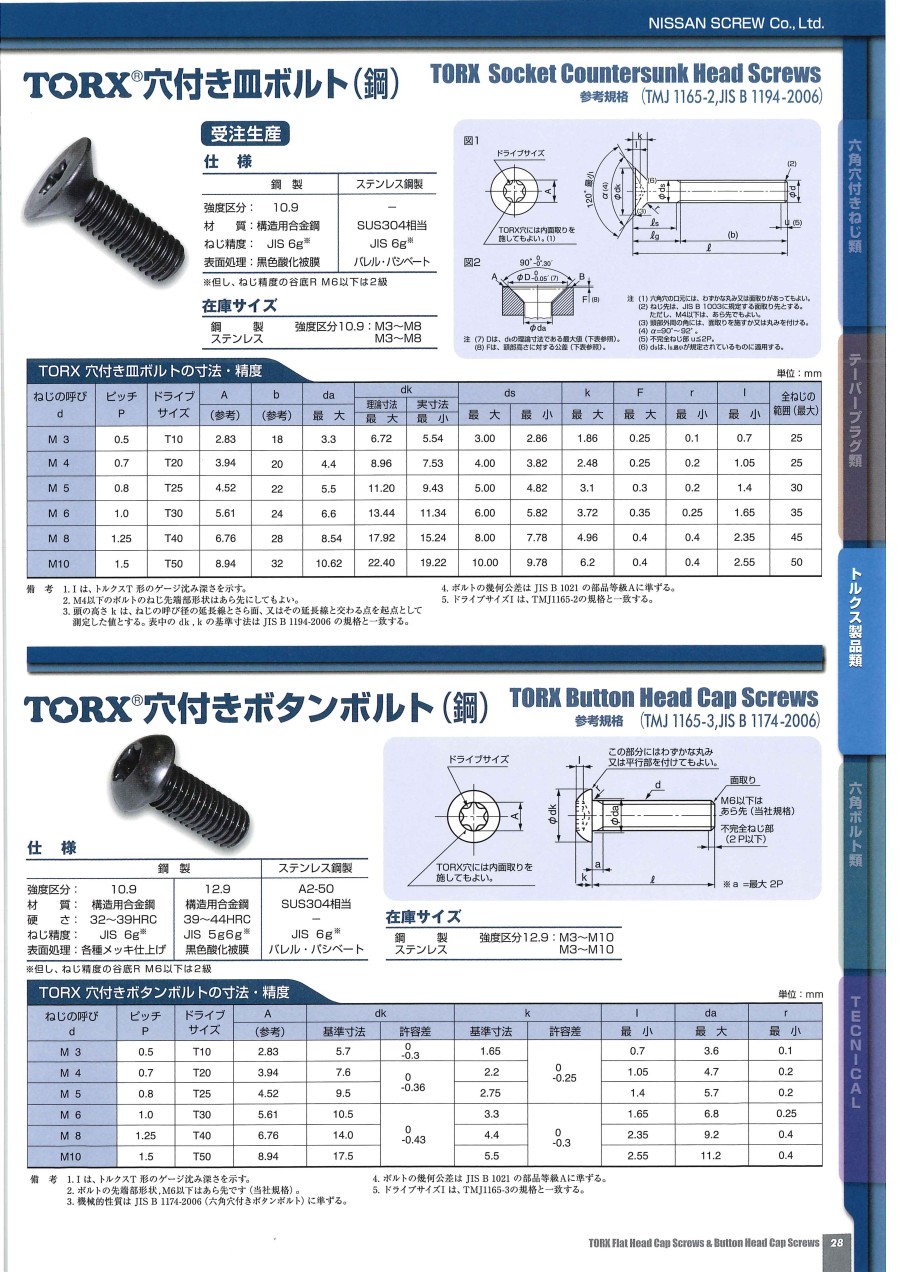

カタログ
商品担当おすすめ
TORX穴付きボタンボルト（TORXボタンキャップ）のレビュー
ボタンボルトと交換
5
5.02018/11/30
六角穴付ボタンボルトでは緩めるときに工具穴がなめてしまうので、このトルクスタイプ変更しました。各サイズ、単品で欲しい数量...もっと読む
1人が参考にしています。
六角穴付ボルトの代わりに使用
5
5.02021/06/18
六角穴付ボルトよりなめにくく、締め付けが良いでし。
いたずら防止用まではいきませんが、専用の工具が必要になるので、勝手に...もっと読む
0人が参考にしています。
六角穴付きボルトからの交換
5
5.02021/04/06
六角穴付きボルトが使われている部分をTORX穴付きに交換しました。
締め付け時になめにくいので良いです。
注意としては専...もっと読む
0人が参考にしています。
締結部品として
5
5.02021/04/05
既成部品に部品を追加する際に長さの違うボルトが必要になったため購入しました。
既存のボルトがTORX穴だったため、似た商...もっと読む
0人が参考にしています。
六角穴から置き換え
4
4.02020/12/18
何度も付け外しをする部品の締結に使用。
トルク管理も必要な為、置き換えました。
表面処理と長さの組み合わせバリエーショ...もっと読む
