SUS303平行ピンB種h7【1～1000個入り】
- 通常単価(税別)
- 310円～34,516円
- 税込単価
- 341円～37,968円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
「ノックピン」とも呼ばれる平行ピン。【特長】・2つ以上の部品を締結する際に、固定されている状態で、一緒...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が94型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

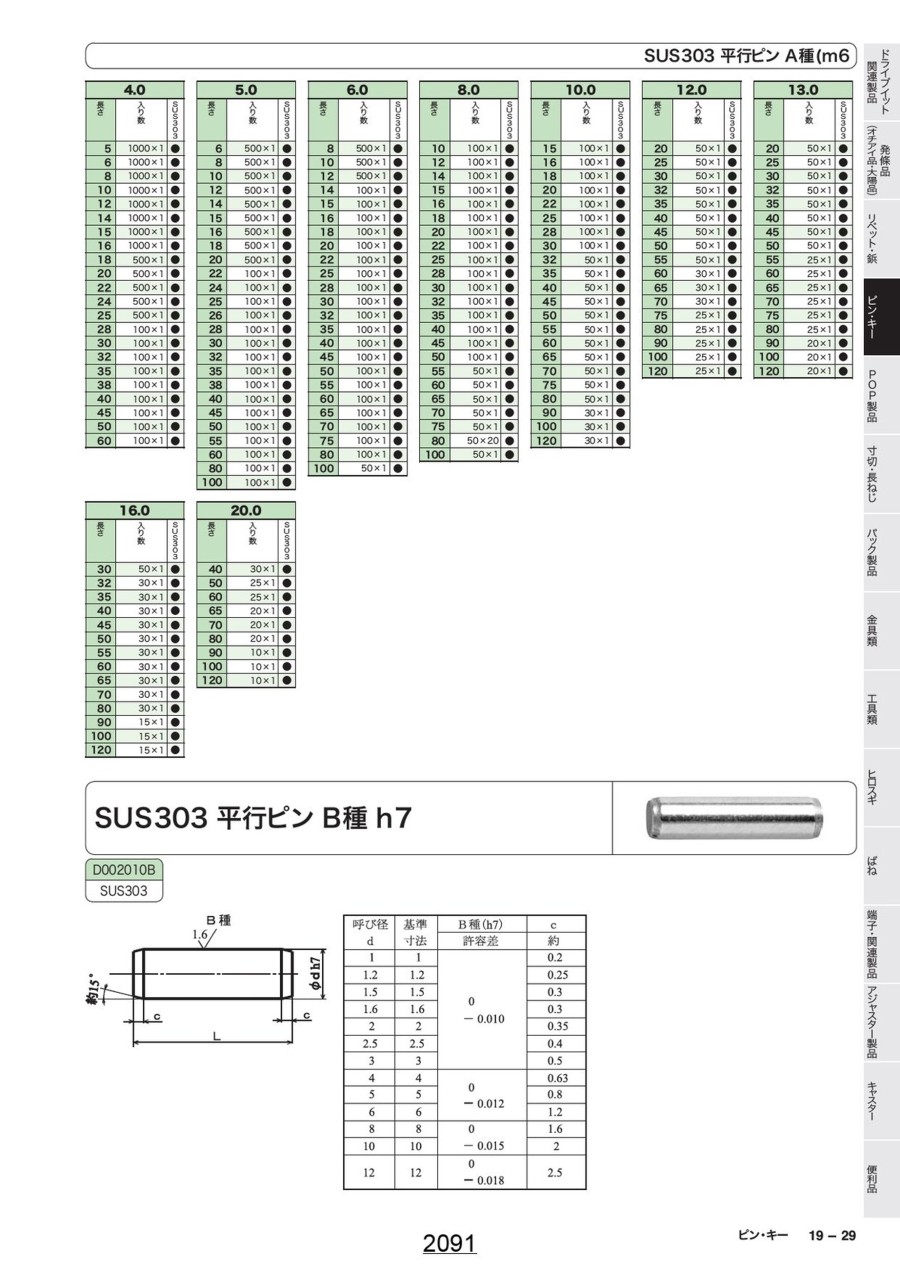

外形図
| 呼び径 d |
基準寸法 | B種（h7） | c |
|---|---|---|---|
| 許容差 | 約 | ||
| 1 | 1 | 0 -0.010 |
0.2 |
| 1.2 | 1.2 | 0.25 | |
| 1.5 | 1.5 | 0.3 | |
| 1.6 | 1.6 | 0.3 | |
| 2 | 2 | 0.35 | |
| 2.5 | 2.5 | 0.4 | |
| 3 | 3 | 0.5 | |
| 4 | 4 | 0 -0.012 |
0.63 |
| 5 | 5 | 0.8 | |
| 6 | 6 | 1.2 | |
| 8 | 8 | 0 -0.015 |
1.6 |
| 10 | 10 | 2 | |
| 12 | 12 | 0 -0.018 |
2.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,440円 ( 15,884円 ) | 1日目 |
22,121円 ( 24,333円 ) | 1日目 |
8,050円 ( 8,855円 ) | 1日目 |
23,180円 ( 25,498円 ) | 1日目 |
650円 ( 715円 ) | 1日目 |
650円 ( 715円 ) | 1日目 |
1,710円 ( 1,881円 ) | 1日目 |
1,980円 ( 2,178円 ) | 1日目 |
4,340円 ( 4,774円 ) | 1日目 |
26,329円 ( 28,962円 ) | 1日目 |
26,329円 ( 28,962円 ) | 1日目 |
28,671円 ( 31,538円 ) | 1日目 |
25,418円 ( 27,960円 ) | 9日目 |
26,309円 ( 28,940円 ) | 1日目 |
29,715円 ( 32,687円 ) | 9日目 |
26,309円 ( 28,940円 ) | 1日目 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
22,581円 ( 24,839円 ) | 1日目 |
22,581円 ( 24,839円 ) | 1日目 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 1日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 1日目 |
33,152円 ( 36,467円 ) | 1日目 |
21,469円 ( 23,616円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
21,750円 ( 23,925円 ) | 1日目 |
26,590円 ( 29,249円 ) | 9日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
310円 ( 341円 ) | 1日目 |
27,702円 ( 30,472円 ) | 1日目 |
34,516円 ( 37,968円 ) | 1日目 |
34,247円 ( 37,672円 ) | 9日目 |
27,151円 ( 29,866円 ) | 1日目 |
390円 ( 429円 ) | 1日目 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
34,019円 ( 37,421円 ) | 1日目 |
32,519円 ( 35,771円 ) | 1日目 |
15,952円 ( 17,547円 ) | 1日目 |
19,394円 ( 21,333円 ) | 1日目 |
6,280円 ( 6,908円 ) | 1日目 |
6,620円 ( 7,282円 ) | 1日目 |
6,710円 ( 7,381円 ) | 1日目 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 1日目 |
460円 ( 506円 ) | 1日目 |
480円 ( 528円 ) | 1日目 |
6,730円 ( 7,403円 ) | 1日目 |
6,890円 ( 7,579円 ) | 1日目 |
540円 ( 594円 ) | 1日目 |
詳細情報
基本情報
「ノックピン」とも呼ばれる平行ピン。
【特長】
・2つ以上の部品を締結する際に、固定されている状態で、一緒に穴をあけ、打ち込む。
・精密加工や負荷の大きい機械に使用。
・材質：SUS303。
【用途】
・位置決め用途に限らず、機械部品として広く使用。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
商品担当おすすめ
SUS303平行ピンB種h7のレビュー
位置決め
4
4.02021/04/25
ステンレスのノックピンが必要になり購入しました。品質はよく、問題はありませんでした。
0人が参考にしています。
装置組み立て用
5
5.02019/12/02
いつも購入しているところより安く、納期も短かったため購入。
問題なく使用できました。
0人が参考にしています。
よくあるご質問（FAQ）
Q材質は何でしょうか？
A
SUS303です。
