シールワッシャー【1～20個入り】
- 通常単価(税別)
- 101円～16,912円
- 税込単価
- 111円～18,603円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
【特長】・優秀な漏れ防止機能を持っています。・耐油性・耐熱性・耐候性が優れています。・繰り返し使用（2...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が35型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
168円 ( 185円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 1日目 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 在庫品1日目当日出荷可能 |
291円 ( 320円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
331円 ( 364円 ) | 在庫品1日目当日出荷可能 |
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 1日目 |
347円 ( 382円 ) | 1日目 |
520円 ( 572円 ) | 1日目 |
517円 ( 569円 ) | 1日目 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
151円 ( 166円 ) | 1日目 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
189円 ( 208円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 在庫品1日目当日出荷可能 |
413円 ( 454円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
432円 ( 475円 ) | 1日目 |
537円 ( 591円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 1日目 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
16,912円 ( 18,603円 ) | 1日目 |
3,670円 ( 4,037円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・優秀な漏れ防止機能を持っています。
・耐油性・耐熱性・耐候性が優れています。
・繰り返し使用（2～3回）が可能です。
・作業性が優れています。
・接触する相手面の仕上げが容易です。
【ねじの呼び（M）】8、12.5、14、25、28、31.5、45、56、63、71、90、100、125、140、160、180、200、225、250。
【販売単位】バラ（1個から購入可能）、箱・パック。
【材質】スチール、ステンレス。
【ねじの呼び（M）】2.6、3、4、5、6、8、10、12、14、16、18、20、22、24、25、28、30、36、38、42、48。
【厚さ t（mm）】1.2、1.6、2。
【外径（mm）】10、11、12、13、16、18。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報

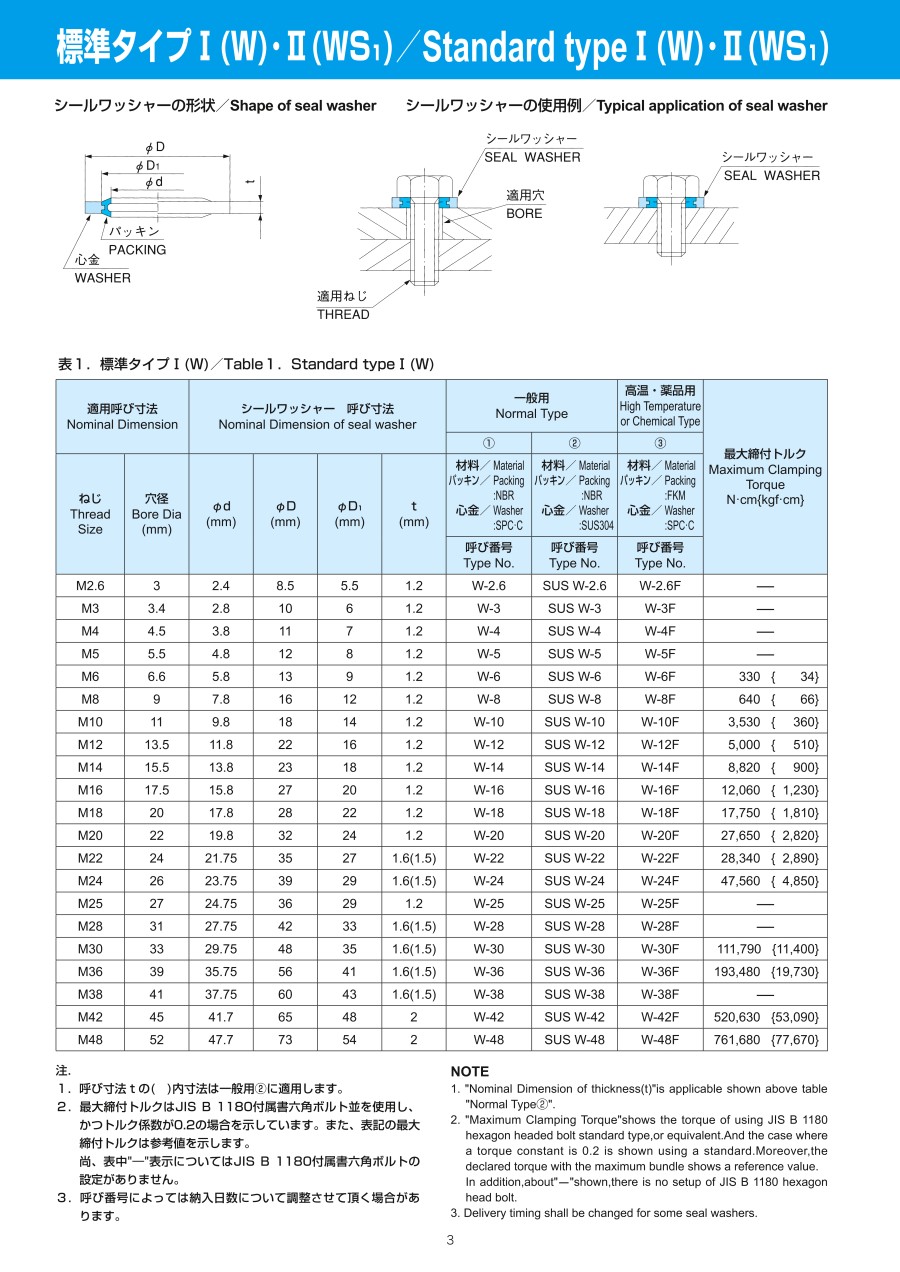

シールワッシャーの外形図と寸法
| 適用呼び寸法 Nominal Dimension | シールワッシャー 呼び寸法 Nominal Dimension of seaI washer | 一般用 NormalType | 高温･薬品用 High Temperature or Chemical Type | 最大締付トルク Maximum Clamping Torque N･cm(kgf.cm） | |||||
|---|---|---|---|---|---|---|---|---|---|
| ① | ② | ③ | |||||||
| ねじ Thread Size | 穴径 Bore Dia （mm） | φd (mm) | φD (mm) | φD1 (mm) | t (mm) | 材料/Material パッキン/Packing :NBR 心金/Washer :SPC･C | 材料/Material パッキン/Packing :NBR 心金/Washer :SUS304 | 材料/Material パッキン/Packing :FKM 心金/Washer :SPC･C | |
| 呼び番号 Type No． | 呼び番号 Type No． | 呼び番号 Type No． | |||||||
| M2.6 | 3 | 2.4 | 8.5 | 5.5 | 1.2 | W-2.6 | SUS W-2.6 | W-2.6F | － |
| M3 | 3.4 | 2.8 | 10 | 6 | 1.2 | W-3 | SUS W-3 | W-3 F | － |
| M4 | 4.5 | 3.8 | 11 | 7 | 1.2 | W-4 | SUS W-4 | W-4F | － |
| M5 | 5.5 | 4.8 | 12 | 8 | 1.2 | W-5 | SUS W-5 | W-5F | － |
| M6 | 6.6 | 5.8 | 13 | 9 | 1.2 | W-6 | SUS W-6 | W-6F | 330 {34} |
| M8 | 9 | 7.8 | 16 | 12 | 1.2 | W-8 | SUS W-8 | W-8F | 640 {34} |
| M10 | 11 | 9.8 | 18 | 14 | 1.2 | W-10 | SUS W-10 | W-10F | 3,530 {360} |
| M12 | 13.5 | 11.8 | 22 | 16 | 1.2 | W-12 | SUS W-12 | W-12F | 5,000 {510} |
| M14 | 15.5 | 13.8 | 23 | 18 | 1.2 | W-14 | SUS W-14 | W-14F | 8,820 {900} |
| M16 | 17.5 | 15.8 | 27 | 20 | 1.2 | W-16 | SUS W-16 | W-16F | 12,060 {1,230} |
| M18 | 20 | 17.8 | 28 | 22 | 1.2 | W-18 | SUS W-18 | W-18F | 17,750{1,810} |
| M20 | 22 | 19.8 | 32 | 24 | 1.2 | W-20 | SUS W-20 | W-20F | 27,650 {2,820} |
| M22 | 24 | 21.75 | 35 | 27 | 1.6(1.5) | W-22 | SUS W-22 | W-22F | 28,340 {2,890} |
| M24 | 26 | 23.75 | 39 | 29 | 1.6(1.5) | W-24 | SUS W-24 | W-24F | 47,560 {4,850} |
| M25 | 27 | 24.75 | 36 | 29 | 1.2 | W-25 | SUS W-25 | W-25F | － |
| M28 | 31 | 27.75 | 42 | 33 | 1.6(1.5) | W-28 | SUS W-28 | W-28F | － |
| M30 | 33 | 29.75 | 48 | 35 | 1.6(1.5) | W-30 | SUS W-30 | W-30F | 111,790 {11,400} |
| M36 | 39 | 35.75 | 56 | 41 | 1.6(1.5) | W-36 | SUS W-36 | W-36F | 193,480 {19,730} |
| M38 | 41 | 37.75 | 60 | 43 | 1.6(1.5) | W-38 | SUS W-38 | W-38F | － |
| M42 | 45 | 41.7 | 65 | 48 | 2 | W-42 | SUS W-42 | W-42F | 520,630 {53,090} |
| M48 | 52 | 47.7 | 73 | 54 | 2 | W-48 | SUS W-48 | W-48F | 761,680 {77,670} |
