外ねじ付きテーパピン【1～100個入り】

カタログ

通常単価(税別): 198円～39,716円

税込単価: 218円～43,688円

通常出荷日：在庫品1日目～56日目一部当日出荷可能

抜き取り用の外ねじがついたテーパピンです。【特長】外ねじ付きテーパピンS45C-Q・材質：S45C相当...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

大喜多

内ねじ付きテーパピン

通常価格(税別)： 416円 (税込価格：458円)

通常出荷日：在庫品1日目

よく一緒に見られています

大喜多

平行ピン B種 h7 SUS303

通常価格(税別)： 31円 (税込価格：34円)

通常出荷日：在庫品1日目

未確定：候補が166型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※Lはねじ部（S）を含む全長です。

規格表


d	4	5	6	8	10	12	13	16
許容差	+0.030 0			+0.036 0		+0.043 0

ds	M4 P0.7	M5 P0.8	M6 P1.0	M8 P1.25	M10 P1.5	M12 P1.75		M16 M2.0


c	2.5	3.5	4.5	6.0	7.0	9.0		12.0
a	2.6	2.6	2.7	3.5	4.0	4.95		6.25
b	11.5	11.5	15	15	20	22		26
s	15	15	20	20	25	30		35

型番リスト

表示件数

型番

材質	呼び径	長さ	焼入れ	公差	ねじのサイズM	ねじの長さ	販売単位	RoHS2（10物質）?	最小発注数量

[ステンレス] SUS303	5	35	なし	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	5	40	なし	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	5	45	なし	0/+0.030	M5×P0.8	11.5	箱・パック	対応	1パック 100個入り
[ステンレス] SUS303	5	50	なし	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	6	40	なし	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	6	45	なし	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	6	50	なし	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	6	55	なし	0/+0.030	M6×P1.0	15	箱・パック	対応	1パック 100個入り
[ステンレス] SUS303	6	60	なし	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	6	65	なし	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	6	70	なし	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	8	50	なし	0/+0.036	M8×P1.25	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	8	55	なし	0/+0.036	M8×P1.25	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	8	60	なし	0/+0.036	M8×P1.25	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	8	65	なし	0/+0.036	M8×P1.25	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	8	70	なし	0/+0.036	M8×P1.25	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	8	80	なし	0/+0.036	M8×P1.25	15	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	60	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	65	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	70	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	75	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	80	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	85	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	90	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	10	100	なし	0/+0.036	M10×P1.5	20	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	12	70	なし	0/+0.043	M12×P1.75	22	バラ(1個から購入可能)	対応	1個
[ステンレス] SUS303	12	80	なし	0/+0.043	M12×P1.75	22	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	25	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	30	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	35	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	40	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	45	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	50	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	55	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	60	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	65	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	75	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	80	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	4	85	-	0/+0.030	M4×P0.7	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	30	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	35	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	40	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	45	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	50	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	55	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	60	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	65	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	70	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	75	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	80	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	85	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	90	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	95	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	5	100	-	0/+0.030	M5×P0.8	11.5	バラ(1個から購入可能)	対応	1個
[スチール] S45C	6	30	-	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[スチール] S45C	6	35	-	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[スチール] S45C	6	40	-	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[スチール] S45C	6	45	-	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[スチール] S45C	6	50	-	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個
[スチール] S45C	6	55	-	0/+0.030	M6×P1.0	15	バラ(1個から購入可能)	対応	1個

通常単価(税別) (税込単価)	通常出荷日

610円 ( 671円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
30,047円 ( 33,052円 )	1日目
680円 ( 748円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
39,716円 ( 43,688円 )	1日目
800円 ( 880円 )	1日目
840円 ( 924円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,340円 ( 1,474円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	1日目
1,420円 ( 1,562円 )	1日目
1,470円 ( 1,617円 )	1日目
1,520円 ( 1,672円 )	1日目
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
2,309円 ( 2,540円 )	1日目
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
2,571円 ( 2,828円 )	1日目
2,622円 ( 2,884円 )	1日目
2,696円 ( 2,966円 )	1日目
2,796円 ( 3,076円 )	1日目
3,217円 ( 3,539円 )	1日目
2,652円 ( 2,917円 )	在庫品1日目当日出荷可能
2,881円 ( 3,169円 )	1日目
267円 ( 294円 )	在庫品1日目当日出荷可能
273円 ( 300円 )	在庫品1日目当日出荷可能
261円 ( 287円 )	在庫品1日目当日出荷可能
277円 ( 305円 )	2日目
255円 ( 281円 )	在庫品1日目当日出荷可能
302円 ( 332円 )	2日目
274円 ( 301円 )	30日目
200円 ( 220円 )	2日目
312円 ( 343円 )	2日目
366円 ( 403円 )	18日目
355円 ( 391円 )	2日目
640円 ( 704円 )	2日目
274円 ( 301円 )	在庫品1日目当日出荷可能
242円 ( 266円 )	在庫品1日目当日出荷可能
295円 ( 325円 )	2日目
312円 ( 343円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
349円 ( 384円 )	2日目
362円 ( 398円 )	在庫品1日目当日出荷可能
339円 ( 373円 )	2日目
422円 ( 464円 )	2日目
458円 ( 504円 )	2日目
406円 ( 447円 )	2日目
528円 ( 581円 )	2日目
414円 ( 455円 )	2日目
583円 ( 641円 )	2日目
632円 ( 695円 )	31日目
310円 ( 341円 )	在庫品1日目当日出荷可能
279円 ( 307円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
304円 ( 334円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
346円 ( 381円 )	在庫品1日目当日出荷可能

基本情報

基本情報

抜き取り用の外ねじがついたテーパピンです。
【特長】
外ねじ付きテーパピンS45C-Q
・材質：S45C相当
・硬度：HRC30～37
・熱処理品です。ねじ部の強度確保のため、高めの硬度としています
外ねじ付きテーパピンSUS304
・材質：SUS303相当
・耐食性を要求される用途にお使い下さい

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

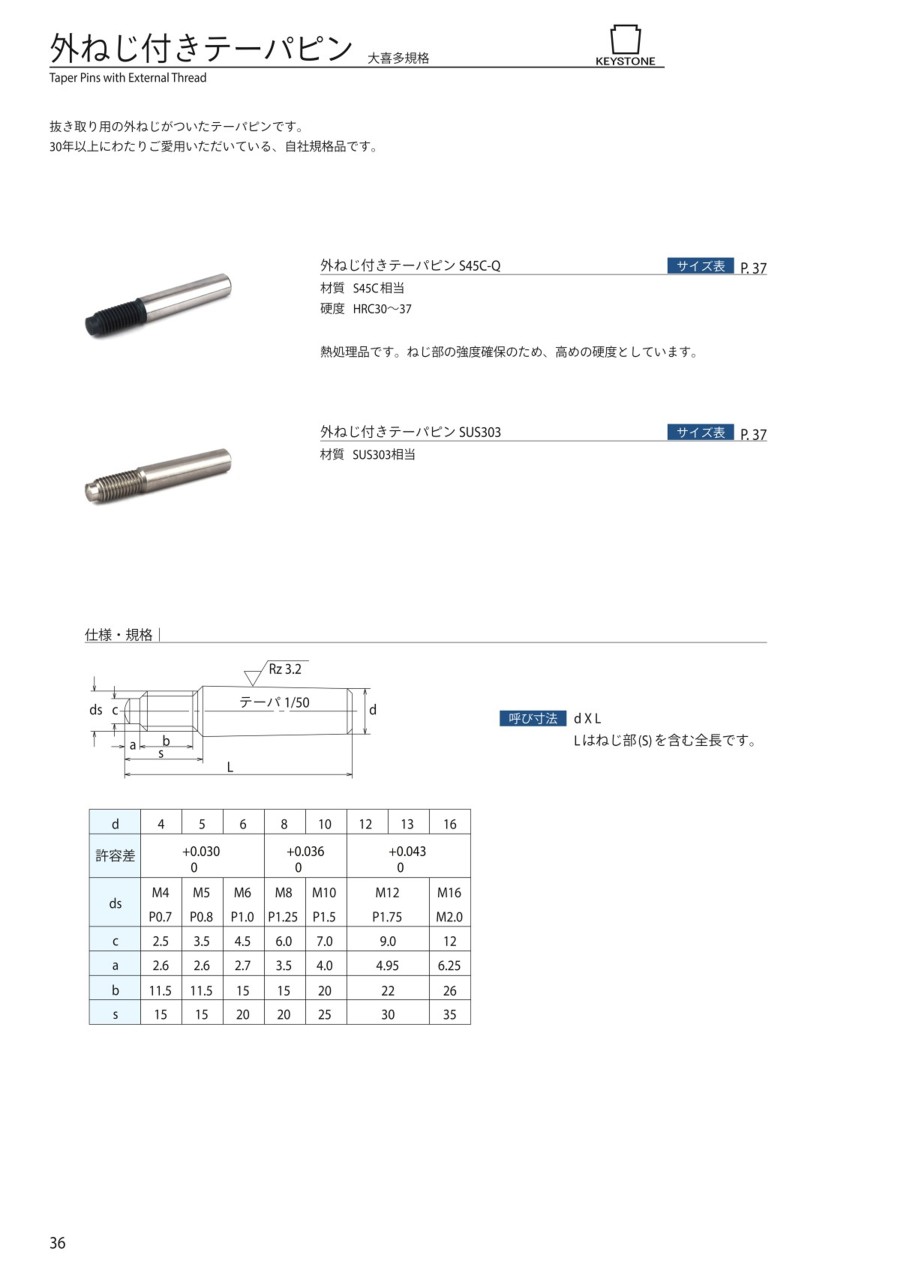

カタログ

カタログ (見開き版)

商品担当おすすめ

瓜生製作
リベッティングハンマ（ストレート・レバー/ピストル）
「外ねじ付きテーパピン」を打ち込む際に使用するハンマードリルです。
トラスコ中山
ピンポンチセット
「外ねじ付きテーパピン」を抜き取る際に使用する工具です。
栄工舎
超硬ステンレス用リーマ CSUSR-A
「外ねじ付きテーパピン」を使用する際に穴加工を施すリーマです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
