FR-Z50HWの反射ミラー
- 通常単価(税別)
- 841円～982円
- 税込単価
- 925円～1,080円
通常出荷日：在庫品1日目当日出荷可能
FR-Z50HWの反射ミラーです。最大サイズ【RF-210】33.3mm 【RF-220】35.3mm...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
RF-230
RF-220
材質:アクリル（リフレクタ）、ABS（ベース）
材質:アクリル（リフレクタ）、ABS（ベース）
RF-210
材質:アクリル（リフレクタ）、ABS（ベース）
M3（長さ8mm）座金組込ビス2本、ナット2個付属
性能・試験情報
FR-Z50HWの反射ミラー組み合わせ時検出距離
検出距離は、赤色タイプに対する値です。
| 反射ミラー 型番 | 検出距離（mm） | ||
|---|---|---|---|
| FX-411 | |||
| U-LG | STD | FAST | |
| RF-230 | 100～12,000 | 100～1,700 | 100～1,300 |
| RF-220 | 100～2,200 | 100～950 | 100～730 |
| RF-210 | 100～2,100 | 100～780 | 100～620 |
注1）検出距離は、反射ミラー設置可能範囲を示します。検出物体の検出は反射ミラー設置可能範囲以下でも可能です。
但し、ファイバヘッド部周辺に白色・鏡面体がある場合は、光が反射し入光する場合がありますので、ご注意ください。
その場合は、アンプ本体のしきい値を調整してご使用ください。
詳細情報
基本情報
FR-Z50HWの反射ミラーです。最大サイズ【RF-210】33.3mm 【RF-220】35.3mm 【RF-230】50.3mm
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

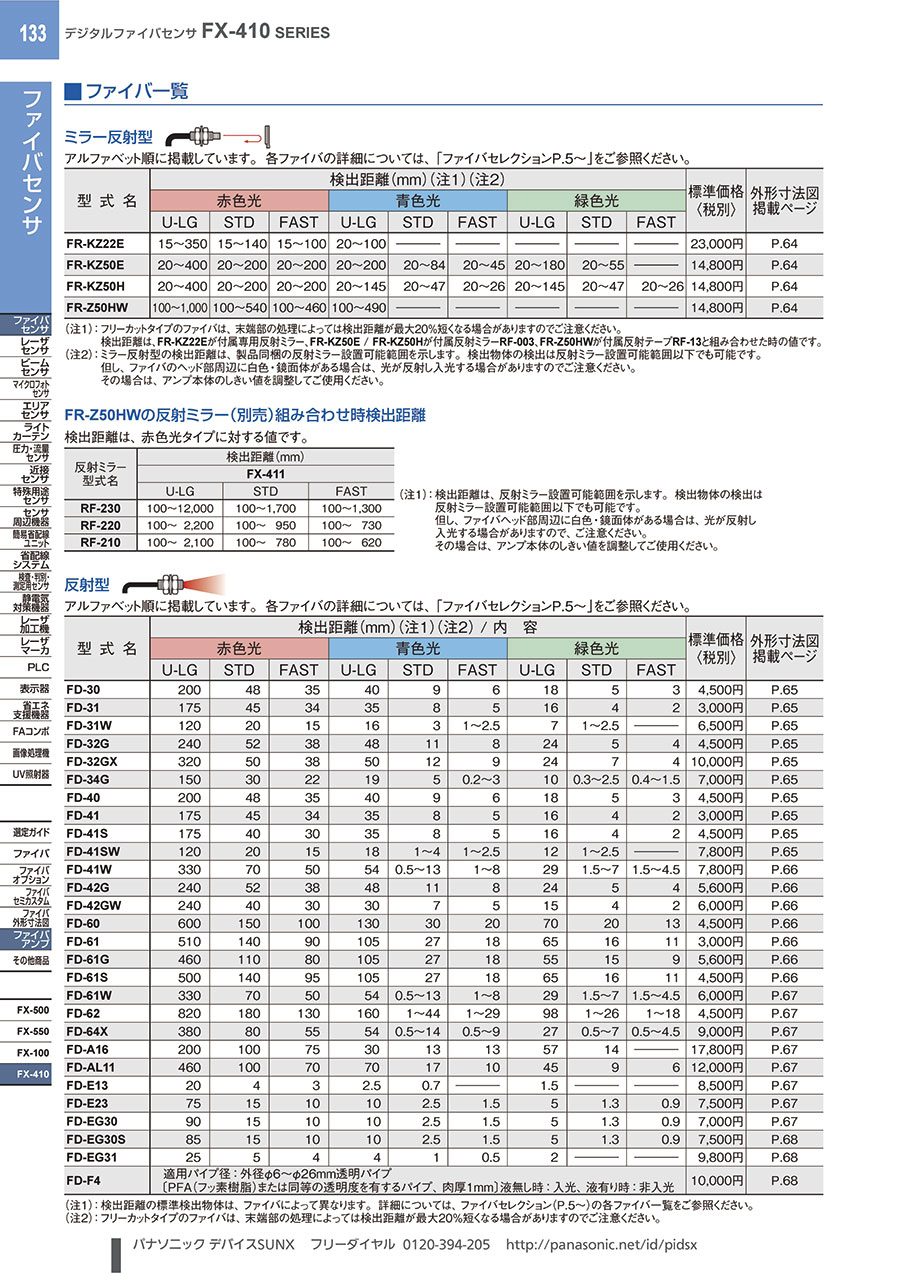

カタログ
FR-Z50HWの反射ミラーのレビュー
近接センサー用
5
5.02019/02/05
近接センサーの反射用ミラーに使用
海外製のミラーを使用していましたが納期や金額の面からこちらの商品を試してみたところ問題...もっと読む
1人が参考にしています。
