未確定：候補が67型番あります。
材質
- スチール
- スチール
- ステンレス
- SUS316L
- ステンレス
長さ(mm)
~mm- 6
- 7
- 9
- 10
- 12
- 14
- 16.5
- 19
- 20
- 22
表面処理
- なし
- 生地
- クロメート
- クロメート
- ニッケルメッキ
- ユニクロメッキ
- ユニクロ
- ダクロタイズド
- 三価クロメート
- 三価クロメート（三価ホワイト）
- 黒色酸化被膜
ねじ部ドライシール
~mm- あり
- なし
販売単位
出荷日
- すべて
- 当日出荷可能
- 1日以内
六角穴付きテーパねじプラグ（沈み）【1～1000個入り】
- 通常単価(税別)
- 310円～61,292円
- 税込単価
- 341円～67,421円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
管用テーパーめねじにねじ込んでシールします。そのとき端面が取付け面とほぼ同一面になるように基準径が設定...
詳細を確認- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が67型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

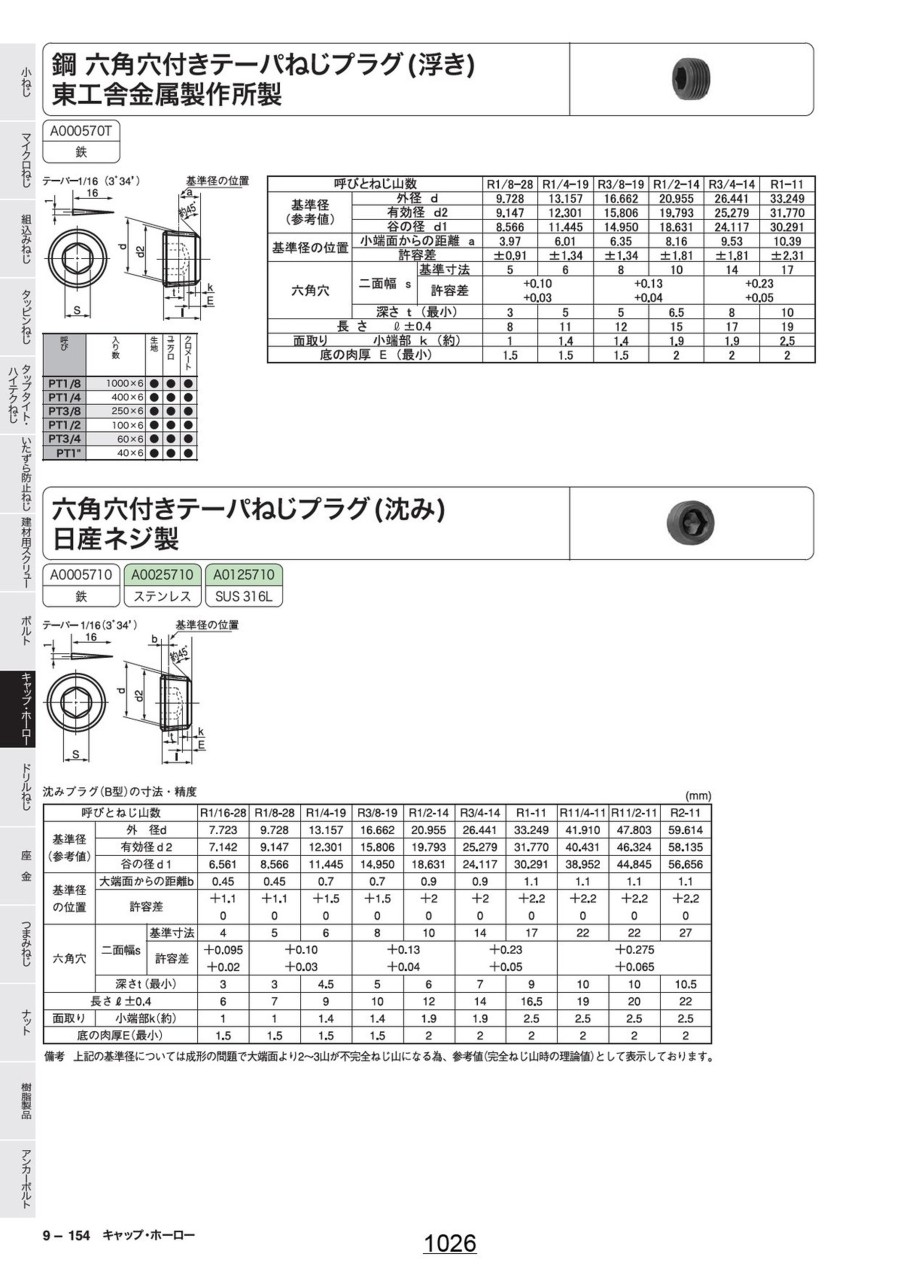

六角穴付きテーパプラグ（沈み）の外形図と寸法について
六角穴付きテーパプラグ（沈み）の寸法図
| 呼びとねじ山数 | R1/16-28 | R1/8-28 | R1/4-19 | R3/8-19 | R1/2-14 | R3/4-14 | R1-11 | R11/4-11 | R11/2-11 | R2-11 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基凖径 (参考値) | 外径d | 7.723 | 9.728 | 13.157 | 16.662 | 20.955 | 26.441 | 33.249 | 41.910 | 47.803 | 59.614 | |
| 有効径 d 2 | 7.142 | 9.147 | 12.301 | 15.806 | 19.793 | 25.279 | 31.770 | 40.431 | 46.324 | 58.135 | ||
| 谷の径 d 1 | 6.561 | 8.566 | 11.445 | 14.950 | 18.631 | 24.117 | 30.291 | 38.952 | 44.845 | 56.656 | ||
| 基凖径 の位置 | 大端面からの距離b | 0.45 | 0.45 | 0.7 | 0.7 | 0.9 | 0.9 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 許容差 | +1.1 0 | +1.1 0 | +1.5 0 | +1.5 0 | +2 0 | +2 0 | +2.2 0 | +2.2 0 | +2.2 0 | +2.2 0 | ||
| 六角穴 | 二面幅s | 基凖寸法 | 4 | 5 | 6 | 8 | 10 | 14 | 17 | 22 | 22 | 27 |
| 許容差 | +0.095 +0.02 | +0.10 +0.03 | +0.13 +0.04 | +0.23 +0.05 | +0.275 +0.065 | |||||||
| 深さｔ (最小) | 3 | 3 | 4.5 | 5 | 6 | 7 | 9 | 10 | 10 | 10.5 | ||
| 長さ l ± 0.4 | 6 | 7 | 9 | 10 | 12 | 14 | 16.5 | 19 | 20 | 22 | ||
| 面取り | 小端部K(約) | 1 | 1 | 1.4 | 1.4 | 1.9 | 1.9 | 2.5 | 2.5 | 2.5 | 2.5 | |
| 底の肉厚E (最小) | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,860円 ( 6,446円 ) | 在庫品1日目当日出荷可能 |
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
20,110円 ( 22,121円 ) | 1日目 |
5,150円 ( 5,665円 ) | 在庫品1日目当日出荷可能 |
1,830円 ( 2,013円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
4,150円 ( 4,565円 ) | 1日目 |
16,256円 ( 17,882円 ) | 1日目 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
7,448円 ( 8,193円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 1日目 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
1,590円 ( 1,749円 ) | 在庫品1日目当日出荷可能 |
470円 ( 517円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
61,292円 ( 67,421円 ) | 1日目 |
10,870円 ( 11,957円 ) | 1日目 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
4,150円 ( 4,565円 ) | 在庫品1日目当日出荷可能 |
3,650円 ( 4,015円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
310円 ( 341円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
7,500円 ( 8,250円 ) | 在庫品1日目当日出荷可能 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
3,870円 ( 4,257円 ) | 在庫品1日目当日出荷可能 |
7,389円 ( 8,128円 ) | 在庫品1日目当日出荷可能 |
4,770円 ( 5,247円 ) | 在庫品1日目当日出荷可能 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
530円 ( 583円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
管用テーパーめねじにねじ込んでシールします。
そのとき端面が取付け面とほぼ同一面になるように基準径が設定されています。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
商品担当おすすめ
六角穴付きテーパねじプラグ（沈み）のレビュー
埋め栓
5
5.02019/08/27
テーパーの埋め栓はいつもこれを使用してます。
品質も問題ないです。
4人が参考にしています。
めくら栓
5
5.02017/11/21
小ロットでも短納期・低価格
寸法も簡単に確認でき、満足です。
品質も当然問題なかったです。
1人が参考にしています。
マシニングの冷却水の出口を止めるため
5
5.02023/10/03
マシニングの冷却水の出口が多くて 効果があまりもないので 2個所を保留して 他は全部閉じたので 水の勢いが強くなりました...もっと読む
0人が参考にしています。
エア配管の埋め込みに
4
4.02023/06/30
装置の部品にエア配管を埋め込むために使用。種類が豊富だったので使いやすかった。
0人が参考にしています。
電磁弁のポート閉鎖に
5
5.02023/06/30
3ポートの電磁弁を2ポートとして使うために使用。特に不具合はなく満足しています。
0人が参考にしています。
