パネルファスナー(ユニバーサルドライブ型)PF11【1~100個入り】

パネルファスナー(ユニバーサルドライブ型)PF11
  • 数量スライド割引

ワンタッチ着脱式やプラスチックを融合させたハイブリッドタイプのねじ用アクセサリー。
【特長】
・フローティングのため加工誤差を吸収。
・指先に加えプラス・マイナス両ドライバー対応のユニバーサルタイプ。
・締付け完了の確認が容易。
・ローレット無しのつまみタイプ(PF12)も用意。

型番

商品を一つに絞り込むとこちらに型番が表示されます

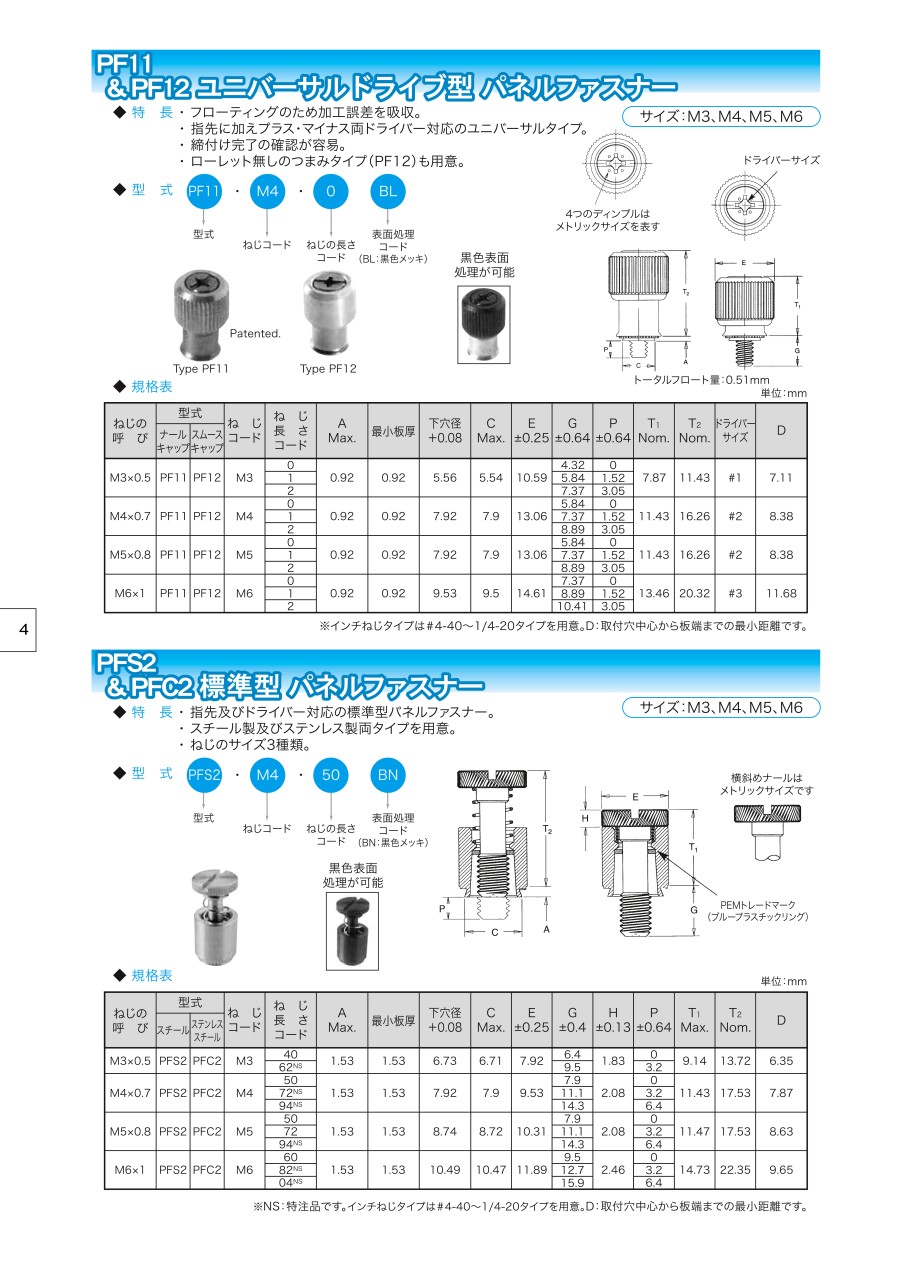

外形図と寸法

パネルファスナー(ユニバーサルドライブ型)PF11の外形図

単位:mm

ねじの
呼び
品番A
Max.
最少
板厚
下穴径
+0.08
C
Max.
E
±0.25
G
±0.64
P
±0.64
T1
Nom.
T2
Nom.
ドライバー
サイズ
*D
ナール
キャップ
M3x0.5PF11-M3-00.920.925.565.5410.594.3207.8711.43#17.11
PF11-M3-15.841.52
PF11-M3-27.373.05
M4x0.7PF11-M4-00.920.927.927.913.065.84011.4316.26#28.38
PF11-M4-17.371.52
PF11-M4-28.893.05
M5x0.8PF11-M5-00.920.927.927.913.065.84011.4316.26#28.38
PF11-M5-17.371.52
PF11-M5-28.893.05
M6x1PF11-M6-00.920.929.539.514.617.37013.4620.32#311.68
PF11-M6-18.891.52
PF11-M6-210.413.05

*D:取付穴中心から板端までの最小距離です。

関連商品

精密ドライバーセット

精密ドライバーセット

「パネルファスナー(ユニバーサルドライブ型)PF11」を固定する際に使用するドライバーです。

No.220 ボールグリップドライバー

No.220 ボールグリップドライバー

「パネルファスナー(ユニバーサルドライブ型)PF11」を固定する際に使用するドライバーです。

精密ドライバーセット

精密ドライバーセット

「パネルファスナー(ユニバーサルドライブ型)PF11」を固定する際に使用するドライバーです。

型番
PF11-M3-0
PF11-M3-0BL
PF11-M3-1
PF11-M3-1BL
PF11-M3-2
PF11-M3-2BL
PF11-M4-0
PF11-M4-0BL
PF11-M4-1
PF11-M4-1BL
PF11-M4-2
PF11-M4-2BL
PF11-M5-0
PF11-M5-0BL
PF11-M5-1
PF11-M5-1BL
PF11-M5-2
PF11-M5-2BL
PF11-M6-0
PF11-M6-0BL
PF11-M6-1
PF11-M6-1BL
PF11-M6-2
PF11-M6-2BL
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS呼び 表面処理 販売単位

569円

1個 在庫品1日目(当日可能) 対応M3x0.5ノブ:生地/リテーナー:ニッケルめっき仕上バラ

45,900円

100個入り

1パック お見積り -M3x0.5ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

37,920円

100個入り

1パック 1日目 対応M3x0.5ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

45,900円

100個入り

1パック お見積り -M3x0.5ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

39,400円

100個入り

1パック お見積り 対応M3x0.5ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

459,000円

100個入り

1パック お見積り -M3x0.5ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

619円

1個あり 在庫品1日目(当日可能) 対応M4x0.7ノブ:生地/リテーナー:ニッケルめっき仕上バラ

49,300円

100個入り

1パック お見積り -M4x0.7ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

42,900円

100個入り

1パック お見積り 対応M4x0.7ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

49,300円

100個入り

1パック お見積り -M4x0.7ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

42,900円

100個入り

1パック お見積り 対応M4x0.7ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

49,300円

100個入り

1パック お見積り -M4x0.7ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

710円

1個あり 1日目 対応M5x0.8ノブ:生地/リテーナー:ニッケルめっき仕上バラ

56,800円

100個入り

1パック お見積り -M5x0.8ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

47,360円

100個入り

1パック 1日目 対応M5x0.8ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

56,800円

100個入り

1パック お見積り -M5x0.8ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

47,360円

100個入り

1パック 1日目 対応M5x0.8ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

56,800円

100個入り

1パック お見積り -M5x0.8ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

56,800円

100個入り

1パック お見積り 対応M6x1ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

65,500円

100個入り

1パック お見積り -M6x1ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

56,800円

100個入り

1パック お見積り 対応M6x1ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

65,500円

100個入り

1パック お見積り -M6x1ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

56,800円

100個入り

1パック お見積り 対応M6x1ノブ:生地/リテーナー:ニッケルめっき仕上箱・パック

65,500円

100個入り

1パック お見積り -M6x1ノブ:黒色アルマイト加工/リテーナー:ニッケルめっき仕上箱・パック

Loading...

  1. 1

基本情報

材質 ノブ:アルミ/リテーナー:スチール
