S45C-A 平行ピン B種・軟質（h7）
- 通常単価(税別)
- 11円～300円
- 税込単価
- 12円～330円
通常出荷日：1日目～5日目
A種に比較し外径寸法精度が低いです。回転軸、ヒンジなどに使用します。
- 2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。
- h7はJISの嵌めあい公差です。
未確定：候補が23型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

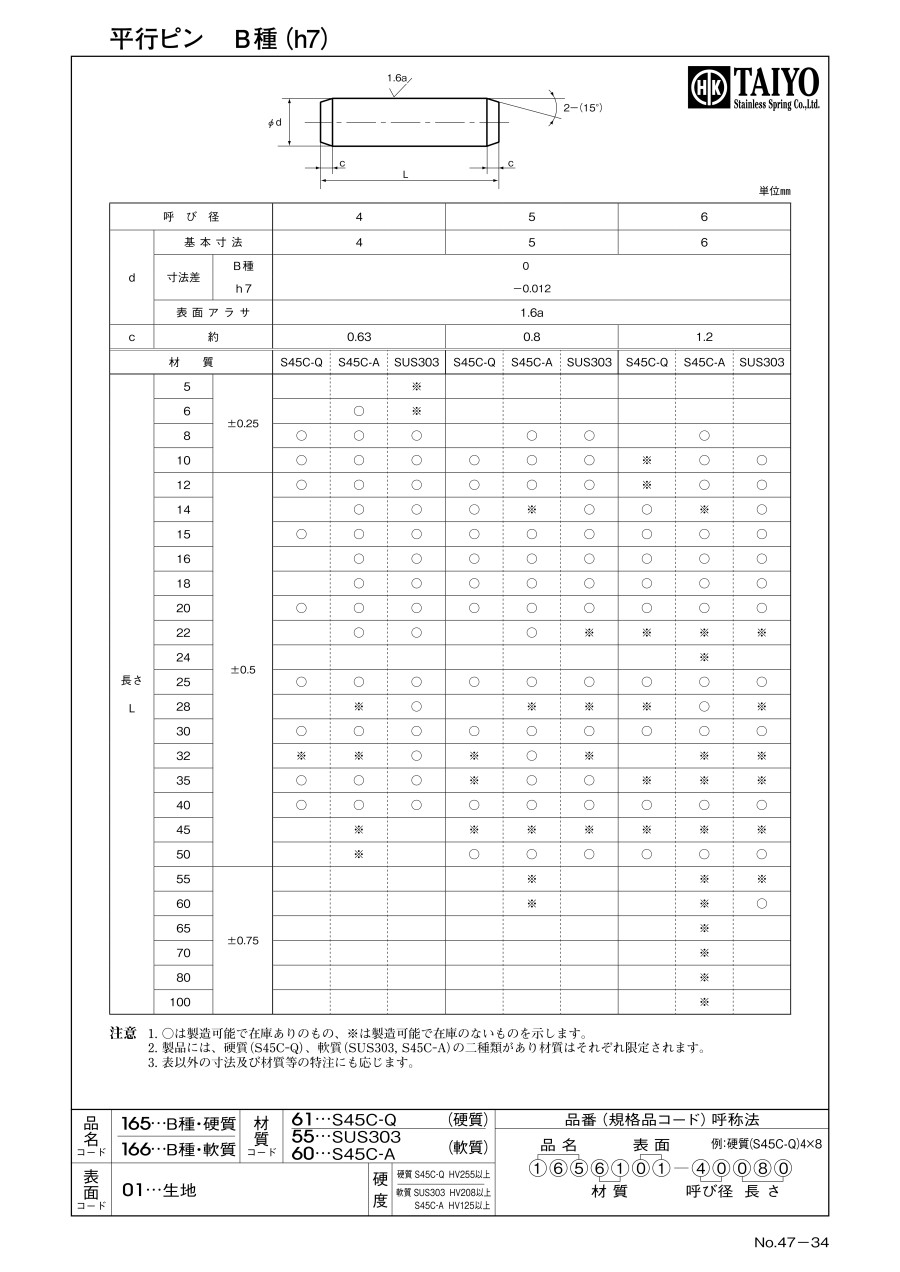

S45C-A 平行ピンB種の外形図と寸法
単位mm
| 呼び径 | 4 | 5 | 6 | ||||||||
| d | 基本寸法 | 4 | 5 | 6 | |||||||
| 寸法差 | B類 h7 | 0 -0.012 | |||||||||
| 表面アラサ | 1.6a | ||||||||||
| c | 約 | 0.63 | 0.8 | 1.2 | |||||||
| 材質 | S45C-Q | S45C-A | SUS303 | S45C-Q | S45C-A | SUS303 | S45C-Q | S45C-A | SUS303 | ||
| 長さ L | 5 | ±0.25 | ※ | ||||||||
| 6 | ○ | ※ | |||||||||
| 8 | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 10 | ○ | ○ | ○ | ○ | ○ | ○ | ※ | ○ | ○ | ||
| 12 | ±0.5 | ○ | ○ | ○ | ○ | ○ | ○ | ※ | ○ | ○ | |
| 14 | ○ | ○ | ○ | ※ | ○ | ○ | ※ | ○ | |||
| 15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 16 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 18 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 22 | ○ | ○ | ○ | ※ | ※ | ※ | ※ | ||||
| 24 | ※ | ||||||||||
| 25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 28 | ※ | ○ | ※ | ※ | ※ | ○ | ※ | ||||
| 30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 32 | ※ | ※ | ○ | ※ | ○ | ※ | ※ | ※ | |||
| 35 | ○ | ○ | ○ | ※ | ○ | ○ | ※ | ※ | ※ | ||
| 40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 45 | ※ | ※ | ※ | ※ | ※ | ※ | ※ | ||||
| 50 | ※ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 55 | ±0.75 | ※ | ※ | ※ | |||||||
| 60 | ※ | ※ | ○ | ||||||||
| 65 | ※ | ||||||||||
| 70 | ※ | ||||||||||
| 80 | ※ | ||||||||||
| 100 | ※ | ||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
270円 ( 297円 ) | 1日目 |
15円 ( 17円 ) | 5日目 |
300円 ( 330円 ) | 1日目 |
16円 ( 18円 ) | 5日目 |
15円 ( 17円 ) | 5日目 |
11円 ( 12円 ) | 5日目 |
13円 ( 14円 ) | 5日目 |
15円 ( 17円 ) | 5日目 |
13円 ( 14円 ) | 5日目 |
300円 ( 330円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
12円 ( 13円 ) | 5日目 |
13円 ( 14円 ) | 5日目 |
13円 ( 14円 ) | 5日目 |
13円 ( 14円 ) | 5日目 |
269円 ( 296円 ) | 1日目 |
19円 ( 21円 ) | 5日目 |
300円 ( 330円 ) | 1日目 |
14円 ( 15円 ) | 5日目 |
300円 ( 330円 ) | 1日目 |
271円 ( 298円 ) | 1日目 |
275円 ( 303円 ) | 1日目 |
24円 ( 26円 ) | 5日目 |
詳細情報
基本情報
A種に比較し外径寸法精度が低いです。回転軸、ヒンジなどに使用します。
ご注意
- 2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。
- h7はJISの嵌めあい公差です。
カタログ
商品担当おすすめ
S45C-A 平行ピン B種・軟質（h7）のレビュー
位置決め
4
4.02021/06/26
呼び径の種類は少なめですが、安価なところが良いと思います。また購入したいと思います。
