スナップピン（スチール／ステンレス）
- 通常単価(税別)
- 232円～300円
- 税込単価
- 255円～330円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
ワンタッチで挿入でき、取り外しが可能です。【材質】スチール/ステンレス
未確定：候補が19型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

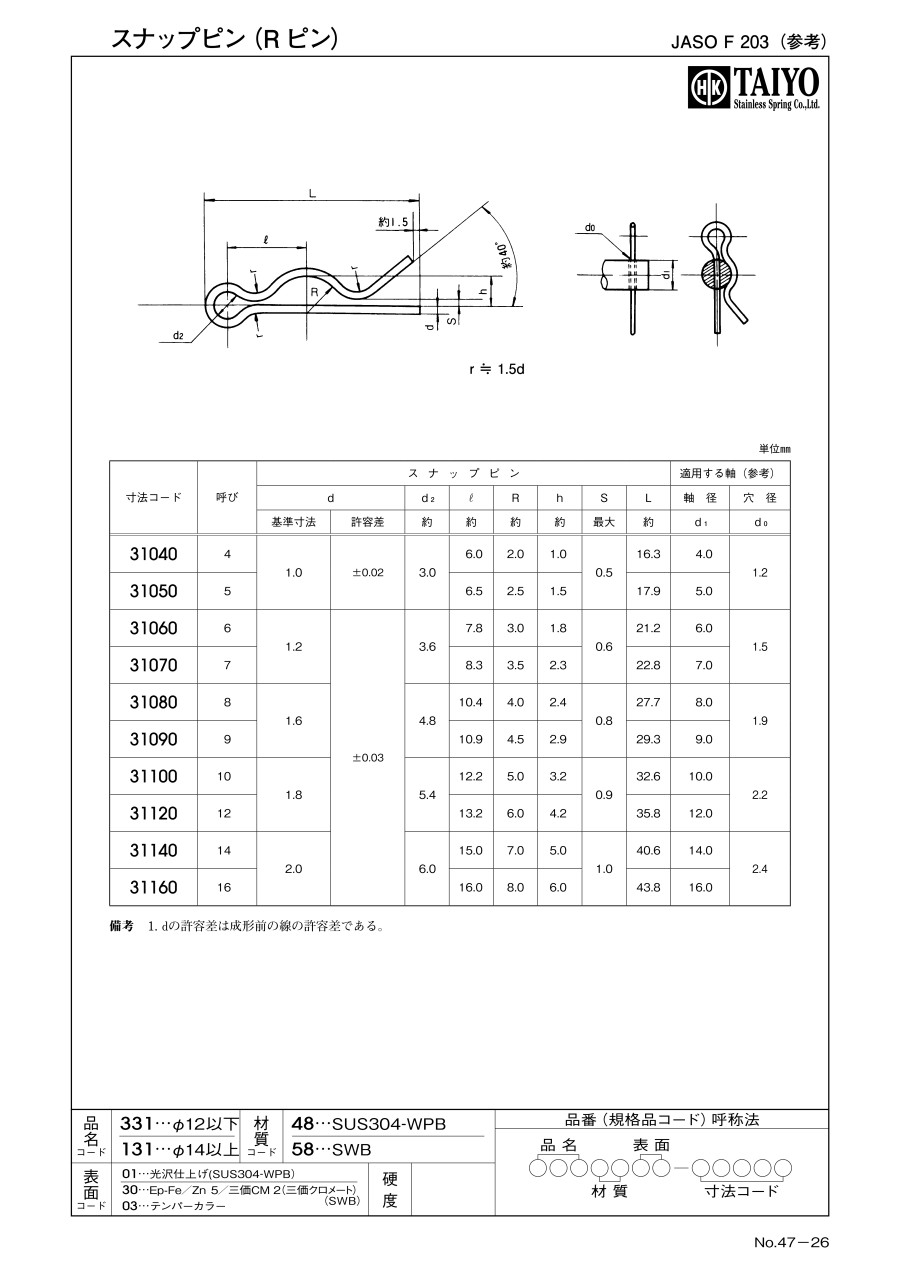

外形図
規格表
単位：mm
| 寸法コード | 呼び | スナップピン | 適用する軸（参考） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d2 | r | R | h | S | L | 軸径 | 穴径 | |||
| 基準寸法 | 許容差 | 約 | 約 | 約 | 約 | 最大 | 約 | d1 | d0 | ||
| 31040 | 4 | 1.0 | ±0.02 | 3.0 | 6.0 | 2.0 | 1.0 | 0.5 | 16.3 | 4.0 | 1.2 |
| 31050 | 5 | 6.5 | 2.5 | 1.5 | 17.9 | 5.0 | |||||
| 31060 | 6 | 1.2 | ±0.03 | 3.6 | 7.8 | 3.0 | 1.8 | 0.6 | 21.2 | 6.0 | 1.5 |
| 31070 | 7 | 8.3 | 3.5 | 2.3 | 22.8 | 7.0 | |||||
| 31080 | 8 | 1.6 | 4.8 | 10.4 | 4.0 | 2.4 | 0.8 | 27.7 | 8.0 | 1.9 | |
| 31090 | 9 | 10.9 | 4.5 | 2.9 | 29.3 | 9.0 | |||||
| 31100 | 10 | 1.8 | 5.4 | 12.2 | 5.0 | 3.2 | 0.9 | 32.6 | 10.0 | 2.2 | |
| 31120 | 12 | 13.2 | 6.0 | 4.2 | 35.8 | 12.0 | |||||
| 31140 | 14 | 2.0 | 6.0 | 15.0 | 7.0 | 5.0 | 1.0 | 40.6 | 14.0 | 2.4 | |
| 31160 | 16 | 16.0 | 8.0 | 6.0 | 43.8 | 16.0 | |||||
1. dの許容差は成形前の線の許容差である。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 1日目 |
272円 ( 299円 ) | 1日目 |
232円 ( 255円 ) | 在庫品1日目当日出荷可能 |
236円 ( 260円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
251円 ( 276円 ) | 1日目 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 1日目 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
255円 ( 281円 ) | 1日目 |
245円 ( 270円 ) | 在庫品1日目当日出荷可能 |
カタログ
商品担当おすすめ
スナップピン（スチール／ステンレス）のレビュー
ピンの止め部品
5
5.02023/02/08
機械についているピンの留め具として購入しました。価格が安く、寸法精度も良かったので取り付けやすいです。
0人が参考にしています。
脱落防止の割りピン替わりに
5
5.02022/06/02
脱着する場所なので、割りピンのかわりに取り付けました。いちいち交換しなくて済むので便利です。
0人が参考にしています。
スナップピン
4
4.02021/07/22
在庫品なので、すぐに届きました。
各種サイズが豊富で、重宝しております。
0人が参考にしています。
車輪の抜け止めに使用
4
4.02021/01/28
あまり力のかからない所に使用しました。何度か抜き差ししていると、
抜けやすくなります。
0人が参考にしています。
抜け止め
5
5.02020/09/29
ピンの抜け止めに使用しました。メンテナンスでたまにピンを抜くので割ピンから変更しました。作業性の向上やコストダウンに繋が...もっと読む
0人が参考にしています。
