メカニカル部品技術窓口
サンアジャストナット
- 通常単価(税別)
- 163円～1,291円
- 税込単価
- 179円～1,420円
市販のボルトを流して機械に設置し手軽にアジャストボルトが装着できる脚部付きのナット。【特長】・市販のボ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取り扱い終了品】一部商品において、在庫がなくなり次第、取り扱い終了となります。メーカー製造終了品ではなくミスミ取り扱い終了となります。
代替品はございません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

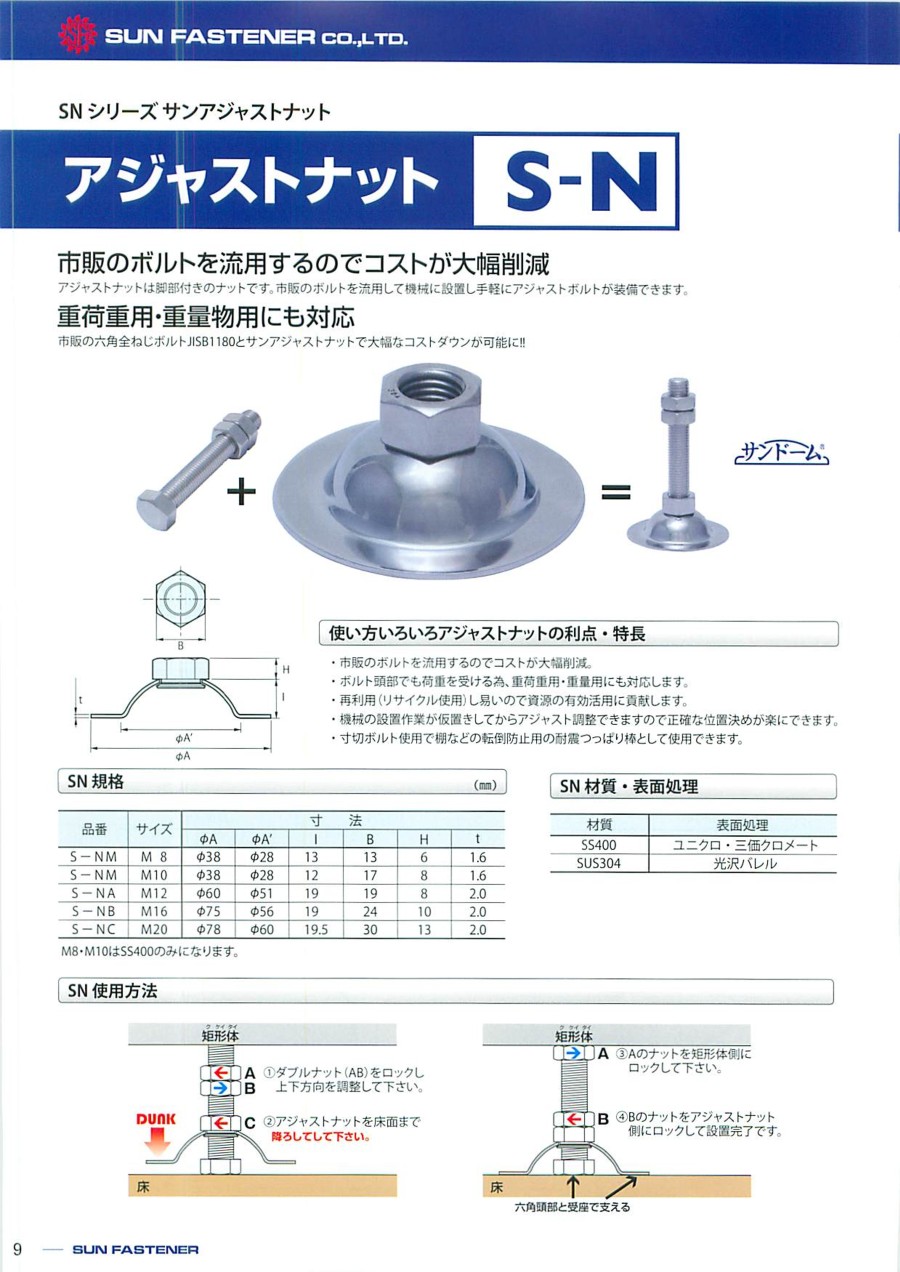

サンアジャストナットの外形図と寸法
■寸法表(単位：mm)
| 品番 | 寸法 | |||||
|---|---|---|---|---|---|---|
| φA | φA' | I | B | H | ||
| S-NA | M12 | φ60 | φ51 | 19 | 19 | 8 |
| S-NB | M16 | φ75 | φ56 | 19 | 24 | 10 |
| S-NC | M20 | φ78 | φ60 | 19.5 | 30 | 13 |
SNシリーズ使用方法
1.ダブルナット（AB）をロックし、上下方向を調整してください。
2.アジャストナットを床面まで降ろしてください。
3.Aナットを矩形体側にロックしてください。
4.Bのナットをアジャストナット側にロックして設置完了です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 1日目 |
1,291円 ( 1,420円 ) | 1日目 |
209円 ( 230円 ) | 1日目 |
詳細情報
基本情報
市販のボルトを流して機械に設置し手軽にアジャストボルトが装着できる脚部付きのナット。
【特長】
・市販のボルトを流用するのでコストが大幅削減。
・ボルト頭部でも製品荷重を受けるため、荷重重用・重量用にも対応。
・再利用（リサイクル使用）しやすいので資源の有効活用に貢献。
・機械の設置作業が仮置きしてからアジャスト調整できるので正確な位置決めが楽。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取り扱い終了品】一部商品において、在庫がなくなり次第、取り扱い終了となります。メーカー製造終了品ではなくミスミ取り扱い終了となります。
代替品はございません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
