小形電磁フィーダCF形
- 通常単価(税別)
- 25,811円～853,611円
- 税込単価
- 28,392円～938,972円
使いやすいコンパクトタイプの電磁フィーダです。【特長】・粉粒体プロセスの材料供給・排出に豊富な実績を持...
詳細を確認- 本ページの商品は、「トラフ」「駆動部」「コントローラ」それぞれ個別での販売となります。セット品ではありませんので、ご注意ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

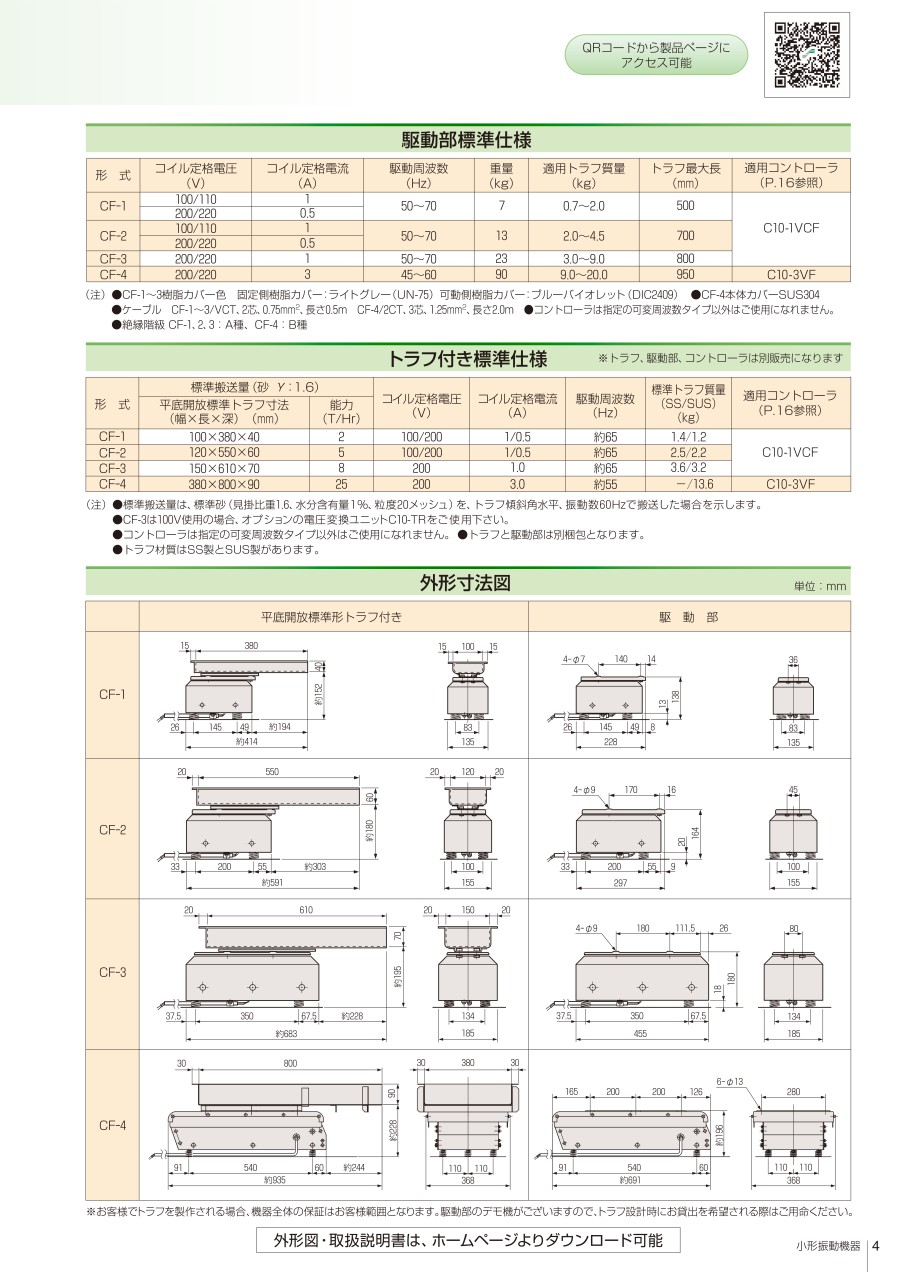

外形図
※お客様でトラフを製作される場合、機器全体の保証お客様範囲となります。駆動部のデモ機がございますので、トラフ設計時にお貸出を希望される際はご用命ください。
製品仕様
駆動部標準仕様
| 形式 | コイル定格電圧 （V） | コイル定格電流 （A） | 駆動周波数 （Hz） | 重量 （kg） | 適用トラフ質量 （kg） | トラフ最大長 （mm） | 適用コントローラ （カタログ参照） |
|---|---|---|---|---|---|---|---|
| CF-1 | 100/110 | 1 | 50～70 | 7 | 0.7～2.0 | 500 | C10-1VCF |
| 200/220 | 0.5 | ||||||
| CF-2 | 100/110 | 1 | 13 | 2.0～4.5 | 700 | ||
| 200/220 | 0.5 | ||||||
| CF-3 | 200/220 | 1 | 23 | 3.0～9.0 | 800 | ||
| CF-4 | 200/220 | 3 | 45～60 | 90 | 9.0～20.0 | 950 | C10-3VF |
（注）●CF-1~3樹脂カバー色 固定側樹脂カバー：ライトグレー(UN-75) 可動側樹脂カバー：ブルーバイオレット(DIC2409) ●CF-4本体カバーSUS304
●ケーブル CF-1~3/VCT、2芯、0.75mm2、長さ0.5m CF-4/2CT、3芯、1.25mm2、長さ2.0m ●コントローラは指定の可変周波数タイプ以外はご使用になれません。
●絶縁階級 CF-4：B種
トラフ付き標準仕様
※トラフ、駆動部、コントローラは別販売になります
| 形式 | 標準搬送量（砂 γ：1.6） | コイル定格電圧 （V） | コイル定格電流 （A） | 駆動周波数 （Hz） | 標準トラフ質量 （SS/SUS） （kg） | 適用コントローラ （カタログ参照） | |
|---|---|---|---|---|---|---|---|
| 平底開放標準トラフ寸法 （幅×長×深）（mm） | 能力 （T/Hr） | ||||||
| CF-1 | 100×380×40 | 2 | 100/200 | 1/0.5 | 約65 | 1.4/1.2 | C10-1VCF |
| CF-2 | 120×550×60 | 5 | 100/200 | 1/0.5 | 約65 | 2.5/2.2 | |
| CF-3 | 150×610×70 | 8 | 200 | 1 | 約65 | 3.6/3.2 | |
| CF-4 | 380×800×90 | 25 | 200 | 3 | 約55 | -/13.6 | C10-3VF |
（注）●標準搬送量は、標準砂(見掛比重1.6、水分含有量1%、粒度20メッシュ)を、トラフ傾斜角水平、振動数60Hzで搬送した場合を示します。
●CF-3は100V使用の場合、オプションの電圧変換ユニットC10-TRをご使用下さい。
●コントローラは指定の可変周波数タイプ以外はご使用になれません。
●トラフと駆動部は別梱包となります。
●トラフ材質はSS製とSUS製があります。
規格表
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
59,009円 ( 64,910円 ) | 3日目 |
105,478円 ( 116,026円 ) | 3日目 |
108,495円 ( 119,345円 ) | 3日目 |
25,811円 ( 28,392円 ) | 19日目 |
46,968円 ( 51,665円 ) | 3日目 |
99,420円 ( 109,362円 ) | 3日目 |
99,420円 ( 109,362円 ) | 3日目 |
190,894円 ( 209,983円 ) | 3日目 |
185,899円 ( 204,489円 ) | 3日目 |
53,530円 ( 58,883円 ) | 3日目 |
168,240円 ( 185,064円 ) | 3日目 |
168,420円 ( 185,262円 ) | 3日目 |
224,692円 ( 247,161円 ) | 3日目 |
79,438円 ( 87,382円 ) | 3日目 |
224,830円 ( 247,313円 ) | 3日目 |
853,611円 ( 938,972円 ) | 4日目 |
詳細情報
基本情報

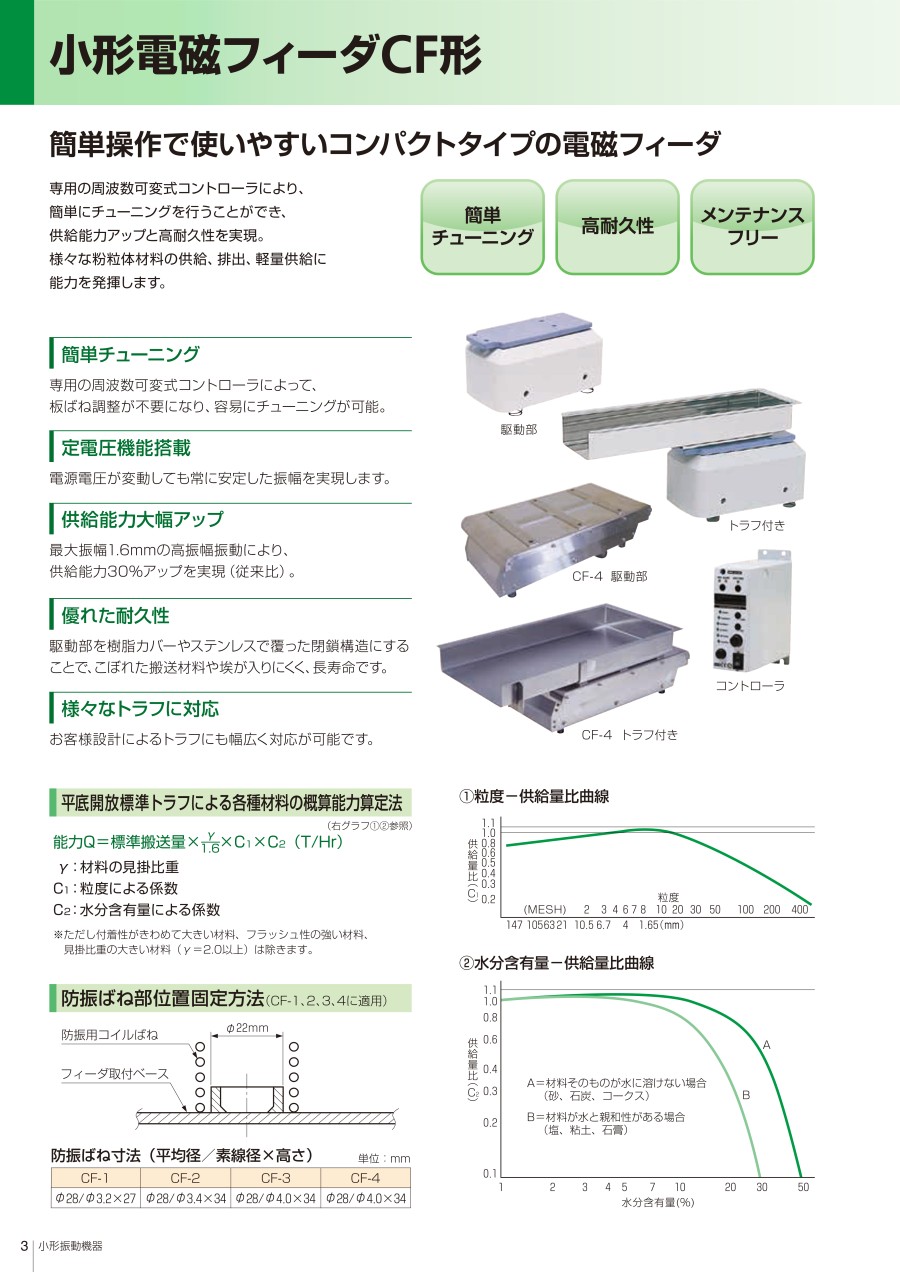

使いやすいコンパクトタイプの電磁フィーダです。
【特長】
・粉粒体プロセスの材料供給・排出に豊富な実績を持ちます
・供給能力も大幅にアップし、耐久性も抜群
・微粉材料をはじめ、あらゆる粉粒体材料の供給、排出、軽量供給に威力を発揮します
・専用の周波数可変式コントローラにより、電源周波数に関係なく出力周波数を可変
・板ばね調整不要で誰でも簡単に最適同調点にチューニング
・電源電圧の変動にも常に安定した振幅を実現する定電圧機能
・最大振幅1.6mmの高振幅振動で供給能力30％アップ（従来比）
・耐久性に優れた樹脂カバー（CF-1（B）～3（B））やSUS（CF-4）で覆った閉鎖構造のため、搬送材料や埃が入りにくく、長寿命
・オプションの定振幅コントローラの追加で、負荷条件が変化しても振幅は安定（CF-4を除く）
◆パーツフィーダの選定でお悩みの方はこちらから
ご注意
- 本ページの商品は、「トラフ」「駆動部」「コントローラ」それぞれ個別での販売となります。セット品ではありませんので、ご注意ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
