ラインフィルタ T型上抜き UM型 予備品
- 通常単価(税別)
- 1,772円～25,056円
- 税込単価
- 1,949円～27,562円
【特長】・最もスタンダードなT型接続の中圧インラインフィルタです。・差圧検知可能なインジケータ（目視式...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

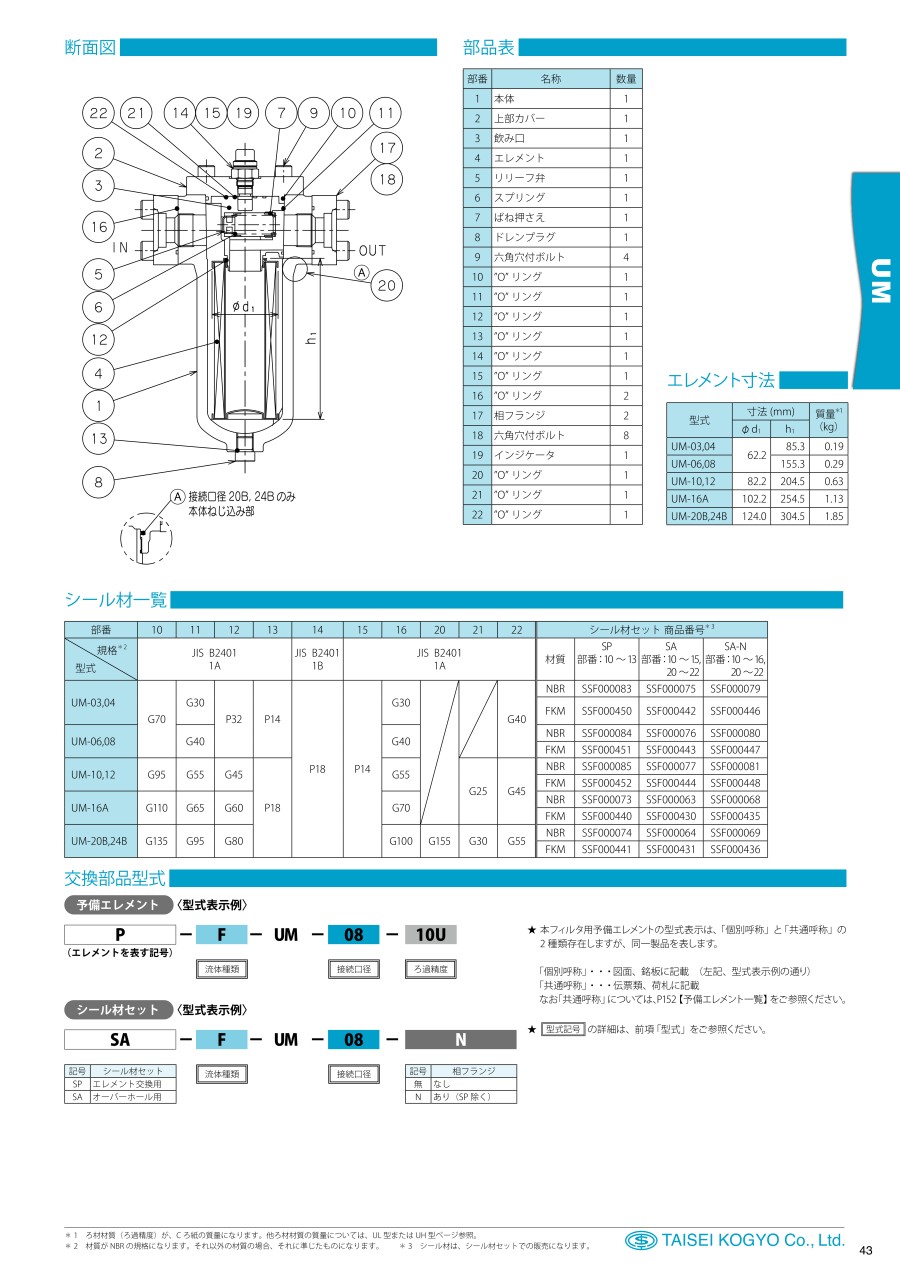

外形図
製品仕様
部品表
| 部番 | 名称 | 数量 | 部番 | 名称 | 数量 | 部番 | 名称 | 数量 |
|---|---|---|---|---|---|---|---|---|
| 1 | 本体 | 1 | 9 | 六角穴付ボルト | 4 | 17 | 相フランジ | 2 |
| 2 | 上部カバー | 1 | 10 | “O” リング | 1 | 18 | 六角穴付ボルト | 8 |
| 3 | 飲み口 | 1 | 11 | “O” リング | 1 | 19 | インジケータ | 1 |
| 4 | エレメント | 1 | 12 | “O” リング | 1 | 20 | “O” リング | 1 |
| 5 | リリーフ弁 | 1 | 13 | “O” リング | 1 | 21 | “O” リング | 1 |
| 6 | ばね | 1 | 14 | “O” リング | 1 | 22 | “O” リング | 1 |
| 7 | ばね押さえ | 1 | 15 | “O” リング | 1 | - | - | - |
| 8 | ドレンプラグ | 1 | 16 | “O” リング | 2 | - | - | - |
製品仕様
| 最高使用圧 Mpa | 7.0 | |||||||
|---|---|---|---|---|---|---|---|---|
| 繰り返し耐久試験 | 0～7.0MPa×107回 | |||||||
| 使用温度 | 標準仕様 ℃ | -10～90 | ||||||
| 高温仕様*1 ℃ | -10～150 | |||||||
| インジケータ作動圧力 Mpa | 0.3 | |||||||
| クラッキング圧 Mpa | 0.35 | |||||||
| エレメント耐差圧 Mpa | 0.7 | |||||||
| エレメント流れ方向/抜き方向 | 外→内/上抜き | |||||||
| 接続口径記号 | 03 | 04 | 06 | 08 | 10 | 12 | 16A | |
| 標準流量 ☆ L/min | 30 | 50 | 90 | 105 | 240 | 290 | 440 | |
| 主要材質 | 本体 | FCD | ||||||
| 上部カバー | FCD | |||||||
| 飲み口 | ADC | |||||||
| 塗装 | アクアブルー | |||||||
| 質量*2 kg | 8.9 | 11.1 | 22.7 | 21.5 | ||||
☆比重：0.86、動粘度：32mm2/s、ろ過精度：10Uにおいて、圧力損失値が0.05MPaとなる時の流量を目安に設定（それぞれの製品特徴によって調整しておりますので、この値と異なる場合もあります）。
規格表
シール材一覧
選定サポート情報
予備エレメント注文例
シール材セット注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,054円 ( 11,059円 ) | 7日目 |
5,124円 ( 5,636円 ) | 7日目 |
3,975円 ( 4,373円 ) | 7日目 |
3,975円 ( 4,373円 ) | 7日目 |
10,054円 ( 11,059円 ) | 7日目 |
5,124円 ( 5,636円 ) | 7日目 |
3,975円 ( 4,373円 ) | 7日目 |
3,975円 ( 4,373円 ) | 7日目 |
14,175円 ( 15,593円 ) | 7日目 |
6,114円 ( 6,725円 ) | 7日目 |
4,523円 ( 4,975円 ) | 7日目 |
4,303円 ( 4,733円 ) | 7日目 |
14,175円 ( 15,593円 ) | 7日目 |
6,114円 ( 6,725円 ) | 7日目 |
4,303円 ( 4,733円 ) | 7日目 |
4,303円 ( 4,733円 ) | 7日目 |
19,131円 ( 21,044円 ) | 7日目 |
9,886円 ( 10,875円 ) | 7日目 |
6,114円 ( 6,725円 ) | 7日目 |
6,114円 ( 6,725円 ) | 7日目 |
19,131円 ( 21,044円 ) | 7日目 |
9,886円 ( 10,875円 ) | 7日目 |
6,114円 ( 6,725円 ) | 7日目 |
6,114円 ( 6,725円 ) | 7日目 |
25,056円 ( 27,562円 ) | 7日目 |
14,658円 ( 16,124円 ) | 7日目 |
9,351円 ( 10,286円 ) | 7日目 |
9,351円 ( 10,286円 ) | 7日目 |
1,863円 ( 2,049円 ) | 8日目 |
1,863円 ( 2,049円 ) | 8日目 |
1,916円 ( 2,108円 ) | 8日目 |
1,916円 ( 2,108円 ) | 8日目 |
2,054円 ( 2,259円 ) | 8日目 |
2,054円 ( 2,259円 ) | 8日目 |
2,195円 ( 2,415円 ) | 8日目 |
1,911円 ( 2,102円 ) | 8日目 |
1,772円 ( 1,949円 ) | 8日目 |
1,791円 ( 1,970円 ) | 8日目 |
1,791円 ( 1,970円 ) | 8日目 |
1,863円 ( 2,049円 ) | 8日目 |
1,863円 ( 2,049円 ) | 8日目 |
2,002円 ( 2,202円 ) | 8日目 |
詳細情報
基本情報
【特長】
・最もスタンダードなT型接続の中圧インラインフィルタです。
・差圧検知可能なインジケータ（目視式・電気接点式）を始め、豊富なオプションから目的に合わせたカスタマイズができます。
・油の流れ方向は上部カバーを180°廻すことで容易に右→左若しくは左→右に変更可能です。
・エレメント交換時、作業が容易な上抜きタイプです。
・"U"シリーズ（UL,UM,UH型）のエレメントは共通です。
・リターンラインフィルタとしても使用可能です。
・一般作動油以外の場合はパッキン、"O"リング、その他が変わりますからご指示ください。
