ラインフィルタ T型上抜き UL型 予備品
- 通常単価(税別)
- 1,661円～25,419円
- 税込単価
- 1,827円～27,961円
【特長】・最もスタンダードなT型接続の低圧インラインフィルタです。・差圧検知可能なインジケータ（目視式...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
部品表
| 部番 | 名称 | 個数 | 材質 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | 1 | ADC12 | 口径16A～24B：FCD500 |
| 2 | 上部カバー | 1 | ADC12 | 口径16A～24B：FCD500 |
| 3 | 飲み口 | 1 | ADC12 | - |
| 4 | エレメント | 1 | - | - |
| 5 | リリーフ弁 | 1 | SECC | オプション |
| 6 | ばね | 1 | SWPA | |
| 7 | ばね押さえ | 1 | SS400 | |
| 8 | ドレンプラグ | 1 | SCM435 | 口径03A～12A：G3/8 口径16A～24B：G1/2 |
| 9 | 六角穴付ボルト | 4 | SCM435 | - |
| 10 | “O” リング | 1 | NBR | JISB 2401.1A |
| 11 | “O” リング | 1 | NBR | JISB 2401.1A |
| 12 | “O” リング | 1 | NBR | JISB 2401.1A |
| 13 | “O” リング | 1 | NBR | JISB 2401.1A |
| 14 | “O” リング | 1 | NBR | JISB 2401.1B |
| 15 | “O” リング | 1 | NBR | JISB 2401.1A |
| 16 | “O” リング | 2 | NBR | JISB 2401.1A（オプション） |
| 17 | 相フランジ | 2 | SS400 | オプション |
| 18 | 六角穴付ボルト | 8 | SCM | |
| 19 | インジケータ | 1 | - | |
| 20 | “O” リング | 1 | NBR | 口径20B、24BのみJISB 2401.1A |
| 21 | “O” リング | 1 | NBR | JISB 2401.1A |
| 22 | “O” リング | 1 | NBR | JISB 2401.1A |
規格表
※2 E寸法はH3寸法を加算してください。
※3 相フランジを除いた重量になります。
Oリング・パッキン表
選定サポート情報

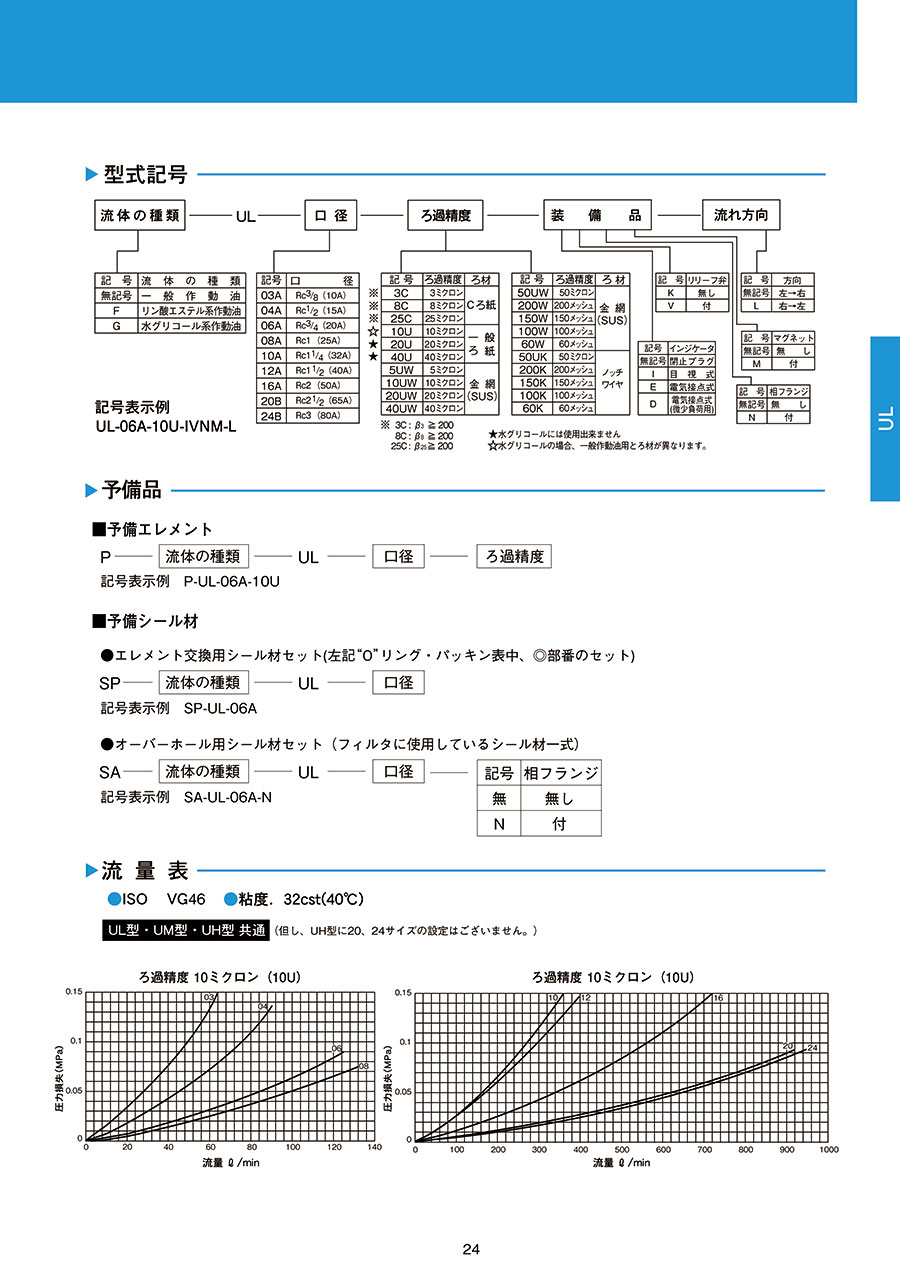

予備エレメント注文例
予備シール材注文例
エレメント交換用シール材セット
予備シール材注文例
オーバーボール用シール材セット
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,054円 ( 11,059円 ) | 7日目 |
4,991円 ( 5,490円 ) | 7日目 |
3,458円 ( 3,804円 ) | 在庫品1日目当日出荷可能 |
3,352円 ( 3,687円 ) | 7日目 |
3,869円 ( 4,256円 ) | 18日目 |
10,054円 ( 11,059円 ) | 7日目 |
4,991円 ( 5,490円 ) | 7日目 |
4,374円 ( 4,811円 ) | 在庫品1日目当日出荷可能 |
3,869円 ( 4,256円 ) | 7日目 |
3,676円 ( 4,044円 ) | 17日目 |
12,943円 ( 14,237円 ) | 7日目 |
5,706円 ( 6,277円 ) | 7日目 |
4,791円 ( 5,270円 ) | 1日目 |
4,303円 ( 4,733円 ) | 在庫品1日目当日出荷可能 |
4,303円 ( 4,733円 ) | 17日目 |
12,943円 ( 14,237円 ) | 7日目 |
5,706円 ( 6,277円 ) | 7日目 |
4,303円 ( 4,733円 ) | 7日目 |
4,303円 ( 4,733円 ) | 7日目 |
5,373円 ( 5,910円 ) | 17日目 |
3,888円 ( 4,277円 ) | 在庫品1日目当日出荷可能 |
19,409円 ( 21,350円 ) | 7日目 |
9,845円 ( 10,830円 ) | 7日目 |
5,675円 ( 6,243円 ) | 1日目 |
5,706円 ( 6,277円 ) | 7日目 |
5,779円 ( 6,357円 ) | 9日目 |
19,409円 ( 21,350円 ) | 7日目 |
9,845円 ( 10,830円 ) | 7日目 |
5,706円 ( 6,277円 ) | 7日目 |
5,706円 ( 6,277円 ) | 7日目 |
5,779円 ( 6,357円 ) | 9日目 |
25,419円 ( 27,961円 ) | 7日目 |
13,385円 ( 14,724円 ) | 7日目 |
10,526円 ( 11,579円 ) | 4日目 |
10,801円 ( 11,881円 ) | 1日目 |
1,666円 ( 1,833円 ) | 8日目 |
1,666円 ( 1,833円 ) | 8日目 |
1,666円 ( 1,833円 ) | 8日目 |
1,666円 ( 1,833円 ) | 8日目 |
1,876円 ( 2,064円 ) | 8日目 |
1,876円 ( 2,064円 ) | 8日目 |
2,003円 ( 2,203円 ) | 8日目 |
1,661円 ( 1,827円 ) | 8日目 |
1,661円 ( 1,827円 ) | 8日目 |
1,937円 ( 2,131円 ) | 8日目 |
1,687円 ( 1,856円 ) | 8日目 |
1,701円 ( 1,871円 ) | 8日目 |
1,701円 ( 1,871円 ) | 8日目 |
1,829円 ( 2,012円 ) | 8日目 |
詳細情報
基本情報
【特長】
・最もスタンダードなT型接続の低圧インラインフィルタです。
・差圧検知可能なインジケータ（目視式・電気接点式）を始め、豊富なオプションから目的に合わせたカスタマイズができます。
・油の流れ方向は上部カバーを180°廻すことで容易に右→左若しくは左→右に変更可能です。
・エレメント交換時、作業が容易な上抜きタイプです。
・"U"シリーズ（UL,UM,UH型）のエレメントは共通です。
・リターンラインフィルタとしても使用可能です。
・一般作動油以外の場合はパッキン、"O"リング、その他が変わりますからご指示ください。
